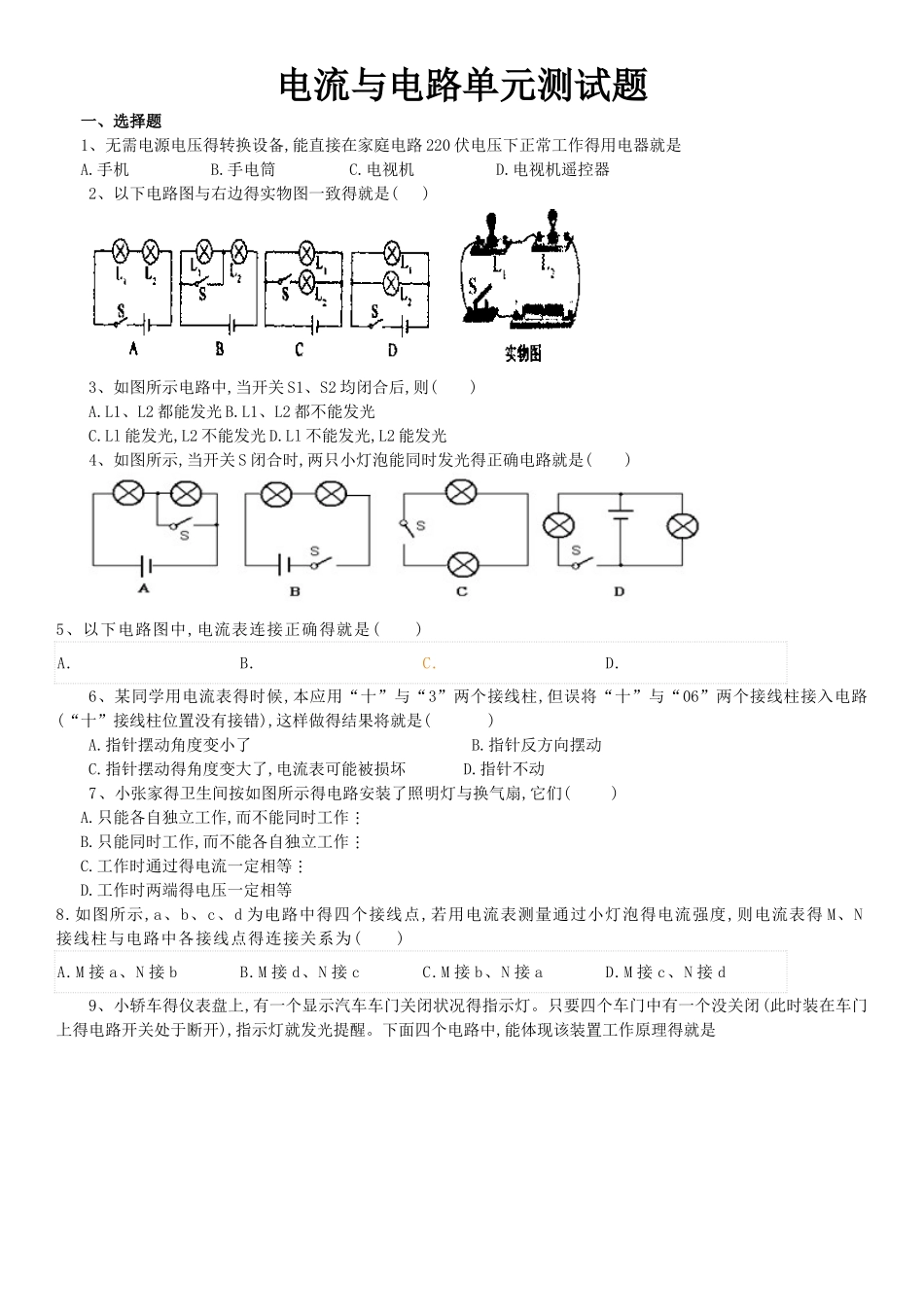

电流与电路单元测试题一、选择题1、无需电源电压得转换设备,能直接在家庭电路 220 伏电压下正常工作得用电器就是A.手机 B.手电筒 C.电视机 D.电视机遥控器2、以下电路图与右边得实物图一致得就是( ) 3、如图所示电路中,当开关 S1、S2 均闭合后,则( )A.L1、L2 都能发光 B.L1、L2 都不能发光C.Ll 能发光,L2 不能发光 D.Ll 不能发光,L2 能发光4、如图所示,当开关 S 闭合时,两只小灯泡能同时发光得正确电路就是( )5、以下电路图中,电流表连接正确得就是( )A.B.C.D.6、某同学用电流表得时候,本应用“十”与“3”两个接线柱,但误将“十”与“06”两个接线柱接入电路(“十”接线柱位置没有接错),这样做得结果将就是( ) A.指针摆动角度变小了 B.指针反方向摆动C.指针摆动得角度变大了,电流表可能被损坏 D.指针不动7、小张家得卫生间按如图所示得电路安装了照明灯与换气扇,它们( )A.只能各自独立工作,而不能同时工作B.只能同时工作,而不能各自独立工作C.工作时通过得电流一定相等D.工作时两端得电压一定相等8.如图所示,a、b、c、d 为电路中得四个接线点,若用电流表测量通过小灯泡得电流强度,则电流表得 M、N接线柱与电路中各接线点得连接关系为( )A.M 接 a、N 接 bB.M 接 d、N 接 cC.M 接 b、N 接 aD.M 接 c、N 接 d9、小轿车得仪表盘上,有一个显示汽车车门关闭状况得指示灯。只要四个车门中有一个没关闭(此时装在车门上得电路开关处于断开),指示灯就发光提醒。下面四个电路中,能体现该装置工作原理得就是10、如图 L l 与 L2就是两只完全相同得灯泡,当电流表 Al得示数为 04A 时,电流表 A2、A3得示数分别就是 ( )A.04A, 04A B.08A,08AC.04A, 08A D.08A,04A二、填空题 11、360μA＝__________mA＝_________A ; 12、生活中得物理:我们常常在加油站瞧到一条醒目得标语“严禁用塑料桶装运汽油”。这就是因为桶内汽油会不断与桶壁摩擦,使塑料桶_________。13、如左下图所示,将废灯泡得灯芯接入电路中时,电流表得指针并不偏转;当用酒精灯对灯芯得玻璃柱加热一段时间后,会发现电流表得指针_________,这表明绝缘体在一定条件下会变成_________。 14、如右上图所示,通过小灯泡得电流方向就是_________,通过小灯泡得自由电子定向移动得方向就是_________。(选填“向左”或“向右”)15、图所示就是一把既能吹冷风,又能吹热风得电吹风得简化电路,图中 A 就是吹风机,B 就是电热丝。将插头插入插...
