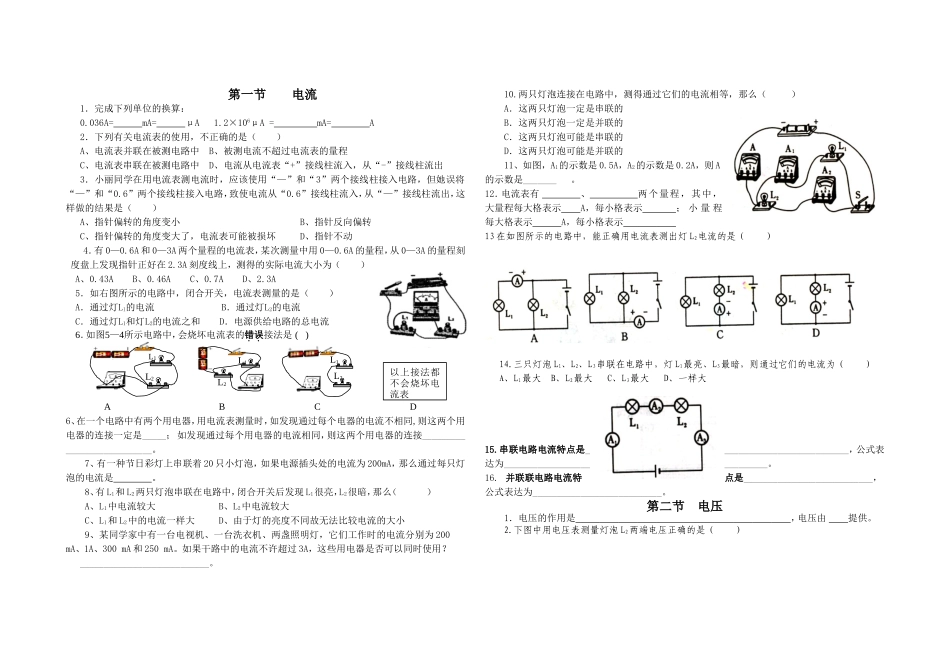

第一节电流1．完成下列单位的换算：0.036A=mA=μA1.2×106μA=mA=A2．下列有关电流表的使用，不正确的是（）A、电流表并联在被测电路中B、被测电流不超过电流表的量程C、电流表串联在被测电路中D、电流从电流表“+”接线柱流入，从“-”接线柱流出3．小丽同学在用电流表测电流时，应该使用“—”和“3”两个接线柱接入电路，但她误将“—”和“0.6”两个接线柱接入电路，致使电流从“0.6”接线柱流入，从“—”接线柱流出，这样做的结果是（）A、指针偏转的角度变小B、指针反向偏转C、指针偏转的角度变大了，电流表可能被损坏D、指针不动4．有0—0.6A和0—3A两个量程的电流表，某次测量中用0—0.6A的量程，从0—3A的量程刻度盘上发现指针正好在2.3A刻度线上，测得的实际电流大小为（）A、0.43AB、0.46AC、0.7AD、2.3A5．如右图所示的电路中，闭合开关，电流表测量的是（）A．通过灯Ll的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流之和D．电源供给电路的总电流6．如图5—4所示电路中，会烧坏电流表的错误接法是()ABCD6、在一个电路中有两个用电器，用电流表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。7、有一种节日彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，那么通过每只灯泡的电流是。8、有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那么（）A、L1中电流较大B、L2中电流较大C、L1和L2中的电流一样大D、由于灯的亮度不同故无法比较电流的大小9、某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们工作时的电流分别为200mA、1A、300mA和250mA。如果干路中的电流不许超过3A，这些用电器是否可以同时使用？___________________________。10.两只灯泡连接在电路中，测得通过它们的电流相等，那么（）A．这两只灯泡一定是串联的B．这两只灯泡一定是并联的C．这两只灯泡可能是串联的D．这两只灯泡可能是并联的11、如图，A1的示数是0.5A，A2的示数是0.2A，则A的示数是_______。12．电流表有、两个量程，其中，大量程每大格表示A，每小格表示；小量程每大格表示A，每小格表示13在如图所示的电路中，能正确用电流表测出灯L2电流的是（）14.三只灯泡L1、L2、L3串联在电路中，灯L1最亮、L3最暗，则通过它们的电流为（）A、L1最大B、L2最大C、L3最大D、一样大15.串联电路电流特点是___________________________，公式表达为___________________________。16.并联联电路电流特点是___________________________，公式表达为___________________________。第二节电压1．电压的作用是，电压由提供。2.下图中用电压表测量灯泡L2两端电压正确的是（）L1L2L1L2L1L2以上接法都不会烧坏电流表3．如图所示的电路中，电源由三节新干电池串联而成，当S闭合时，电压表的示数为2.5V，则L1两端电压为____V，当S断开时，电压表的示数为V。4．如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）5．某次实验连接成下左图所示的实物图，在下右图中由该实物图画出的电路图正确的是（）6．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为A、5.6V1.4VB．7V1.4VC．1.4V7VD．1.4V5.6V7．如图所示，在○内填上是电流表或电压表，并标上“+”、“-”接线柱。8．请根据甲图，将乙图的实物连接起来。9.串联电路电压特点是___________________________，公式表达___________________________。10.并联电路电压特点是___________________________，公式表达为___________________________。L1L2S1500510123V
