高考物理考题汇编 恒定电流VIP免费

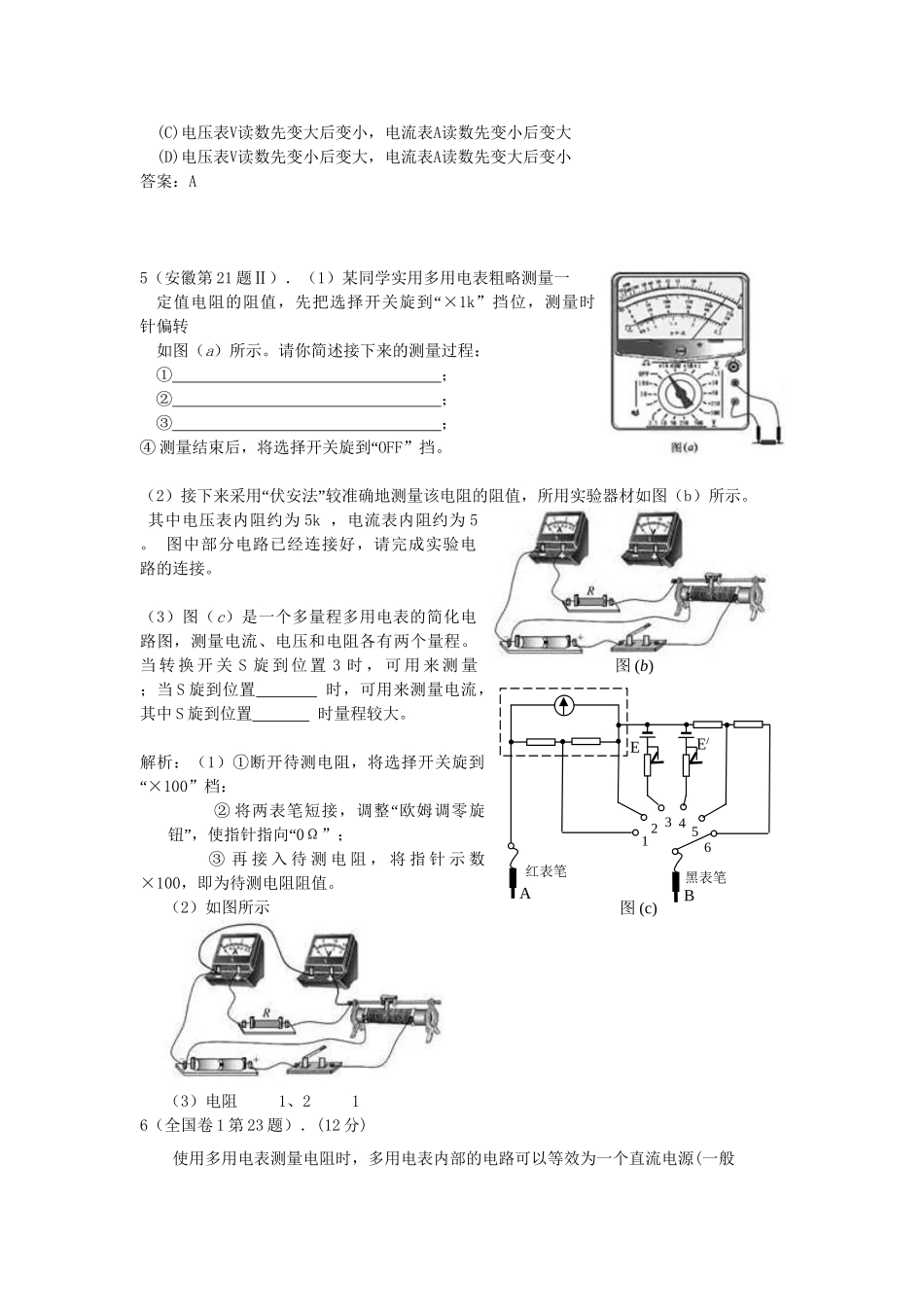

【物理精品】版《6年高考4年模拟》恒定电流部分第一部分六年高考荟萃年高考题1(北京第17题)．如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑动端向下滑动的过程中，A．电压表与电流表的示数都减小B．电压表与电流表的小数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大2(海南第2题).如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。初始时S0与S均闭合，现将S断开，则A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大解析：S开，相当于电阻变大，总电流减小，故端电压增大，的读数变大，把R1归为内阻，则R3中的电压也增大，R3中的电流也增大，R3中的电压也增大，3(上海第6题)．右表是某逻辑电路的真值表，该电路是答案：D4(上海第12题)．如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，(A)电压表V读数先变大后变小，电流表A读数变大(B)电压表V读数先变小后变大，电流表A读数变小AVSR1E，rR2R0(C)电压表V读数先变大后变小，电流表A读数先变小后变大(D)电压表V读数先变小后变大，电流表A读数先变大后变小答案：A5（安徽第21题Ⅱ）．（1）某同学实用多用电表粗略测量一“定值电阻的阻值，先把选择开关旋到×1k”挡位，测量时针偏转如图（a）所示。请你简述接下来的测量过程：①；②；③；④“测量结束后，将选择开关旋到OFF”挡。（2“”）接下来采用伏安法较准确地测量该电阻的阻值，所用实验器材如图（b）所示。其中电压表内阻约为5k，电流表内阻约为5。图中部分电路已经连接好，请完成实验电路的连接。（3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，可用来测量；当S旋到位置时，可用来测量电流，其中S旋到位置时量程较大。解析：（1）①断开待测电阻，将选择开关旋到“×100”档：②“将两表笔短接，调整欧姆调零旋”“钮，使指针指向0Ω”；③再接入待测电阻，将指针示数×100，即为待测电阻阻值。（2）如图所示（3）电阻1、216（全国卷1第23题）．(12分)使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般图(b)ABEE/红表笔黑表笔123456图(c)为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干。实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值。完成下列填空：(1)仪器连线如图l所示(a和b是多用电表的两个表笔)。若两电表均正常工作，则表笔a为_________(“”“”填红或黑)色；(2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，(c)所示，则多用电表的读数为_________Ω．电流表的读数为_________mA，电阻箱的读数为_________Ω：(3)将图l中多用电表的两表笔短接，此时流过多用电表的电流为_________mA；(保留3位有效数字)(4)计算得到多用电表内电池的电动势为_________V。(保留3位有效数字)解析：(1)黑(2)14.0、53.0、4.6(3)102(4)1.54电表内阻r=15Ω,外阻为R=4.6Ω此时电流为：I=53mA,求出E=I(R+r)=1.54V，从而求出短路电流：I′=Er=102mA7（海南第13题）.图1是改装并校准电流表的电路图，已知表头a的量程为Ig=600A内阻为Rg，A是标准电流表，要求改装后的电流表量程为I=60mA。完成下列填空。（1）图1中分流电阻Rp的阻值为_______。99gR（2）在电表改装成后的某次校准测量中，a表的示数如图所是，由此读出流过a电流表的电流为___49.5mA。此时流过分流电阻R跑的电流为_______49.0mA（保留一位小数）8（新课标理综第22题）.（5分）为了测量一微安表头A的内阻，某同学设计了如图所示的电路。图中A0是标准电流表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池。完成下列实验步骤中的填空：（1）将S拨向接点1，接通S1，调节________,使待测表头指针偏转到适当位置，记下此时_____的读数I；（2）然后将S拨向...
