初三电学电路故障分析VIP专享VIP免费

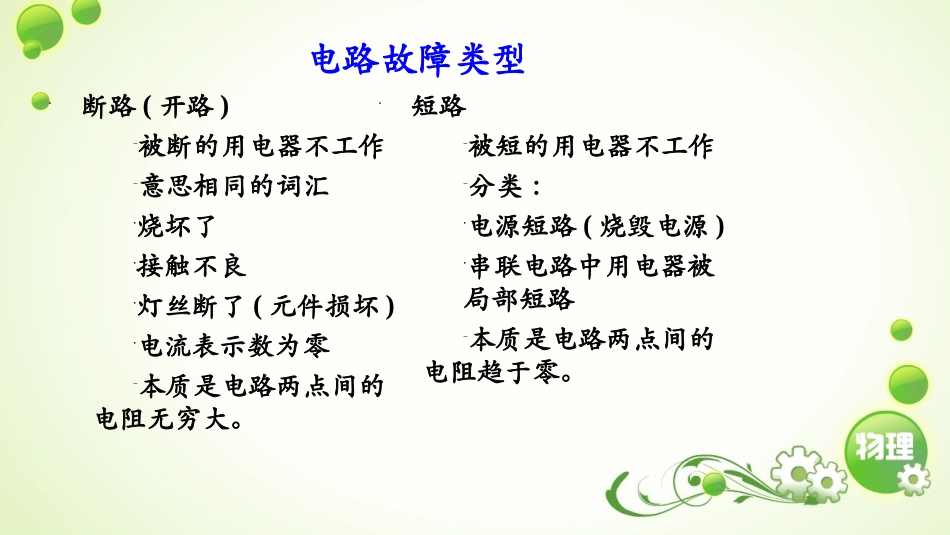

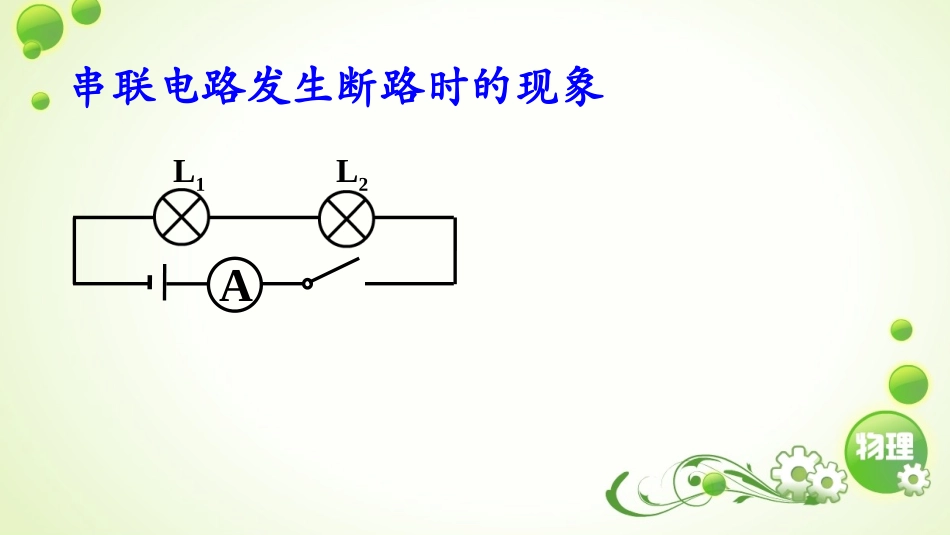

电路故障分析电路故障类型•断路(开路)–被断的用电器不工作–意思相同的词汇•烧坏了•接触不良•灯丝断了(元件损坏)•电流表示数为零–本质是电路两点间的电阻无穷大。•短路–被短的用电器不工作–分类：•电源短路(烧毁电源)•串联电路中用电器被局部短路–本质是电路两点间的电阻趋于零。串联电路发生断路时的现象AL1L2•电流表无示数•所有用电器都不工作•电源两端电压正常。AL1L2串联电路发生断路时的现象AL1L2串联电路发生短路时的现象•电流表有示数•被局短的用电器不工作•电源两端电压正常。串联电路发生短路时的现象AL1L2•电源短路•烧毁电源A2A1VAL1L2并联电路发生短路时的现象结果现象结果现象电路故障电路故障电路断路电路短路电路不通电路仍通①灯泡不亮②电流表无示数③电压表示数可能为零(并联部分无断路)④电压表示数可能接近电源电压(并联部分断路)①灯泡可能仍亮②灯泡可能不亮(被短路)③电流表有示数④电压表示数可能为零(并联部分短路)⑤电压表可能有示数(并联部分无短路)⑴请判断该电路中存在的故障可能是____________________。VLRS在图所示的电路中，闭合电键S，灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。【例2】灯L短路，电阻R断路⑵为进一步确定故障，小明同学将一个电流表正确串联在图示的电路中，闭合电键S，观察电流表的示数情况。若电流表有示数，说明故障是________;若电流表无示数，说明故障是___________。VLRS在图所示的电路中，闭合电键S，灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。【例2】电阻R断路灯L短路⑶为进一步确定故障，小明同学将图中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由：__________________________________________________________。VLRS在图所示的电路中，闭合电键S，灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。【例2】不能，在灯L短路和电阻R断路两种情况下，电压表V均无示数如图所示，当开关S闭合时，灯L１和灯L2均不亮。某同学用一根导线去查找电路故障，他将导线先并联接在灯L1两端时，发现灯L2亮，灯L1不亮，然后并接在L2两端时，发现两灯均不亮，由此可以判断()A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路【例7】AL1L2S如图所示，电源电压为6伏，当S闭合时，电灯L1和L2都不亮，伏特表示数为6伏，在这个电路中出现此现象的原因是()A．L1断路，L2短路B．L1短路，L2断路C．L1和L2都断路D．L1和L2都短路【例8】BVL1L2S如图所示，把两个灯泡L1，L2串联，再把两端接到电源上，已知电压表的读数为0，这可能是灯泡L1出现______，也可能灯泡L2出现______故障。短路【例11】AVL1L2S断路如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动，该电路的故障可能是()A．灯L1的接线短路B．灯L2的接线短路C．灯L1的灯丝断了D．灯L2的灯丝断了【例12】AL1L2SAV小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表和电压表的示数均为零。他将L1、L2两只灯泡对调位置后，再次闭合开关，发现两只灯泡仍然不亮，电流表指针没动，但是电压表的指针有了明显的偏转。对该电路中出现的故障，比较准确的判断是A．电流表处断路B．灯泡L1灯丝断路C．灯泡L2灯丝断路D．ab两点间导线有断路【例13】C小明按照图连接一个串联电路，他使用的电源两端电压为6V，闭合开关S后小灯泡L不亮，他用一只电压表判断故障的位置，测得各点之间的电压为：Uab=Ucd=Ude=0，Uae=Ubc=6V。若电路中只有一处发生断路，则断路的位置是________________。【例14】bc两点间结果现象结果现象电路故障电路故障电路断路电路短路电路不通电路仍通①灯泡不亮②电流表无示数③电压表示数可能为零(并联部分无断路)④电压表示数可能接近电源电压(并联部分断路)①灯泡可能仍亮②灯泡可能不亮(被短路)③电流表有示数④电压表示数可能为零(并联部分短路)⑤电压表可能有示数(并联部分无短路)
