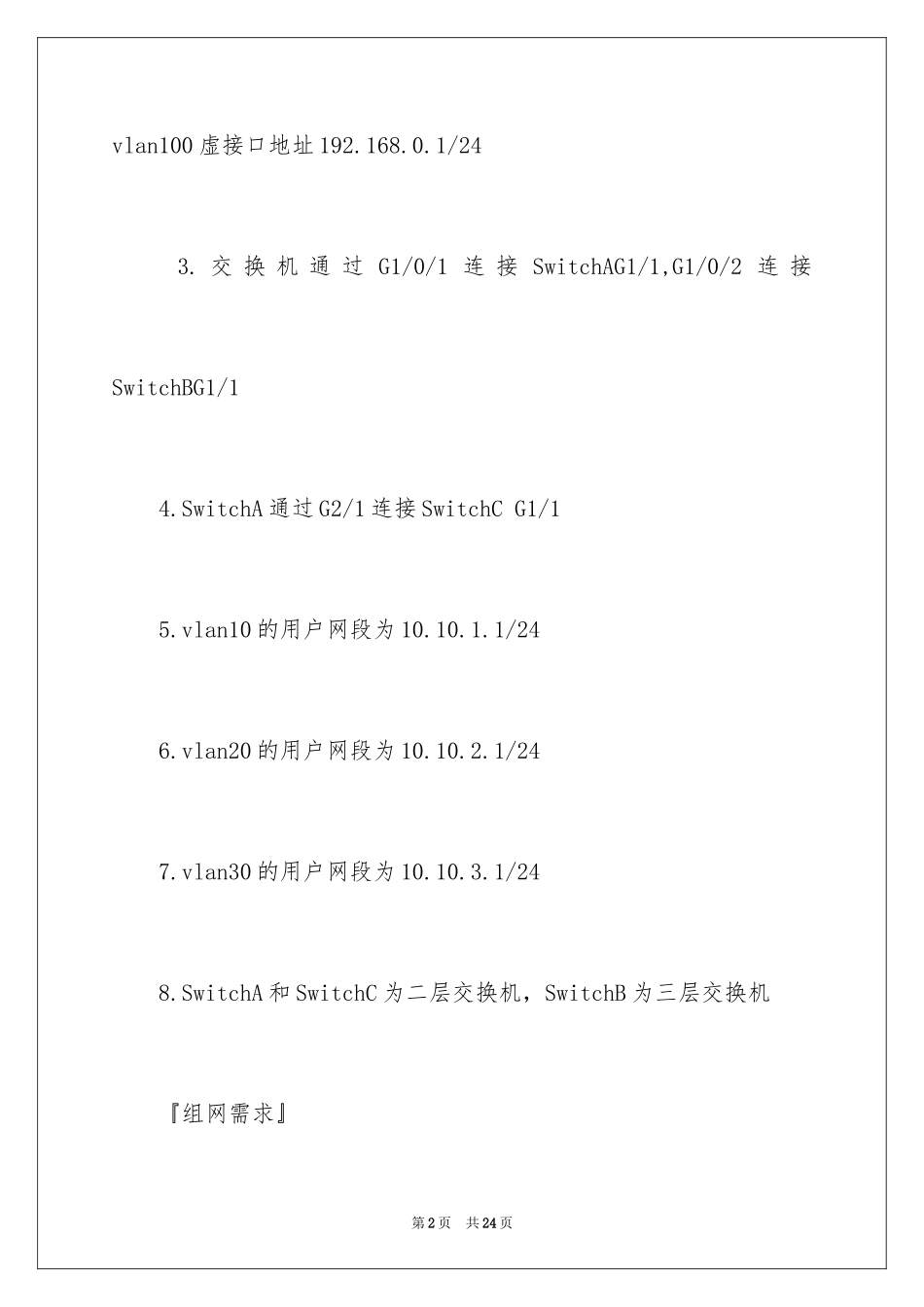

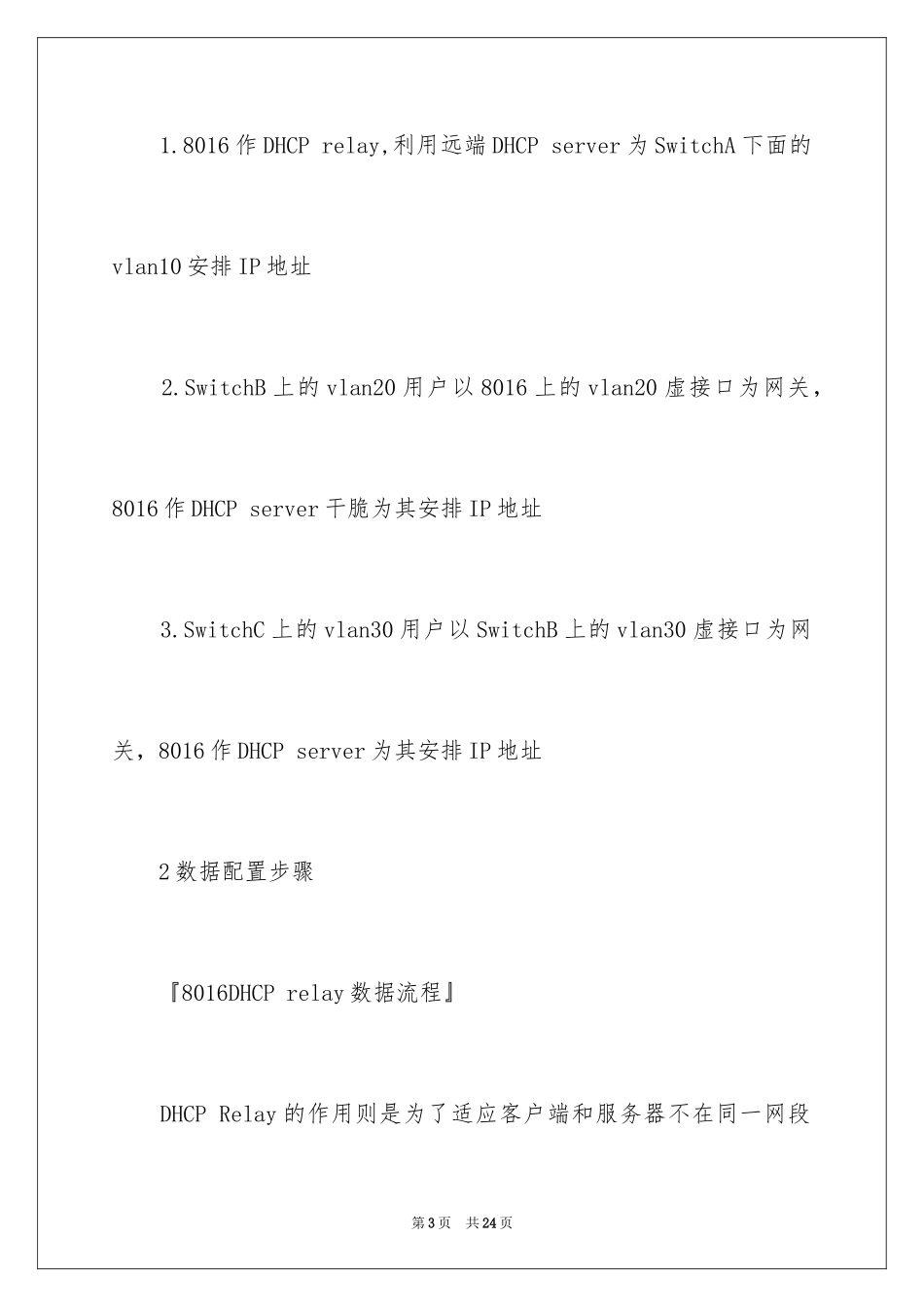

2022华为交换机设置经典案例2022年华为交换机设置经典案例本文为大家共享的是华为3Com8016交换机的DHCP配置案例，希望对同学们学习华为交换机基础学问有帮助!1功能需求及组网说明8016DHCP配置『配置环境参数』1.DHCPserver的IP地址192.168.0.10/242.DHCPserver连接在交换机G1/0/0,属于vlan100,网关即第1页共24页vlan100虚接口地址192.168.0.1/243.交换机通过G1/0/1连接SwitchAG1/1,G1/0/2连接SwitchBG1/14.SwitchA通过G2/1连接SwitchCG1/15.vlan10的用户网段为10.10.1.1/246.vlan20的用户网段为10.10.2.1/247.vlan30的用户网段为10.10.3.1/248.SwitchA和SwitchC为二层交换机，SwitchB为三层交换机『组网需求』第2页共24页1.8016作DHCPrelay,利用远端DHCPserver为SwitchA下面的vlan10安排IP地址2.SwitchB上的vlan20用户以8016上的vlan20虚接口为网关，8016作DHCPserver干脆为其安排IP地址3.SwitchC上的vlan30用户以SwitchB上的vlan30虚接口为网关，8016作DHCPserver为其安排IP地址2数据配置步骤『8016DHCPrelay数据流程』DHCPRelay的作用则是为了适应客户端和服务器不在同一网段第3页共24页的状况，通过Relay,不同子网的用户可以到同一个DHCPserver申请IP地址，这样便于地址池的管理和维护。1.DHCPserver要配置到一个VLAN上，这个VLAN可以是随意的，但是要实现Relay,不要将Server同任何客户端配置到同一个VLAN内，建议特地划出VLAN给DHCPserver组运用，这里将DHCP服务器组1对应的端口的VLAN配置为100.[Quidway]vlan100[Quidway-vlan100]portgigabitethernet1/0/0第4页共24页[Quidway]interfacevlanif1002.配置DHCPserver的网关地址[Quidway-Vlanif100]ipaddress192.168.0.1255.255.255.03.配置DHCP服务器组1对应的IP地址。[Quidway]dhcprelayserver-group1server192.168.0.104.配置DHCP服务器组1服务的VLAN范围为10[Quidway]dhcprelayserver-group1vlan105.进入G1/0/1,设置为trunk端口，允许vlan10通过[Quidway-gigabitethernet1/0/1]porttrunkpermitvlan第5页共24页106.配置VLAN10的对应网关地址。[Quidway]interfacevlanif10[Quidway-Vlanif10]ipaddress10.10.1.1255.255.255.0『8016作DHCPserver数据流程』内置DHCPserver下挂的用户类型有两种：一种是S8016的.VLAN用户，用户干脆向S8016发起DHCP恳求，这类称为VLAN地址池用户;另一种是中间经过了DHCP中继设备(例如MA5200设备)，DHCP恳求在到达S8016之前经过了DHCPrelay,这类称为全局地址池第6页共24页用户。1.用户所在VLANID为20,创建并进入VLAN配置视图。[Quidway]vlan202.将VLAN20用户地址安排方式设置为本地。[Quidway-vlan20]addressallocatelocal3.配置VLAN20接口IP地址10.10.2.1,同时指定了DHCPserver可安排的地址资源为10.10.2.0~10.10.2.255.[Quidway]interfacevlan20第7页共24页[Quidway-Vlanif20]ipaddress10.10.2.1255.255.255.04.S8016下挂了一台DNS服务器，IP地址是10.10.2.15,在S8016中设置DNS服务器的IP地址，同时将这个IP地址在地址池中禁止安排给用户。[Quidway-vlan2]dhcpserverforbidden-ip10.10.2.15[Quidway-vlan2]dnsprimary-ip10.10.2.155.进入G1/0/2,设置为trunk端口，允许vlan20通过[Quidway-gigabitethernet1/0/2]porttrunkpermitvlan20第8页共24页1.创建全局地址池，并命名为"abc",地址池用户网关地址为10.10.30.1[Quidway]dhcpserverip-poolabc10.10.3.1255.255.255.02.配置路由IP信息[Quidway]dhcpservergatewayabc10.10.3.13.S8016下挂了另外一台DNS服务器，IP地址是10.10.3.15,在S8016中设置DNS服务器的IP地址，同时将这个IP地址在地址池中第9页共24页禁止安排给用户。[Quidway]dnsprimary-ipabc10.10.3.15[Quidway]dhcpserverforbidden-ipabc10.10.3.154.配置VLAN200与SwitchB相应的虚接口vlan200在同一个网段[Quidway]interfacevlanif200[Quidway-Vlanif200]ipaddress10.10.10.1255.255.255.01.创建(进入)vlan30[SwitchB]vlan30第10页共24页2.将E0/1加入到vlan30[SwitchB-vlan30]portEthernet0/13.实际当中一般将上行端口设置成trunk属性，允许vlan透传[SwitchB-GigabitEthernet2/1]portlink-t...
