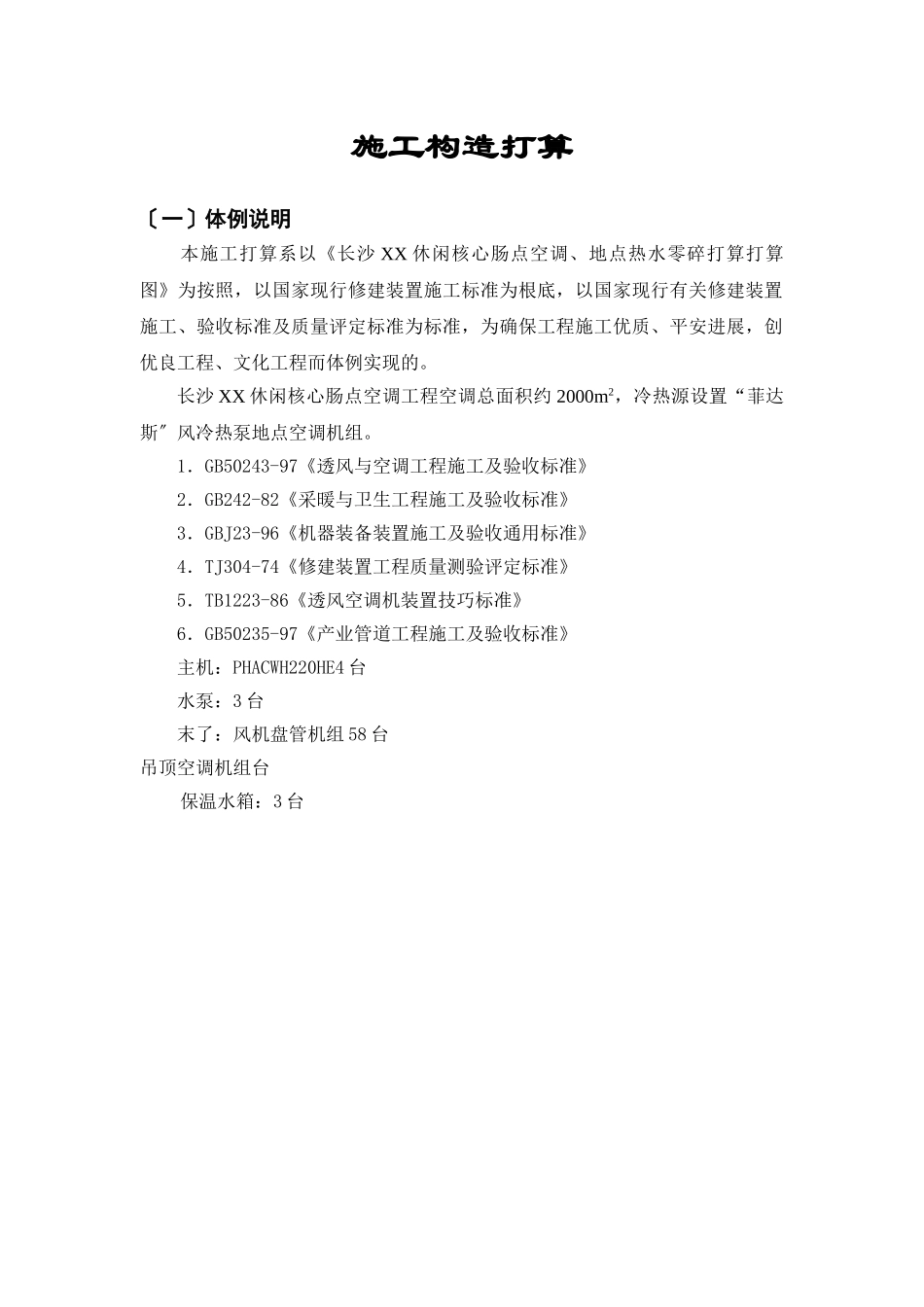

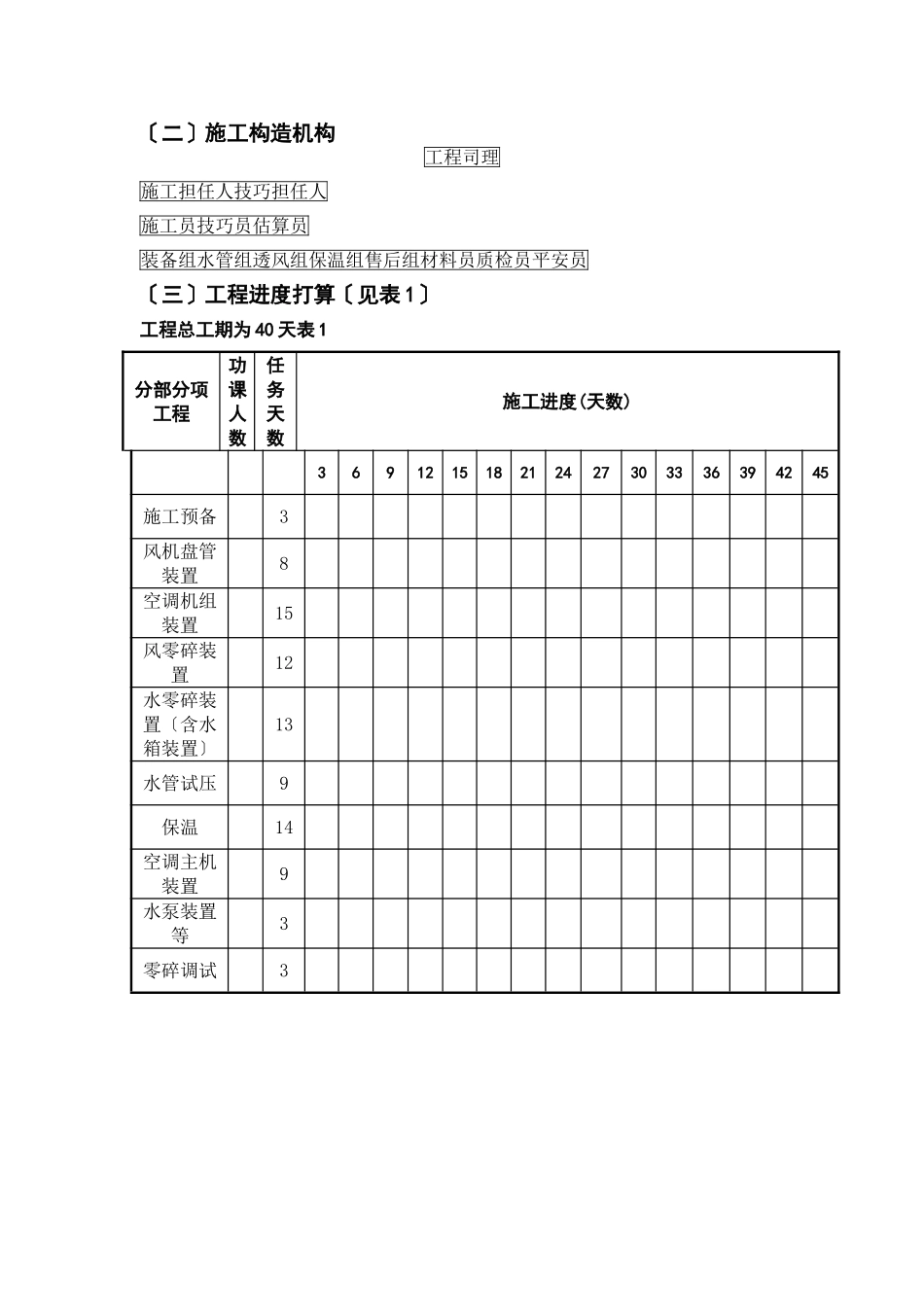

施工构造打算〔一〕体例说明本施工打算系以《长沙XX休闲核心肠点空调、地点热水零碎打算打算图》为按照，以国家现行修建装置施工标准为根底，以国家现行有关修建装置施工、验收标准及质量评定标准为标准，为确保工程施工优质、平安进展，创优良工程、文化工程而体例实现的。长沙XX休闲核心肠点空调工程空调总面积约2000m2，冷热源设置“菲达斯〞风冷热泵地点空调机组。1．GB50243-97《透风与空调工程施工及验收标准》2．GB242-82《采暖与卫生工程施工及验收标准》3．GBJ23-96《机器装备装置施工及验收通用标准》4．TJ304-74《修建装置工程质量测验评定标准》5．TB1223-86《透风空调机装置技巧标准》6．GB50235-97《产业管道工程施工及验收标准》主机：PHACWH220HE4台水泵：3台末了：风机盘管机组58台吊顶空调机组台保温水箱：3台〔二〕施工构造机构工程司理施工担任人技巧担任人施工员技巧员估算员装备组水管组透风组保温组售后组材料员质检员平安员〔三〕工程进度打算〔见表1〕工程总工期为40天表1分部分项工程功课人数任务天数施工进度(天数)369121518212427303336394245施工预备3风机盘管装置8空调机组装置15风零碎装置12水零碎装置〔含水箱装置〕13水管试压9保温14空调主机装置9水泵装置等3零碎调试3〔四〕施工预备1．现场临时装备堆栈：应用现有修建装备，在修建物内占用150㎡阁下的临时园地，用于堆放材料跟施工机具。办公：应用2～3间空置房作现场办公用房。2．电源、水源打算进6台交直流电焊机，2台电动试压泵，4台套丝机等。4台切割机，4套气割气焊装备，起重晋升装备，电动东西过量装备等，可能有80～100KW用电负荷，恳求电源接至工地10m以内。3．路途保持通道、楼下、楼上、电梯或楼梯疏通，确保装备及材料可以顺遂运至装置地位。〔五〕要紧施工方法及技巧方法1．装备装置施工次序及技巧恳求1〕装备装置施工次序：清洗调剂无负荷试车投运联动试车交出验收2〕装置技巧恳求：①破体地位允差10mm，标高±20―10mm。②纵横程度度装置偏向不该年夜于1/1000；③全体装置的制冷机组一般进展外表清洗，并反省机组内真空情况，契合装备文件规则的装备，其外部整机可不拆洗，但如超越保险期或有清晰缺点应进展拆洗。④制冷机组装置按照现场实践情况另行体例吊、装打算。3〕新风机组、风机盘管装置技巧恳求：①新风机组装置前，箱内应清算干净，无杂物。②新风机组应放在平坦的根底上，根底应高于空中。③新风机组下部冷凝水管应有8‰的坡度，同时有水封。4〕水泵装备装置技巧恳求：①纵向装置程度不该年夜于‰，横向装置程度不该年夜于‰。②与水泵连接的管道应有各自的支架，不得直截了当承重在水泵上。2．空调水零碎施工次序及技巧恳求1〕施工流程：图纸会审构造材料进厂、机具到位〔测验材料质量〕断定临时用电及加工园地开工。2〕材料、装备恳求：①材料、管材、管件及隶属成品，在出场后运用前应细心反省，必需契合国家或部颁标准有关质量、技巧恳求，并有产物出厂及格证明。②种种管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全跟角度禁绝景象。③种种阀门的外表要规则无损害，阀体严密性好，阀杆不得曲折，装置前应按打算恳求或施工标准。规则，进展严密性实验。3〕操纵工艺流程：4〕管道装置：①支吊架的地位应精确、平坦、结实，与管道应打仗精良，钢管管边支架的最年夜间距见下表：表2称号直径〔MM〕1520253240507080100125150200250300保温管2233445678不保温管34566781112②管道除打算规则的坡度外，均应按规则横平竖直。③空调水管因冷热两用，除按打算规则设置滑动支架跟伸缩器外，对穿墙穿楼板处均应有保护套管。④法兰装置严峻按操纵规格，保持同轴，螺栓孔核心偏向不得超越孔径5％，且装置偏向分歧，紧固螺栓应按“＋〞法对称，平均，松紧过度，外露的长度不年夜于2倍的螺距。⑤管口焊接，δ＞4MM均应坡口，型口为“V〞型，用2.5焊条打底，3.2盖面，焊条在运用前均置于烘箱内。⑥管口丝接,采纳电动套丝机,管径15～32MM者套2次。⑦管道装置次序：先破管装置，后干管装置，而后支管装置。⑧管道装置原那么：支管让主管，小管让年夜管，有压管让无压管。⑨管道井内破...
