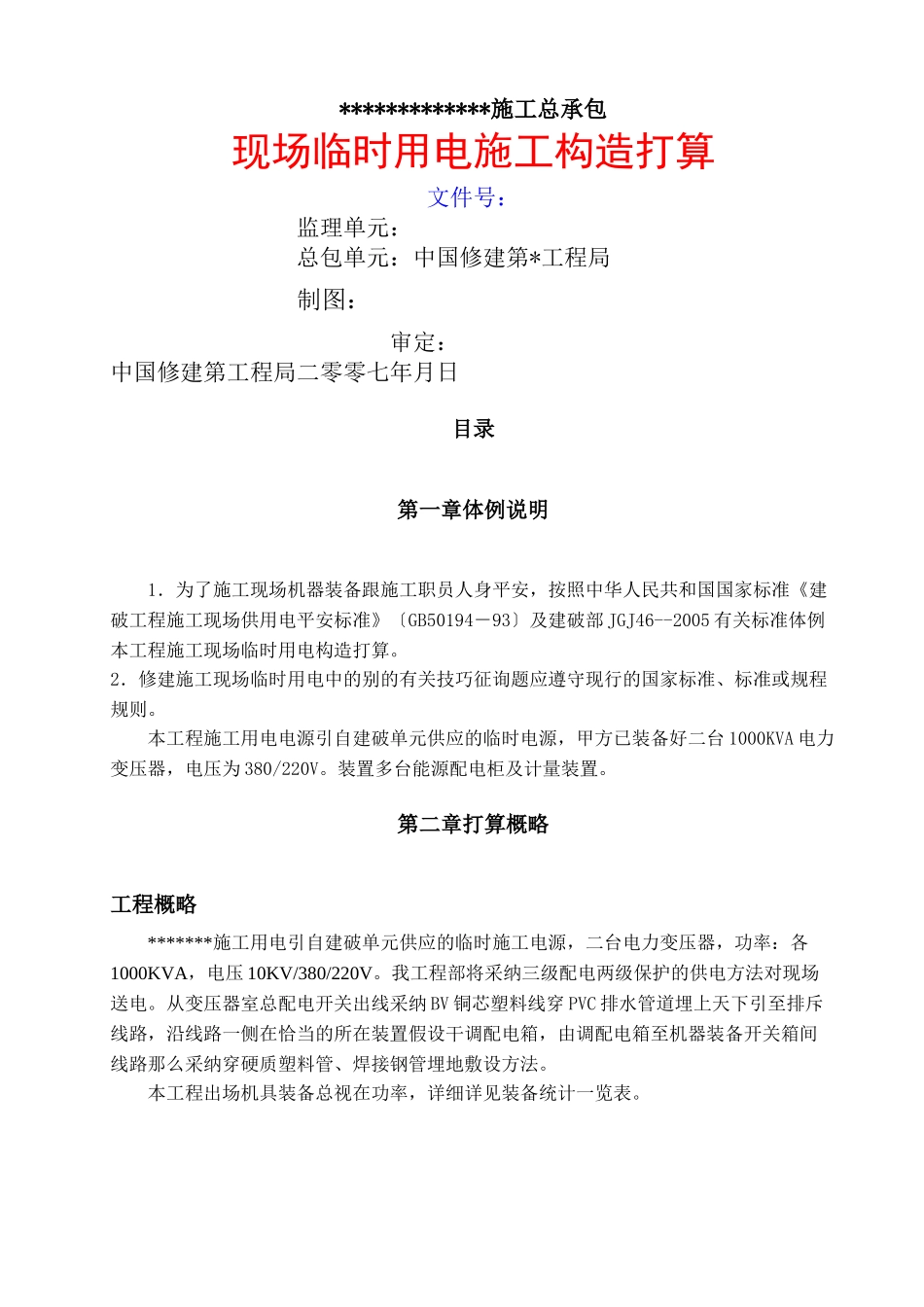

*************施工总承包现场临时用电施工构造打算文件号：监理单元：总包单元：中国修建第*工程局制图：审定：中国修建第工程局二零零七年月日目录第一章体例说明1．为了施工现场机器装备跟施工职员人身平安，按照中华人民共和国国家标准《建破工程施工现场供用电平安标准》〔GB50194－93〕及建破部JGJ46--2005有关标准体例本工程施工现场临时用电构造打算。2．修建施工现场临时用电中的别的有关技巧征询题应遵守现行的国家标准、标准或规程规则。本工程施工用电电源引自建破单元供应的临时电源，甲方已装备好二台1000KVA电力变压器，电压为380/220V。装置多台能源配电柜及计量装置。第二章打算概略工程概略*******施工用电引自建破单元供应的临时施工电源，二台电力变压器，功率：各1000KVA，电压10KV/380/220V。我工程部将采纳三级配电两级保护的供电方法对现场送电。从变压器室总配电开关出线采纳BV铜芯塑料线穿PVC排水管道埋上天下引至排斥线路，沿线路一侧在恰当的所在装置假设干调配电箱，由调配电箱至机器装备开关箱间线路那么采纳穿硬质塑料管、焊接钢管埋地敷设方法。本工程出场机具装备总视在功率，详细详见装备统计一览表。用电机器装备一览表序号机器或装备称号型号规格数目额外功率KW算计功率KW1塔式起重机TC60-134602402塔式起重机QTZ80〔5514〕8554403井架SS10016223524混凝土保送地泵HBT603802405砂浆搅拌机JZC350165806钢筋调直机G1285407钢筋堵截机GQ402451208钢筋曲折机GW402451209木匠圆锯机ZM201658010抽水泵WD540520011加压泵GDC68108012交换电焊机BX3—300162336813闪光对焊机WN100810080014空压机VF6/74208015打夯机HC70D20510016电渣压力焊机MH-36810080017各式振动器2036018直螺纹套丝机GZ40854019砂轮切割机1634820电刨8324合计4312KW第三章用电原那么1．施工配电按总配电箱、调配电箱、开关箱三级配电。总配电箱、开关箱履行两级泄电开关保护设置。2．总配电箱、调配电箱应设在负荷相对会合的所在。3．能源配电箱与照明配电箱宜分不设置，如设置在统一箱内，能源跟照明应分路设置。4．开关箱应由末级调配电箱配电，调配电箱与开关箱的间隔不得超越30M，开关箱与其操纵的结实式用电装备的程度间隔不宜超越3M。5．开关箱跟配电箱均应装设在单调、透风及常温场合，不得装在有严峻损害感化的瓦斯、蒸气、液体等无害介质中，且不易受外来固体物撞击、剧烈震撼、液体浸溅及热源烘烤的场合，否那么，应做特别防护处置。3.2配电箱设置原那么按照用电原那么，并结合本工程工期、机器装备多等实践情况，做以下安排：1．调配电箱设置在施工现场用电负荷较为会合的地段，在主体施工阶段为钢筋加工、模板加工、塔吊、电梯等处装置调配电箱，主体终了后转为装置、平装修临时供配电。2．开关箱的设置：各开关箱均设在用电装备左近〔3M以内〕，以便于操纵、操纵各用电装备。3．总配电箱、分箱、开关箱一致购置及格品或安检站推举产物。其收支线孔均设在箱底，并加护套，箱体朴直、结实、防尘、防晒、严密，并上锁，由专职电工担任保存，做好牢靠的反复接地跟保护接零。第四章配电箱内电气装置的设置及装置1．总配电箱需装设总电源隔分开关，总泄电气氛开关跟分路隔分开关，分泄电气氛开关。其泄电举措电流、举措时间与调配电箱、开关箱中泄电开关相适应。且契合标准恳求。2二级调配电箱内装设总隔分开关、总断路器跟分路隔分开关、分路断路器。3．开关箱严峻履行“一机、一闸、一箱、一泄电〞制。严禁用统一开关直截了当操纵二台及二台以上用电装备〔含插座〕，严禁线路两头用插头衔接电源与用电装备或电源与下一级供电线路；4．开关箱内的开关必需能在任何情况下都可以对用电装备履行电源断绝，开关箱内设置泄电保护装置必需在装备负荷侧，其型号、额外举措电流及举措时间应与总配电箱处泄电开关的举措电流及举措时间做公正共同，使之存在分级分段保护的功用，且不年夜于30mA/0.1S。在潮湿场合泄电气氛开关为防溅型15mA/0.1S5.电焊机泄电保护器采纳国家认证公用电焊机泄电保护开关。6.照明配电箱内泄电气氛开关的泄电举措电流、举措时间与开关箱一样，为30mA/0.1S。...
