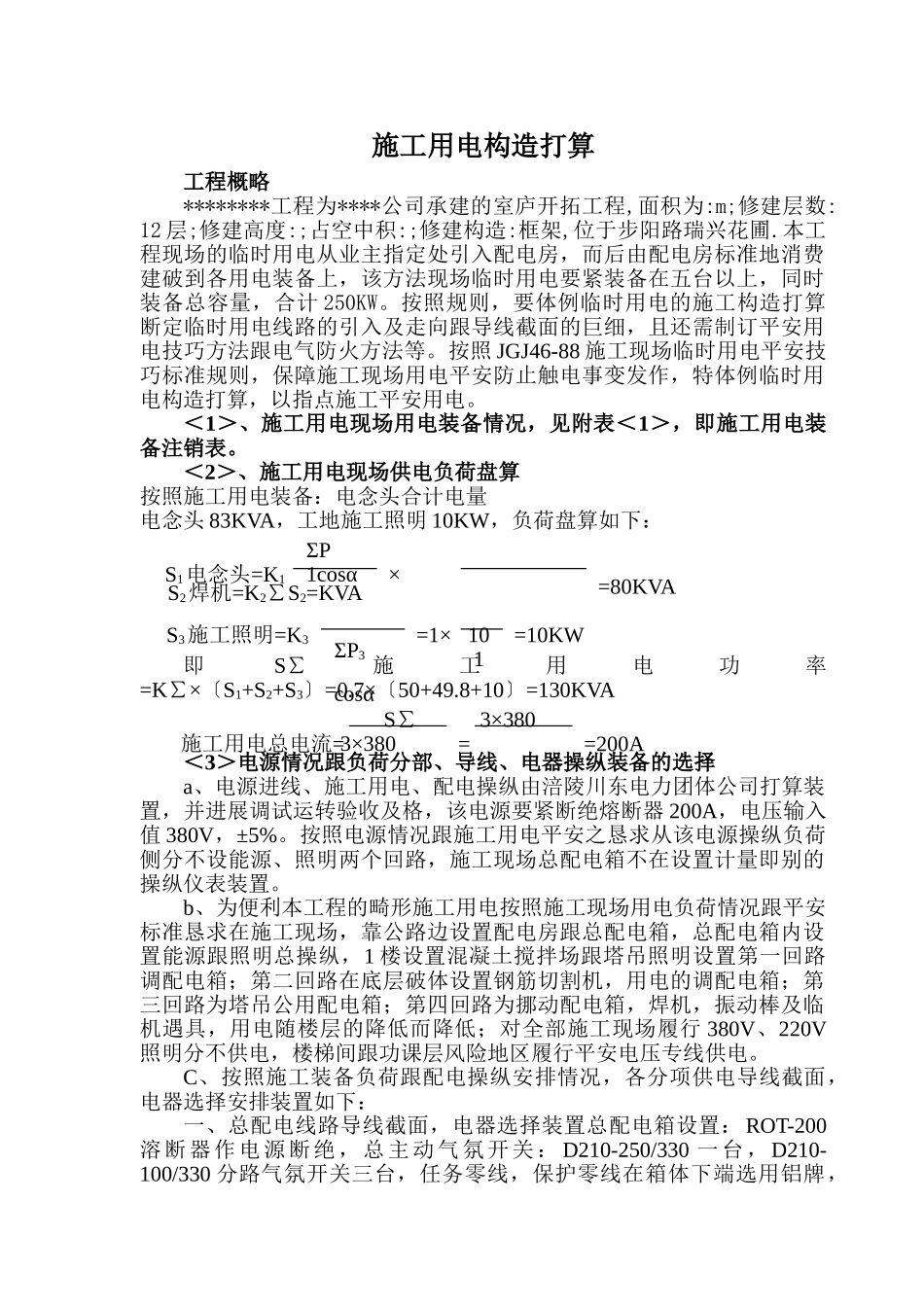

施工用电构造打算工程概略********工程为****公司承建的室庐开拓工程,面积为:m;修建层数:12层;修建高度:;占空中积:;修建构造:框架,位于步阳路瑞兴花圃.本工程现场的临时用电从业主指定处引入配电房，而后由配电房标准地消费建破到各用电装备上，该方法现场临时用电要紧装备在五台以上，同时装备总容量，合计250KW。按照规则，要体例临时用电的施工构造打算断定临时用电线路的引入及走向跟导线截面的巨细，且还需制订平安用电技巧方法跟电气防火方法等。按照JGJ46-88施工现场临时用电平安技巧标准规则，保障施工现场用电平安防止触电事变发作，特体例临时用电构造打算，以指点施工平安用电。＜1＞、施工用电现场用电装备情况，见附表＜1＞，即施工用电装备注销表。＜2＞、施工用电现场供电负荷盘算按照施工用电装备：电念头合计电量电念头83KVA，工地施工照明10KW，负荷盘算如下：S2焊机=K2∑S2=KVA即S∑施工用电功率=K∑×〔S1+S2+S3〕=0.7×〔50+49.8+10〕=130KVA＜3＞电源情况跟负荷分部、导线、电器操纵装备的选择a、电源进线、施工用电、配电操纵由涪陵川东电力团体公司打算装置，并进展调试运转验收及格，该电源要紧断绝熔断器200A，电压输入值380V，±5%。按照电源情况跟施工用电平安之恳求从该电源操纵负荷侧分不设能源、照明两个回路，施工现场总配电箱不在设置计量即别的操纵仪表装置。b、为便利本工程的畸形施工用电按照施工现场用电负荷情况跟平安标准恳求在施工现场，靠公路边设置配电房跟总配电箱，总配电箱内设置能源跟照明总操纵，1楼设置混凝土搅拌场跟塔吊照明设置第一回路调配电箱；第二回路在底层破体设置钢筋切割机，用电的调配电箱；第三回路为塔吊公用配电箱；第四回路为挪动配电箱，焊机，振动棒及临机遇具，用电随楼层的降低而降低；对全部施工现场履行380V、220V照明分不供电，楼梯间跟功课层风险地区履行平安电压专线供电。C、按照施工装备负荷跟配电操纵安排情况，各分项供电导线截面，电器选择安排装置如下：一、总配电线路导线截面，电器选择装置总配电箱设置：ROT-200溶断器作电源断绝，总主动气氛开关：D210-250/330一台，D210-100/330分路气氛开关三台，任务零线，保护零线在箱体下端选用铝牌，S1电念头=K1ΣP1cosα×=80KVAS3施工照明=K3ΣP3cosα=1×101=10KW施工用电总电流=S∑3×380=3×380=200A40×8×600绝缘端子结实分不设置，反复接地线与保护零线相连后与本工程楼对地金属网最年夜电阻值不年夜于4Ω，焊Φ16螺丝，线鼻子压接结实。二、调配电箱导线截面，电器选择装置。1、混凝土搅拌场供电回路导线截面电器选择。①电机：15KW，塔灯：3KW从总配电到混凝土搅拌机间隔60米。SΣ调配电功率=0.7×13=18KVA即选用3×10+6电缆供电。调配电箱装置3×100A闸刀为总电源隔分开关，设D210-100/330总主动气氛开关一台，D215CF-100/380泄电举措电流50mA总泄电断器一台，D212-60主动空开二只，D212-15主动空开二只，在箱体内分不设置任务零线，保护零线30A端子牌，箱体跟各开关箱保护零线在总保护零线端子牌压接结实，距总配电箱50米外必需反复接地。2、塔吊设置专路操纵，由总配电箱到塔吊开关配电箱，塔吊用线到总配电箱用200米16×3+10电缆供电开关箱内设置，3×100闸刀作总隔分开关，设置三相四线100A断路漏保护一台，箱内任务零线跟接保护接在端子牌上。3、设置一个挪动配电箱，从总配电箱引出沿墙边随楼层的降低而降低，在箱内设置3×100刀闸作总分开关，设置三要四线100A断路泄电保护1台，泄电动着电流500mA动着时间，，为总泄电保护，同时装置C63气氛开关2个作电焊用，C32气氛开关2个作搅动棒用，导线设置3×16+10的电缆供电箱内装设任务零线跟保护零线端子牌。三、开关箱及电器装备操纵、导线选择。开关箱是对机器装备的操纵，运用及施工现场操纵职员平安起要害性感化，公正设置开关箱及开关箱电器配件、导线选择，完成“一机、一闸、一箱、一漏〞，防止触电事变发作，对开关箱及电器装备操纵，导线选择作如下恳求：1、结实式装备开关箱、导线、电器操纵装备选择、装备导线选用4×25橡胶软铜芯线＞3KW、≤7.5KW装备导线选用3×4+1×2.5橡胶软...
