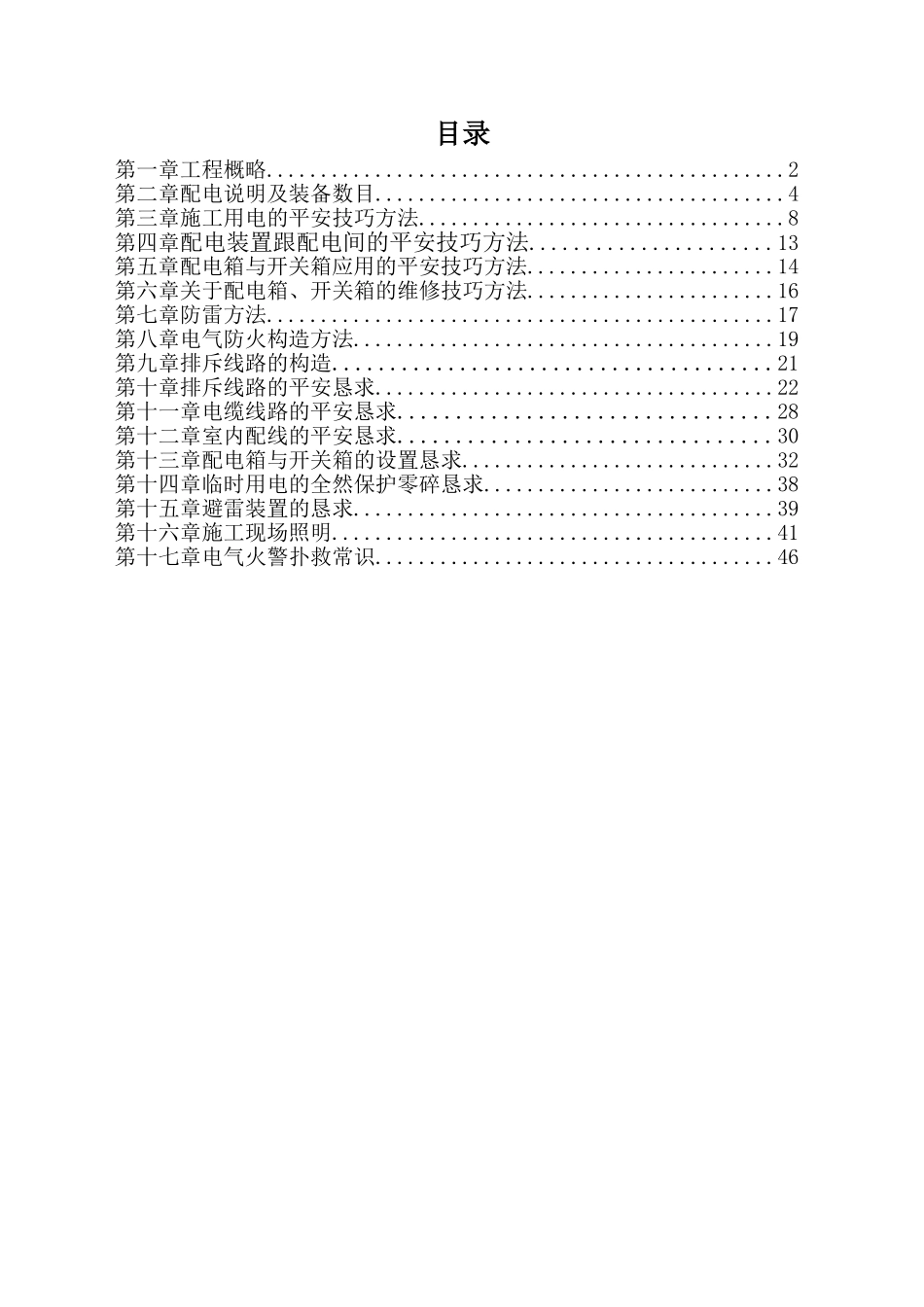

目录第一章工程概略................................................2第二章配电说明及装备数目......................................4第三章施工用电的平安技巧方法..................................8第四章配电装置跟配电间的平安技巧方法......................13第五章配电箱与开关箱应用的平安技巧方法.......................14第六章关于配电箱、开关箱的维修技巧方法.......................16第七章防雷方法...............................................17第八章电气防火构造方法.......................................19第九章排斥线路的构造......................................21第十章排斥线路的平安恳求.....................................22第十一章电缆线路的平安恳求................................28第十二章室内配线的平安恳求................................30第十三章配电箱与开关箱的设置恳求.............................32第十四章临时用电的全然保护零碎恳求...........................38第十五章避雷装置的恳求.......................................39第十六章施工现场照明.........................................41第十七章电气火警扑救常识.....................................46第一章工程概略本构造打算有用于XX火车站以下工程：主站屋宇顶空间钢构造网架工程、主站房广厅屋面桁架构造工程、主站房其余钢构造及网架、站前广园地下出站厅钢网架采光顶、空中广场XX个锥形采光顶工程。屋顶空间构造外型破体为卵形，长轴XXX米，短轴XXX米，下面为双曲线形封底。〔见以下列图〕本构造由XX根柱帽构造支承，长轴两头各悬挑XX，柱距XX米，构造两头做一长轴XX米短轴XX米的椭圆孔。〔见以下列图〕空间外型上破体采纳单层彩板围护，下层双曲面及箱形柱采纳铝塑板饰面。管桁架长XXX米，宽XXX米。正面为一部分三层的曲线，全部构构成带状支承在XX根混凝土柱上，给人一种简约雅不雅的感受。桁架三维模子图第二章配电说明及装备数目一、配电说明：现场施工用电装备台数特别多，装备之间容量相差迥异，为简化盘算，按需用系数盘算，需用系数为估量值。通过精确盘算，公正调配负荷，使三相平衡。深化负荷核心，按照供电负荷容量及散布情况，使二级配电箱只管接近负荷核心。公正停顿弥补，进步功率因数。二、现场破体打算、安排及线路走向现场每个接驳点，现场施工用电由二级配电箱引至施任务业面内，电缆靠边悬空挂设，配电箱内需设置主动气氛开关、泄电开关，各配电箱必需作反复接地，现场一切装备施行一机、一闸、一泄电开关制。保护接零跟任务接地为防止电气装备或零碎的金属外壳因绝缘破坏而带电，必需将畸形情况下不带电的金属外壳或构架比方焊机的底座、配电箱跟开关箱的金属箱体等与PE线相连，并作反复接地，即保护接零。保护零线〔即PE线〕由任务接地线、配电房的零线或第一级泄电保护器的电源侧引出，保护零线除在配电房外接地外，还需在配电线路的两头处跟末了处反复接地，接地电阻不年夜于10欧，接地体采纳50×50×5mm的角钢焊接而成，深埋阁下，配电箱、装备外壳的接地线采纳直径不小于2的多股铜芯线。三、施工现场破体安排〔见附图〕四、装备数目及规格、配电材料及规格：1、按照现场施工装备应用情况，现场用电总需要量见下表：相惯线切割机装备电源现场用电总需要量2、按照现场施工装备应用情况，现场配电材料及规格见下表：现场配电材料及规格工程额外功率数量算计功率〔KW〕气体保护焊16KW232空压机2卷扬机2现场照明2.0W/㎡8000㎡16交/直流焊机12焊条烘箱3KW26相贯线切割机14KW114杆件曲折机37KW137小型东西0.5KW105总计材料称号规格数目组合材料铝芯电缆35mm2200M三相五线铜芯电缆35mm2100M三相五线铜芯电缆25mm290M三相五线铜芯电源线16mm260M三相五线铜芯电源线6mm2100M三相五线铜芯电源线4mm2200M三相四线铜芯电照明线2300M单相两线相贯线切割机电源箱装备自带一级配电箱800×10002电度表、空开、漏保二级配电箱600×8009空开、漏保、闸刀末级配电箱300×4004漏保、闸刀照明操纵箱300×4006漏保、闸刀第三章施...
