建筑行业现场临时用电施工组织设计方案 VIP免费

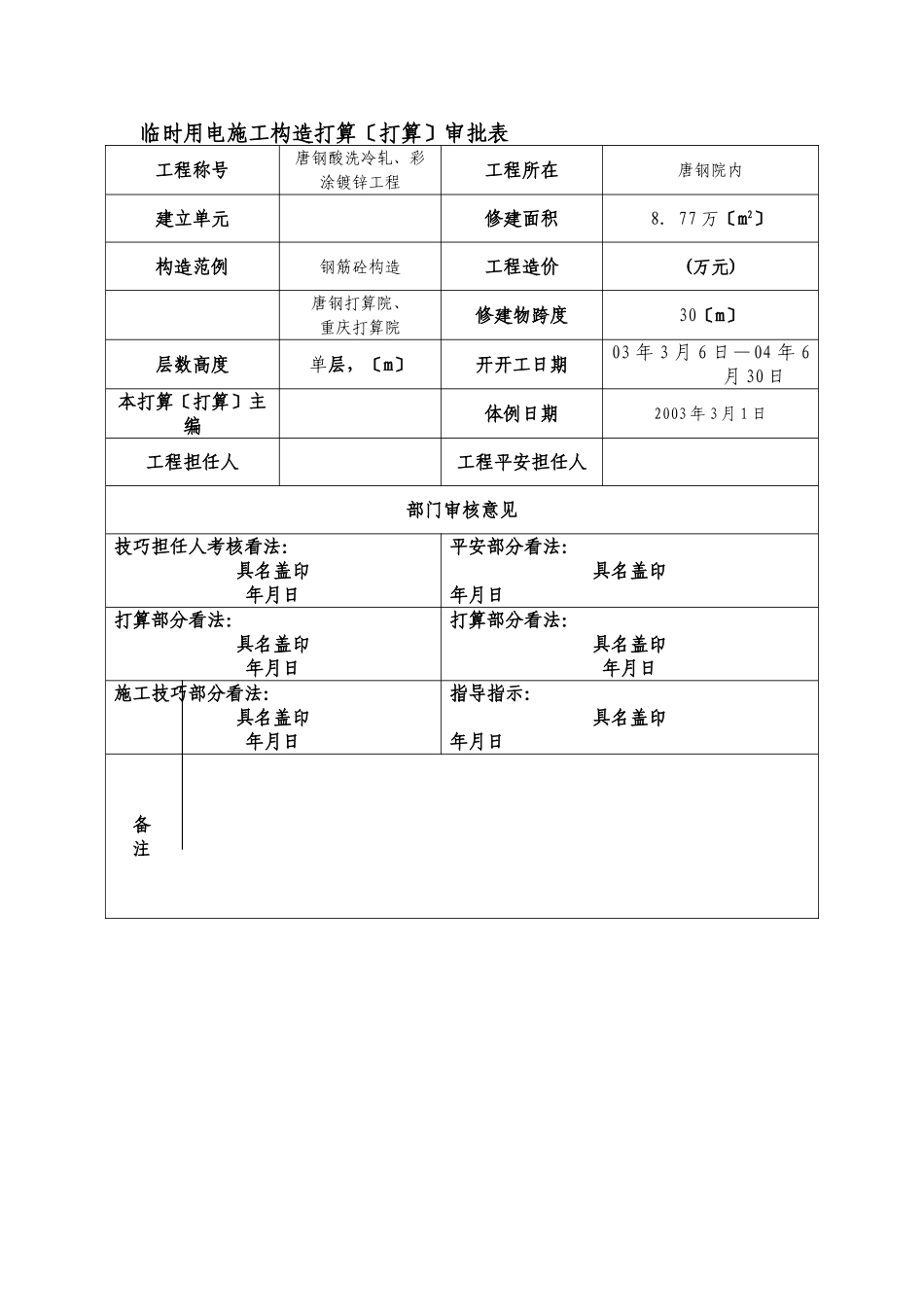

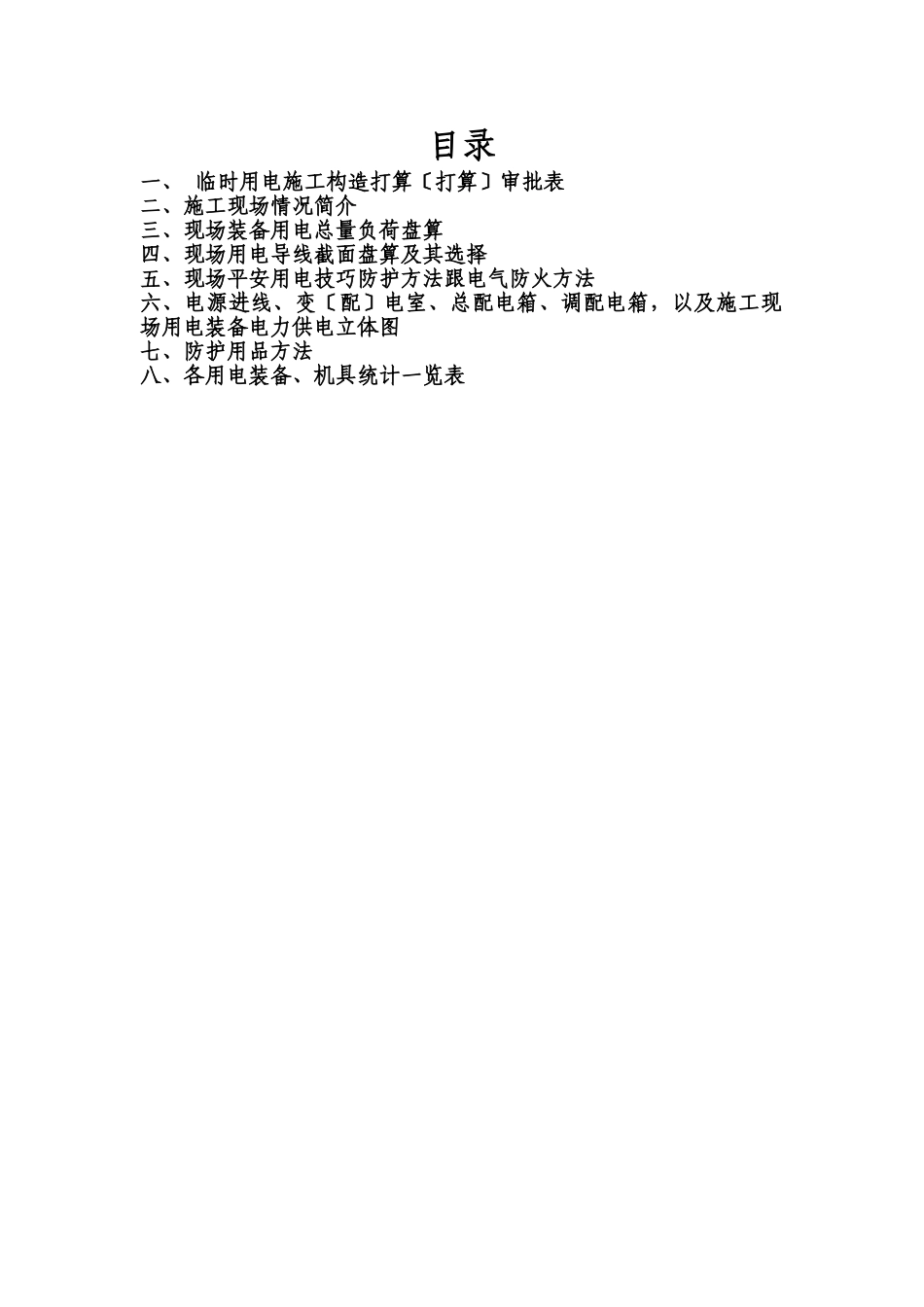

目录一、临时用电施工构造打算〔打算〕审批表二、施工现场情况简介三、现场装备用电总量负荷盘算四、现场用电导线截面盘算及其选择五、现场平安用电技巧防护方法跟电气防火方法六、电源进线、变〔配〕电室、总配电箱、调配电箱，以及施工现场用电装备电力供电立体图七、防护用品方法八、各用电装备、机具统计一览表临时用电施工构造打算〔打算〕审批表工程称号唐钢酸洗冷轧、彩涂镀锌工程工程所在唐钢院内建立单元修建面积8．77万〔m2〕构造范例钢筋砼构造工程造价(万元)唐钢打算院、重庆打算院修建物跨度30〔m〕层数高度单层，〔m〕开开工日期03年3月6日—04年6月30日本打算〔打算〕主编体例日期2003年3月1日工程担任人工程平安担任人部门审核意见技巧担任人考核看法：具名盖印年月日平安部分看法：具名盖印年月日打算部分看法：具名盖印年月日打算部分看法：具名盖印年月日施工技巧部分看法：具名盖印年月日指导指示：具名盖印年月日备注施工用电施工构造打算〔打算〕施工单元：中国地点：唐钢院内中国第二、施工现场情况简介：280m2。为一单层厂房。打算体例按照《施工现场临时用电平安技巧标准》〔JGJ46-88〕、《建立工程施工现场供电平安标准》GB50194-93，《修建施工平安反省标准》〔JGJ59-99〕、《河北省〈修建施工平安反省标准〉施行细那么》等关于施工用电技巧标准标准。三、现场装备用电总量负荷盘算：机器装备功率见下表：序号机器称号型号台数功率(KW)备注1钢筋堵截机Y90L—242．2×2钢筋曲折机WJ40—145．5×4=223卷扬机JJM3211×2=22冷拉钢筋4钢筋对焊机UN1501150×1=150(KVA)5砼搅拌机配料机1〔75+11〕×1=86搅拌站6拔出式振捣器HZ5028×不含备用7木匠元盘锯MJ2251×8木匠平板刨ME5031×9潜水泵QWD-15-2210×10=21排污泵10交换电焊机BX3-6301048×10=480(KVA)11砂轮机6×12蛙式打夯机HW-6063×6=18合计74854．2施工用电分不从业主指定电源通过埋地电缆引入施工现场。ΣP机=8.8+22+22+86+30.8+4.5+4.5+21+6.6+18ΣS机=150+480=630KWAS机×｛K1×〔ΣP机/cosP〕+K2ΣS机｝×××630｝照明用电量为施工用电装备用电量的１０％。S总×S机×627.2＝690KVA施工现场平安治理材料之九经盘算施工现场供电所需总容量小于甲方供应变压器的容量1000ＫＶＡ契合恳求。S机——施工现场用电装备所需容量〔―KVA〕ΣP机——施工现场用电念头额外功率之跟〔KW〕CosP——电念头平均功率因数〔查表得cosP=0.7〕K1——电念头同时需求系数查表得K1K2——电焊机同时需求系数查表得K2ΣS机——施工现场电焊机额外量之跟〔KVA〕四、配电零碎施工安排、分路导线截面盘算及其选择：本工程采纳1000ＫVA变压器直截了当供电。按照施工立体图中各用电装备的地位、数目及现场情况，拟采纳喷射式与树干式或混杂的配电零碎方法，由调配电箱到用电装备均采纳喷射式，以保障装备互相之间无烦扰。施工现场合计分四路：1．第一起混凝土搅拌站。橡皮铜芯电缆由配电室架设到搅拌站二极配电箱。由二级电箱分6路分不〔埋地〕向木匠加工车间、混凝土搅拌站供电。2．第二路钢筋加工车间。橡皮铜芯电缆由配电室架设到钢筋棚二极配电箱。由二极电箱分7路分不对曲折、堵截、卷扬跟对焊机供电。3．第三路电焊加工车间。橡皮铜芯电缆由配电室架设到电焊加工车间二极配电箱，由二级箱分两路供电焊机三级开关箱。3路备用。4．第四路振捣电机及潜水泵。橡皮铜芯电缆由五路备用开关架设至主体施工现场，分不引到三极泄电开关箱供振捣电机用电。电器装置选择〔１〕总配电箱及调配电箱均设总主动气氛开关及分路主动气氛开关或刀闸开关，用电装备处任务电流年夜于60A用主动气氛开关。主动气氛开关选用DZ10型，刀闸开关用HK型。〔２〕每台用电装备均有各自公用的开关箱，履行“一机一闸一漏一箱制。〞〔３〕总配电箱装设一块0—450V的电压表跟一块0—600A的电流表。〔４〕照明跟能源适用一配电箱，但照明与能源分路设置，每一个配电箱照明部分装置一个两级泄电保护器跟刀闸开关。配电零碎的保护装置〔１〕全部零碎采纳TN-S三相五线制保护接零零碎。在总配电箱处及分箱处做反复接地，接地电阻小于10欧姆。保护线公用一根黄、绿...
