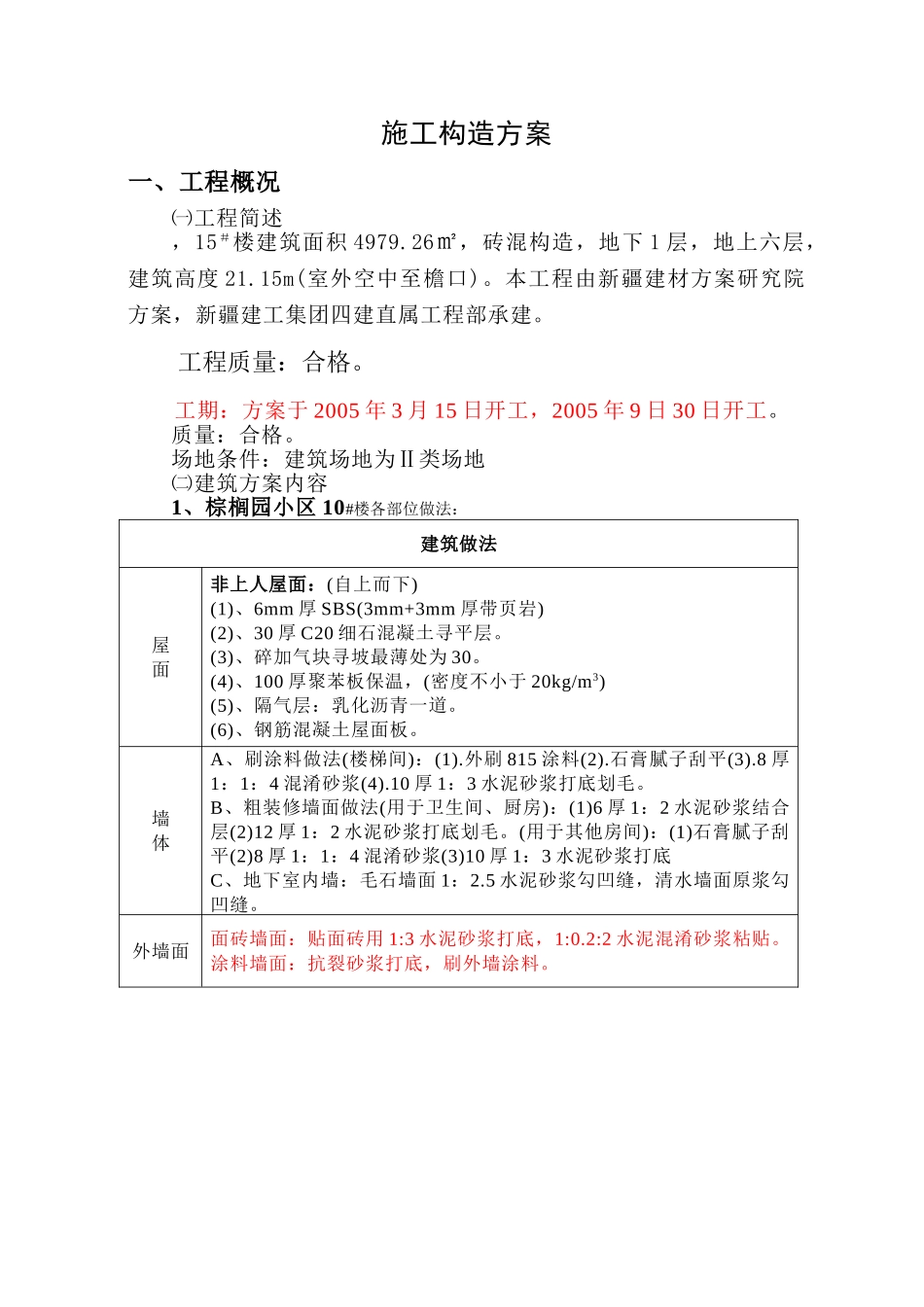

施工构造方案一、工程概况㈠工程简述，15＃楼建筑面积4979.26㎡，砖混构造，地下1层，地上六层，建筑高度21.15m(室外空中至檐口)。本工程由新疆建材方案研究院方案，新疆建工集团四建直属工程部承建。工程质量：合格。工期：方案于2005年3月15日开工，2005年9日30日开工。质量：合格。场地条件：建筑场地为Ⅱ类场地㈡建筑方案内容1、棕榈园小区10#楼各部位做法：建筑做法屋面非上人屋面：(自上而下)(1)、6mm厚SBS(3mm+3mm厚带页岩)(2)、30厚C20细石混凝土寻平层。(3)、碎加气块寻坡最薄处为30。(4)、100厚聚苯板保温，(密度不小于20kg/m3)(5)、隔气层：乳化沥青一道。(6)、钢筋混凝土屋面板。墙体A、刷涂料做法(楼梯间)：(1).外刷815涂料(2).石膏腻子刮平(3).8厚1：1：4混淆砂浆(4).10厚1：3水泥砂浆打底划毛。B、粗装修墙面做法(用于卫生间、厨房)：(1)6厚1：2水泥砂浆结合层(2)12厚1：2水泥砂浆打底划毛。(用于其他房间)：(1)石膏腻子刮平(2)8厚1：1：4混淆砂浆(3)10厚1：3水泥砂浆打底C、地下室内墙：毛石墙面1：2.5水泥砂浆勾凹缝，清水墙面原浆勾凹缝。外墙面面砖墙面：贴面砖用1:3水泥砂浆打底，1:0.2:2水泥混淆砂浆粘贴。涂料墙面：抗裂砂浆打底，刷外墙涂料。楼地面地下室空中：平铺砖空中，20厚砂垫层，细砂扫缝。厨房卫生间楼面：构造层；聚氨酯两遍，EPE布厚3mm;100×100钢丝网片，沿墙四周设置聚苯乙烯泡沫塑料板条，高于垫层上皮平，热盘管，45厚C15细石混凝土垫层寻坡1％坡加热管上皮最薄处30厚。聚氨酯两遍；20厚1：2水泥砂浆抹面，。防水层做法：刷0.4厚聚氨酯防水涂膜防水层，刷0.6厚聚氨酯防水涂膜防水层，上层外表满刷底涂一层。水泥楼面〔各层楼梯及外阳台〕：20厚1：2.5水泥砂浆抹面压实赶光，素水泥浆一道，钢筋混凝土楼梯板上层。其他楼面：20厚1：2水泥砂浆抹面，50厚C15细石混凝土填充层，加热管上皮最薄处30厚。加热盘管，沿墙四周设置聚苯乙烯泡沫塑料板条，高于垫层上皮平。内墙面地下室内墙面：毛石墙1:1.5水泥砂浆凹缝，砖墙为原浆勾缝。〔用于楼梯间、市肆〕内墙涂料做法：外刷815涂料两遍。满刮石膏腻子两道；10厚1：1：4混淆砂浆罩面；10厚1：1：6混淆砂浆打底扫毛或划出纹道。粗装修墙面做法〔用于其他房间〕10厚1：1：4混淆砂浆罩面；10厚1：1：6混淆砂浆打底扫毛或划出纹道。顶棚楼梯间外刷815涂料两遍；满刮石膏腻子。不的房间满刮石膏腻子。门窗门为单框双玻平开塑钢组合门，窗为单框双玻平开塑钢窗。㈢构造方案特征本工程为框架构造，建筑抗震设防烈度为8度，建筑构造平安等级为二级。构造各工程标如下：表一：工程名称根底构造方法强度等级基底标高室外标高嘉华园11#楼独破根底C25表二：工程名称墙体材料混凝土强度等级梁板柱不的构件嘉华园11#楼加气块、50厚聚苯板、多孔砖、C30C30C30悬挑板为C30；过梁、墙为C20，根底垫层为C10，混凝土垫层为C15，小型构件、楼梯、过梁、构造柱、天沟挑檐、台阶压顶为C20，墙为C25㈣装备安装、材料说明1、水暖卫工程室内采暖系统为低温地板辐射、给水系统为〔PP-R〕热熔粘接，排水系统为四层以上及一层单独出户采纳UPVC内螺旋隔音排水管,四层以下及埋地出户管采纳机制铸铁管,消火栓系统为焊接。2、电气工程11#楼概况：序号工程采纳材料及做法1电源进户三相四线、电源电压220/380V，采纳VV22—1KV电力电缆穿管埋地在2、4单元引入，室外埋深1.4米。2导线选择—75—9型，电视干线采纳SYV—75—5型。电控门把持线采纳RVV、RVVP型导线。3导线敷设配电干线采纳SC管暗敷设，配电分干线采纳SC管暗敷设。地下室空中均穿钢管暗敷。4工程接地〔平安〕采纳TN—C—S保护接地系统，在图示位置做一组反复接地，旋绕根底一周，用40×40热镀锌扁钢与根底内主筋焊接。接地电阻实测不大年夜于4欧。接地极根数实测定。在地下室设总等电位箱，卫生间做部分等电位结合。5器具高度〔下口〕配电箱1.5米、宽带配线箱上边距顶0.2米、电视前端箱上边距顶米、电视分线箱底边距地米。总等电位箱底距地为0.4米，一般插座、信息插座为底距地米，空调插座为米。防水、带开关插座为1.5米，排烟机插座为米，暗开关米，声光控开关为1.8米。...
