建筑行业无粘结预应力筋工工艺标准（435-1996） VIP专享VIP免费

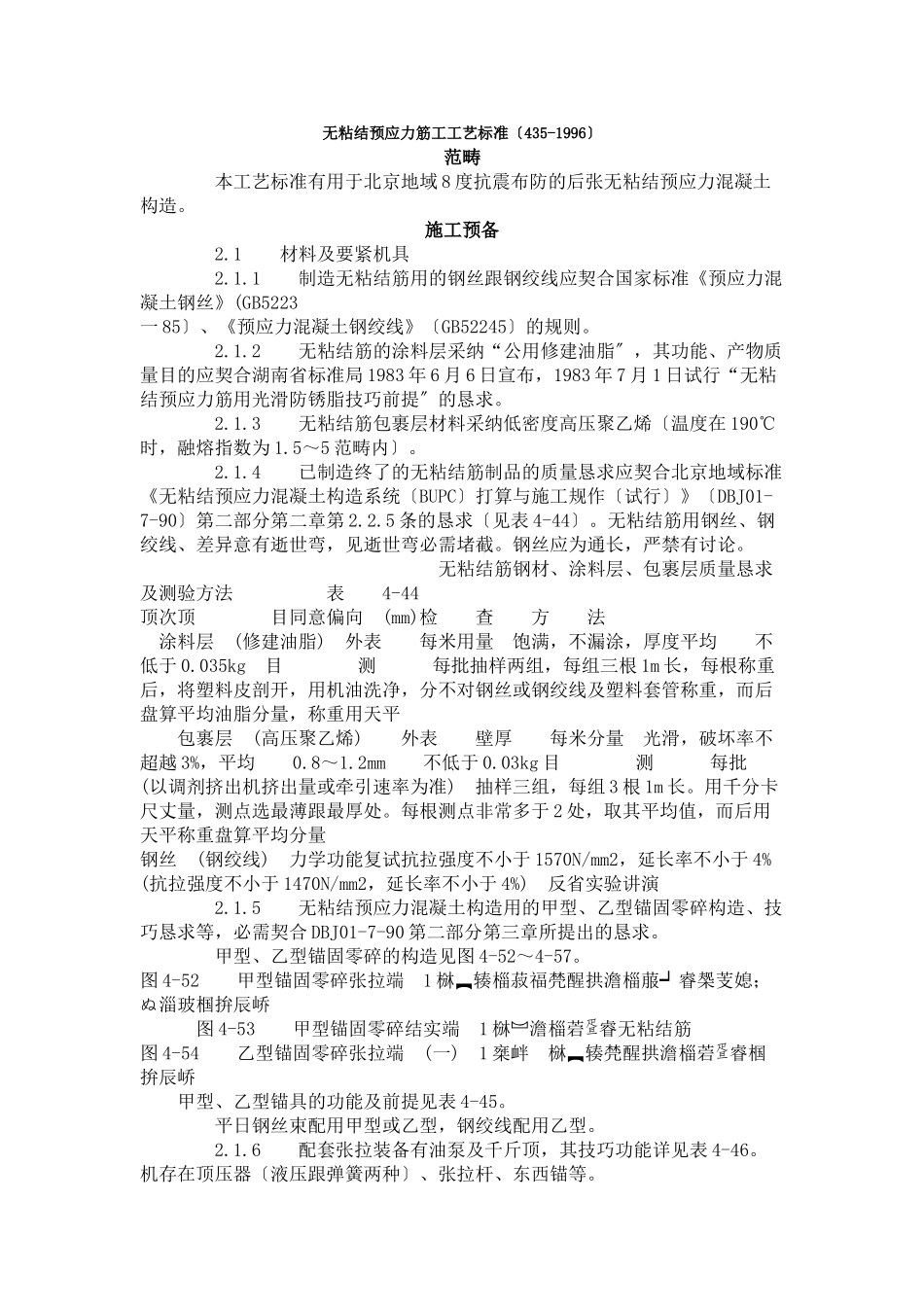

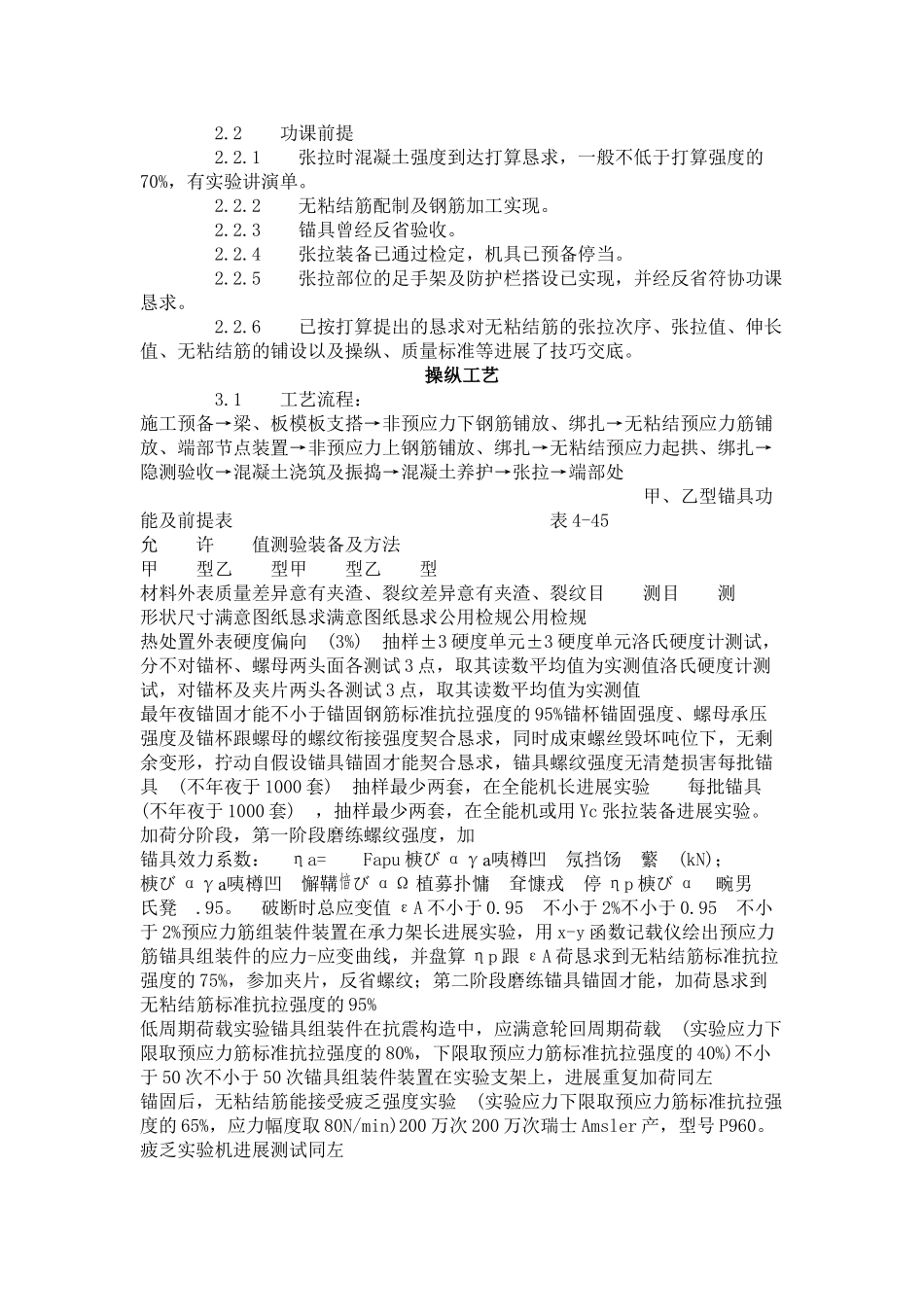

无粘结预应力筋工工艺标准〔435-1996〕范畴本工艺标准有用于北京地域8度抗震布防的后张无粘结预应力混凝土构造。施工预备2.1材料及要紧机具2.1.1制造无粘结筋用的钢丝跟钢绞线应契合国家标准《预应力混凝土钢丝》(GB5223一85〕、《预应力混凝土钢绞线》〔GB52245〕的规则。2.1.2无粘结筋的涂料层采纳“公用修建油脂〞，其功能、产物质量目的应契合湖南省标准局1983年6月6日宣布，1983年7月1日试行“无粘结预应力筋用光滑防锈脂技巧前提〞的恳求。2.1.3无粘结筋包裹层材料采纳低密度高压聚乙烯〔温度在190℃时，融熔指数为1.5～5范畴内〕。2.1.4已制造终了的无粘结筋制品的质量恳求应契合北京地域标准《无粘结预应力混凝土构造系统〔BUPC〕打算与施工规作〔试行〕》〔DBJ01-7-90〕第二部分第二章第2.2.5条的恳求〔见表4-44〕。无粘结筋用钢丝、钢绞线、差异意有逝世弯，见逝世弯必需堵截。钢丝应为通长，严禁有讨论。无粘结筋钢材、涂料层、包裹层质量恳求及测验方法表4-44顶次顶目同意偏向(mm)检查方法涂料层(修建油脂)外表每米用量饱满，不漏涂，厚度平均不低于0.035kg目测每批抽样两组，每组三根1m长，每根称重后，将塑料皮剖开，用机油洗净，分不对钢丝或钢绞线及塑料套管称重，而后盘算平均油脂分量，称重用天平包裹层(高压聚乙烯)外表壁厚每米分量光滑，破坏率不超越3%，平均0.8～1.2mm不低于0.03kg目测每批(以调剂挤出机挤出量或牵引速率为准)抽样三组，每组3根1m长。用千分卡尺丈量，测点选最薄跟最厚处。每根测点非常多于2处，取其平均值，而后用天平称重盘算平均分量钢丝(钢绞线)力学功能复试抗拉强度不小于1570N/mm2，延长率不小于4%(抗拉强度不小于1470N/mm2，延长率不小于4%)反省实验讲演2.1.5无粘结预应力混凝土构造用的甲型、乙型锚固零碎构造、技巧恳求等，必需契合DBJ01-7-90第二部分第三章所提出的恳求。甲型、乙型锚固零碎的构造见图4-52～4-57。图4-52甲型锚固零碎张拉端1椕辏椔菽福棾醒拱澹椔菔┙睿椝芰媳；ぬ淄玻椢拚辰峤图4-53甲型锚固零碎结实端1椕澹椔菪睿无粘结筋图4-54乙型锚固零碎张拉端(一)1椉衅椕辏棾醒拱澹椔菪睿椢拚辰峤甲型、乙型锚具的功能及前提见表4-45。平日钢丝束配用甲型或乙型，钢绞线配用乙型。2.1.6配套张拉装备有油泵及千斤顶，其技巧功能详见表4-46。机存在顶压器〔液压跟弹簧两种〕、张拉杆、东西锚等。2.2功课前提2.2.1张拉时混凝土强度到达打算恳求，一般不低于打算强度的70%，有实验讲演单。2.2.2无粘结筋配制及钢筋加工实现。2.2.3锚具曾经反省验收。2.2.4张拉装备已通过检定，机具已预备停当。2.2.5张拉部位的足手架及防护栏搭设已实现，并经反省符协功课恳求。2.2.6已按打算提出的恳求对无粘结筋的张拉次序、张拉值、伸长值、无粘结筋的铺设以及操纵、质量标准等进展了技巧交底。操纵工艺3.1工艺流程：施工预备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点装置→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐测验收→混凝土浇筑及振捣→混凝土养护→张拉→端部处甲、乙型锚具功能及前提表表4-45允许值测验装备及方法甲型乙型甲型乙型材料外表质量差异意有夹渣、裂纹差异意有夹渣、裂纹目测目测形状尺寸满意图纸恳求满意图纸恳求公用检规公用检规热处置外表硬度偏向(3%)抽样±3硬度单元±3硬度单元洛氏硬度计测试，分不对锚杯、螺母两头面各测试3点，取其读数平均值为实测值洛氏硬度计测试，对锚杯及夹片两头各测试3点，取其读数平均值为实测值最年夜锚固才能不小于锚固钢筋标准抗拉强度的95%锚杯锚固强度、螺母承压强度及锚杯跟螺母的螺纹衔接强度契合恳求，同时成束螺丝毁坏吨位下，无剩余变形，拧动自假设锚具锚固才能契合恳求，锚具螺纹强度无清楚损害每批锚具(不年夜于1000套)抽样最少两套，在全能机长进展实验每批锚具(不年夜于1000套)，抽样最少两套，在全能机或用Yc张拉装备进展实验。加荷分阶段，第一阶段磨练螺纹强度，加锚具效力系数：ηa=Fapu椩びαγ咦樽凹氖挡饧蘩(kN)；椩びαγ咦樽凹懈鞲びαΩ植募扑慵耷慷戎停ηp椩びα畹男氏凳....
