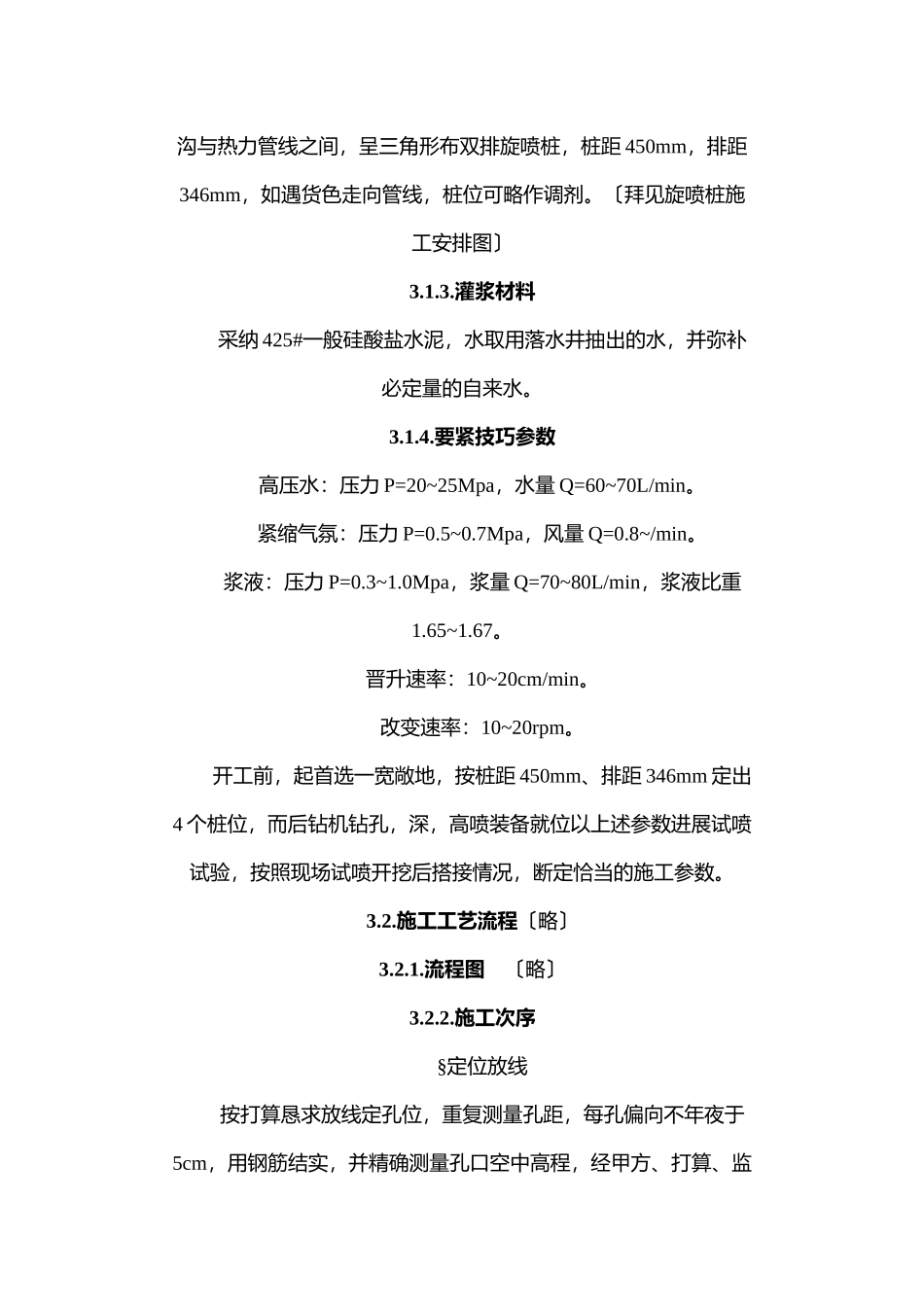

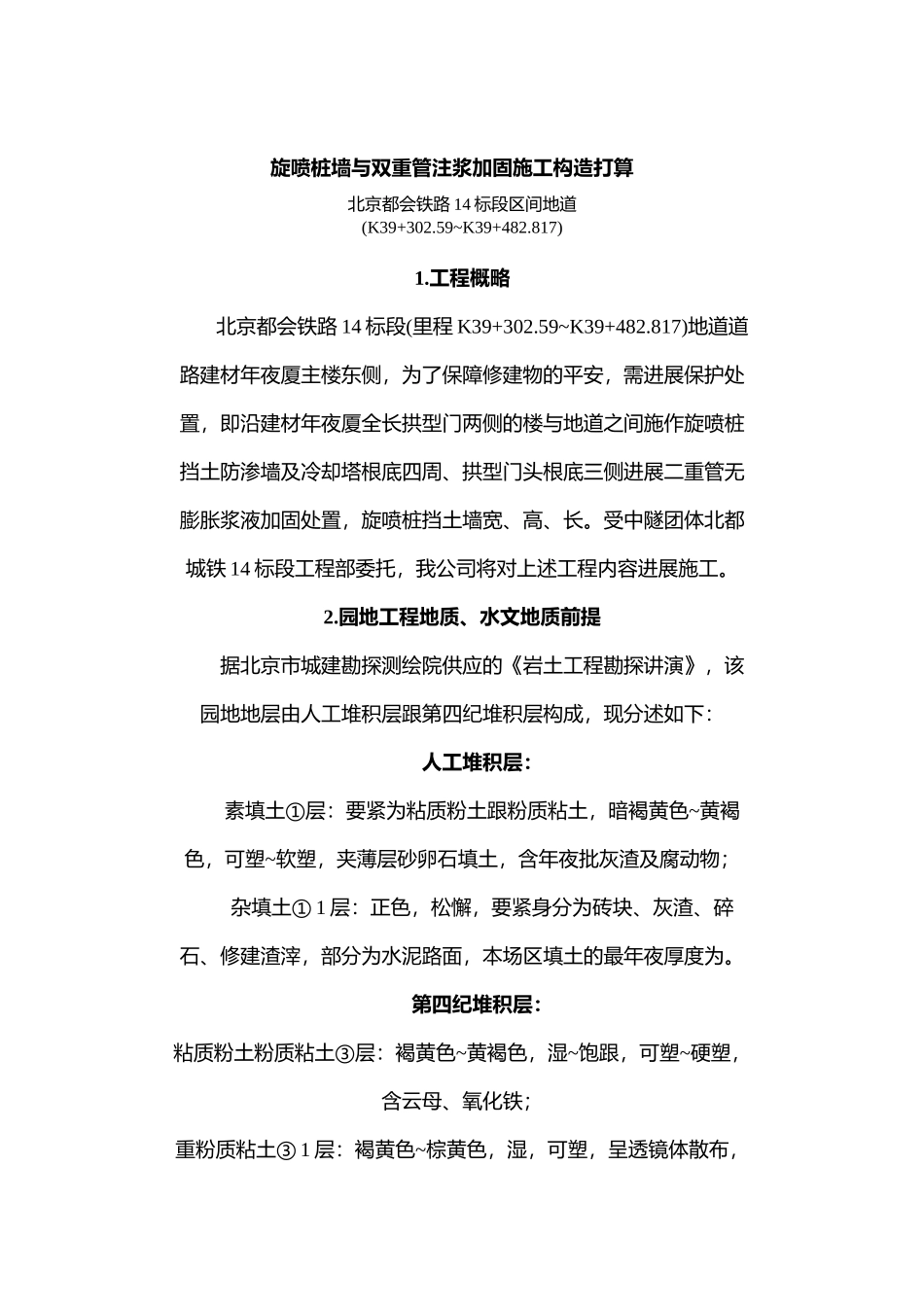

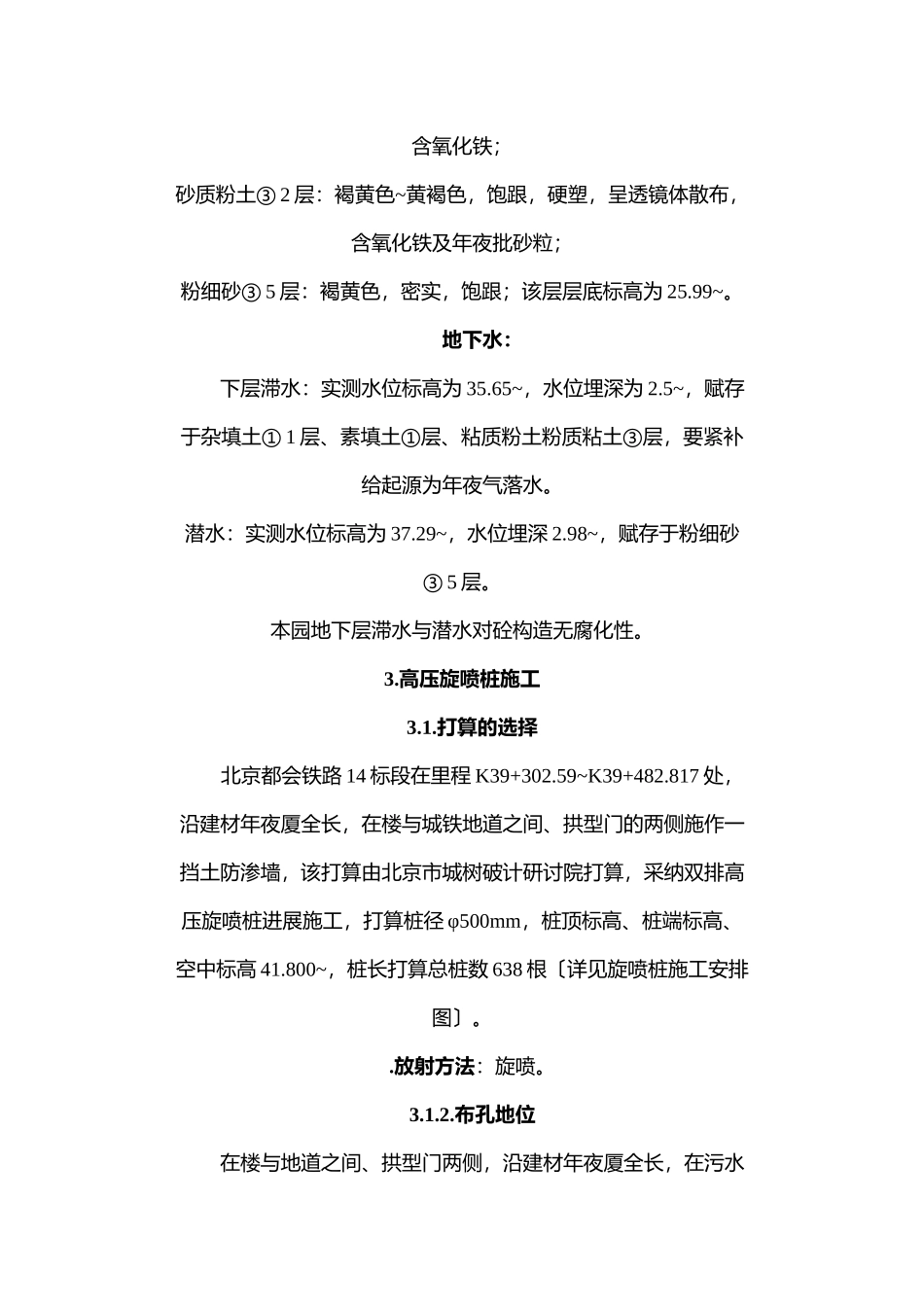

旋喷桩墙与双重管注浆加固施工构造打算北京都会铁路14标段区间地道(K39+302.59~K39+482.817)1.工程概略北京都会铁路14标段(里程K39+302.59~K39+482.817)地道道路建材年夜厦主楼东侧，为了保障修建物的平安，需进展保护处置，即沿建材年夜厦全长拱型门两侧的楼与地道之间施作旋喷桩挡土防渗墙及冷却塔根底四周、拱型门头根底三侧进展二重管无膨胀浆液加固处置，旋喷桩挡土墙宽、高、长。受中隧团体北都城铁14标段工程部委托，我公司将对上述工程内容进展施工。2.园地工程地质、水文地质前提据北京市城建勘探测绘院供应的《岩土工程勘探讲演》，该园地地层由人工堆积层跟第四纪堆积层构成，现分述如下：人工堆积层：素填土①层：要紧为粘质粉土跟粉质粘土，暗褐黄色~黄褐色，可塑~软塑，夹薄层砂卵石填土，含年夜批灰渣及腐动物；杂填土①1层：正色，松懈，要紧身分为砖块、灰渣、碎石、修建渣滓，部分为水泥路面，本场区填土的最年夜厚度为。第四纪堆积层：粘质粉土粉质粘土③层：褐黄色~黄褐色，湿~饱跟，可塑~硬塑，含云母、氧化铁；重粉质粘土③1层：褐黄色~棕黄色，湿，可塑，呈透镜体散布，含氧化铁；砂质粉土③2层：褐黄色~黄褐色，饱跟，硬塑，呈透镜体散布，含氧化铁及年夜批砂粒；粉细砂③5层：褐黄色，密实，饱跟；该层层底标高为25.99~。地下水：下层滞水：实测水位标高为35.65~，水位埋深为2.5~，赋存于杂填土①1层、素填土①层、粘质粉土粉质粘土③层，要紧补给起源为年夜气落水。潜水：实测水位标高为37.29~，水位埋深2.98~，赋存于粉细砂③5层。本园地下层滞水与潜水对砼构造无腐化性。3.高压旋喷桩施工3.1.打算的选择北京都会铁路14标段在里程K39+302.59~K39+482.817处，沿建材年夜厦全长，在楼与城铁地道之间、拱型门的两侧施作一挡土防渗墙，该打算由北京市城树破计研讨院打算，采纳双排高压旋喷桩进展施工，打算桩径φ500mm，桩顶标高、桩端标高、空中标高41.800~，桩长打算总桩数638根〔详见旋喷桩施工安排图〕。.放射方法：旋喷。3.1.2.布孔地位在楼与地道之间、拱型门两侧，沿建材年夜厦全长，在污水沟与热力管线之间，呈三角形布双排旋喷桩，桩距450mm，排距346mm，如遇货色走向管线，桩位可略作调剂。〔拜见旋喷桩施工安排图〕3.1.3.灌浆材料采纳425#一般硅酸盐水泥，水取用落水井抽出的水，并弥补必定量的自来水。3.1.4.要紧技巧参数高压水：压力P=20~25Mpa，水量Q=60~70L/min。紧缩气氛：压力P=0.5~0.7Mpa，风量Q=0.8~/min。浆液：压力P=0.3~1.0Mpa，浆量Q=70~80L/min，浆液比重1.65~1.67。晋升速率：10~20cm/min。改变速率：10~20rpm。开工前，起首选一宽敞地，按桩距450mm、排距346mm定出4个桩位，而后钻机钻孔，深，高喷装备就位以上述参数进展试喷试验，按照现场试喷开挖后搭接情况，断定恰当的施工参数。3.2.施工工艺流程〔略〕3.2.1.流程图〔略〕3.2.2.施工次序§定位放线按打算恳求放线定孔位，重复测量孔距，每孔偏向不年夜于5cm，用钢筋结实，并精确测量孔口空中高程，经甲方、打算、监理多方核验承认。§钻孔采纳XXY-100型钻机钻进，泥浆护壁，钻进进程中，须随时留意不雅看钻机的任务情况，钻孔不垂直度操纵在0.5%范畴内。§下放射管将高喷台车移至孔口，进步展空中试喷以调剂放射压力，为防止水、气嘴堵塞，下管前可用胶布包扎，下放射管要下到放射深度。§制浆按打算恳求制备浆液，并精确测量浆液比重。高喷灌浆采纳425#一般硅酸盐水泥，按照地层前提，可以应用回浆与水泥料混杂拌制水泥浆液，按照灰浆浆液比重恰当调剂水泥参加量，浆液比重操纵在1.65~1.67。§放射晋升放射管下到打算深度，开始送入契合恳求的水、气、浆，待浆液冒出孔口后，即按打算的晋升速率、改变速率，自下而上开始放射、改变、晋升，直到打算的终喷高度停喷，并提出放射管。§回灌放射灌浆终了后，应应用水泥浆进展回灌，直到孔内浆液面不下沉为止。§冲刷放射终了后，应实时将管路冲刷洁净，以防堵塞。3.3.特别情况处置孔口不返浆时，应查明缘故停顿晋升放射管，通过停喷、静喷、或加年夜浆液稠度，屡次重复直至返浆。因停电、机器事变停喷后，接着放射时，应将放射...
