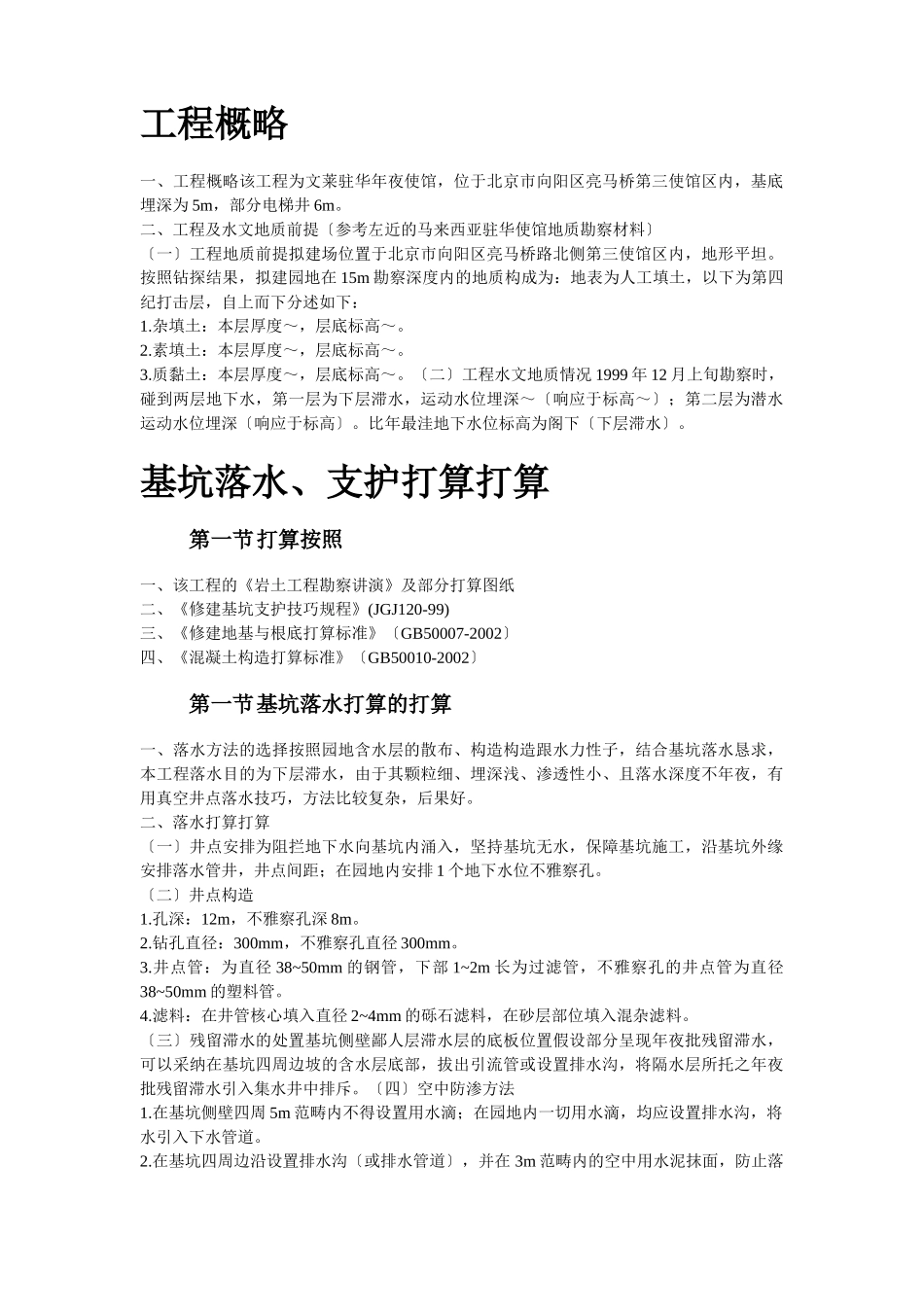

目录工程概略一、工程概略该工程为文莱驻华年夜使馆，位于北京市向阳区亮马桥第三使馆区内，基底埋深为5m，部分电梯井6m。二、工程及水文地质前提〔参考左近的马来西亚驻华使馆地质勘察材料〕〔一〕工程地质前提拟建场位置于北京市向阳区亮马桥路北侧第三使馆区内，地形平坦。按照钻探结果，拟建园地在15m勘察深度内的地质构成为：地表为人工填土，以下为第四纪打击层，自上而下分述如下：1.杂填土：本层厚度～，层底标高～。2.素填土：本层厚度～，层底标高～。3.质黏土：本层厚度～，层底标高～。〔二〕工程水文地质情况1999年12月上旬勘察时，碰到两层地下水，第一层为下层滞水，运动水位埋深～〔响应于标高～〕；第二层为潜水运动水位埋深〔响应于标高〕。比年最洼地下水位标高为阁下〔下层滞水〕。基坑落水、支护打算打算第一节打算按照一、该工程的《岩土工程勘察讲演》及部分打算图纸二、《修建基坑支护技巧规程》(JGJ120-99)三、《修建地基与根底打算标准》〔GB50007-2002〕四、《混凝土构造打算标准》〔GB50010-2002〕第一节基坑落水打算的打算一、落水方法的选择按照园地含水层的散布、构造构造跟水力性子，结合基坑落水恳求，本工程落水目的为下层滞水，由于其颗粒细、埋深浅、渗透性小、且落水深度不年夜，有用真空井点落水技巧，方法比较复杂，后果好。二、落水打算打算〔一〕井点安排为阻拦地下水向基坑内涌入，坚持基坑无水，保障基坑施工，沿基坑外缘安排落水管井，井点间距；在园地内安排1个地下水位不雅察孔。〔二〕井点构造1.孔深：12m，不雅察孔深8m。2.钻孔直径：300mm，不雅察孔直径300mm。3.井点管：为直径38~50mm的钢管，下部1~2m长为过滤管，不雅察孔的井点管为直径38~50mm的塑料管。4.滤料：在井管核心填入直径2~4mm的砾石滤料，在砂层部位填入混杂滤料。〔三〕残留滞水的处置基坑侧壁鄙人层滞水层的底板位置假设部分呈现年夜批残留滞水，可以采纳在基坑四周边坡的含水层底部，拔出引流管或设置排水沟，将隔水层所托之年夜批残留滞水引入集水井中排斥。〔四〕空中防渗方法1.在基坑侧壁四周5m范畴内不得设置用水滴；在园地内一切用水滴，均应设置排水沟，将水引入下水管道。2.在基坑四周边沿设置排水沟〔或排水管道〕，并在3m范畴内的空中用水泥抹面，防止落雨跟人工用水的入渗。3.基坑边坡坡面运用水泥砂浆抹面，以防旱季落雨入渗惹起边坡坍塌。4.堵塞并排斥基坑周边左近的人防通道、高低水管道跟暖气沟等的积水，防止涌入基坑。第一节基坑支护打算的打算一、基坑支护打算的打算〔一〕护坡方式为确保边坡平安，并落低本钱，东、南坡采纳1∶0.1土钉墙支护，西、北坡采纳1∶0.4的天然放坡。预留胖槽临时思索为，正式施工时可以按照土建施工方的恳求进展预留。〔二〕构造内力盘算：采纳启明星基坑支护软件盘算综算盘算结果，得出如下数据：土钉墙放坡1∶土钉垂直间距土钉程度间距土钉倾角10°土钉直径100mm土钉水泥浆体强度20MPa土钉水泥浆配比土钉主筋规格及长度表1排数123锚筋规格φ20φ20φ20锚筋长度(m)放射混凝土打算强度：C20水泥：砂：碎石：8880速凝剂＝1∶2∶2∶0.03(此为分量比〕放射厚度：100mm钢筋网：φ6.5200mm×200mm，保护层为30～50mm。〔三〕工程量〔估算值、不作为报价用〕〔见表2〕工程量表2序号分项工程工程量1土方**万m22土钉墙**m2施工总体布署第一节施工次序及进度〔各工序的综合和谐〕落水该工程中，落水的质量是阻碍全部工期的要害，因此在落水施工中切弗成自觉抢工期，尤其在洗井的工序上必需到达水清砂净，落水井施工及排水干管的铺打算划相对工期为10天。只管与护坡桩、土方共同，增加单独占用工期的天数。土钉墙土钉墙与土方亲切共同施工，按照地质情况采纳分层、分段开挖，并进展土钉墙支护施工三、土方〔一〕开挖次序：出场后起首开挖土钉墙10m宽任务面，第一步挖至(第一层土钉在)；第二步挖至；第三步挖至，依此类推至槽底。〔二〕土方坡道：视现场拆迁情况而定。〔三〕坡道扫尾：用挖土机收土。〔四〕土方任务量约为**万，可能此步工期约为**天。第二节根底施工阶段的施工流程一、工艺流程〔见图1〕图1工艺流程二、进...
