建筑行业小型水电站前池施工组织设计方案（三标） VIP免费

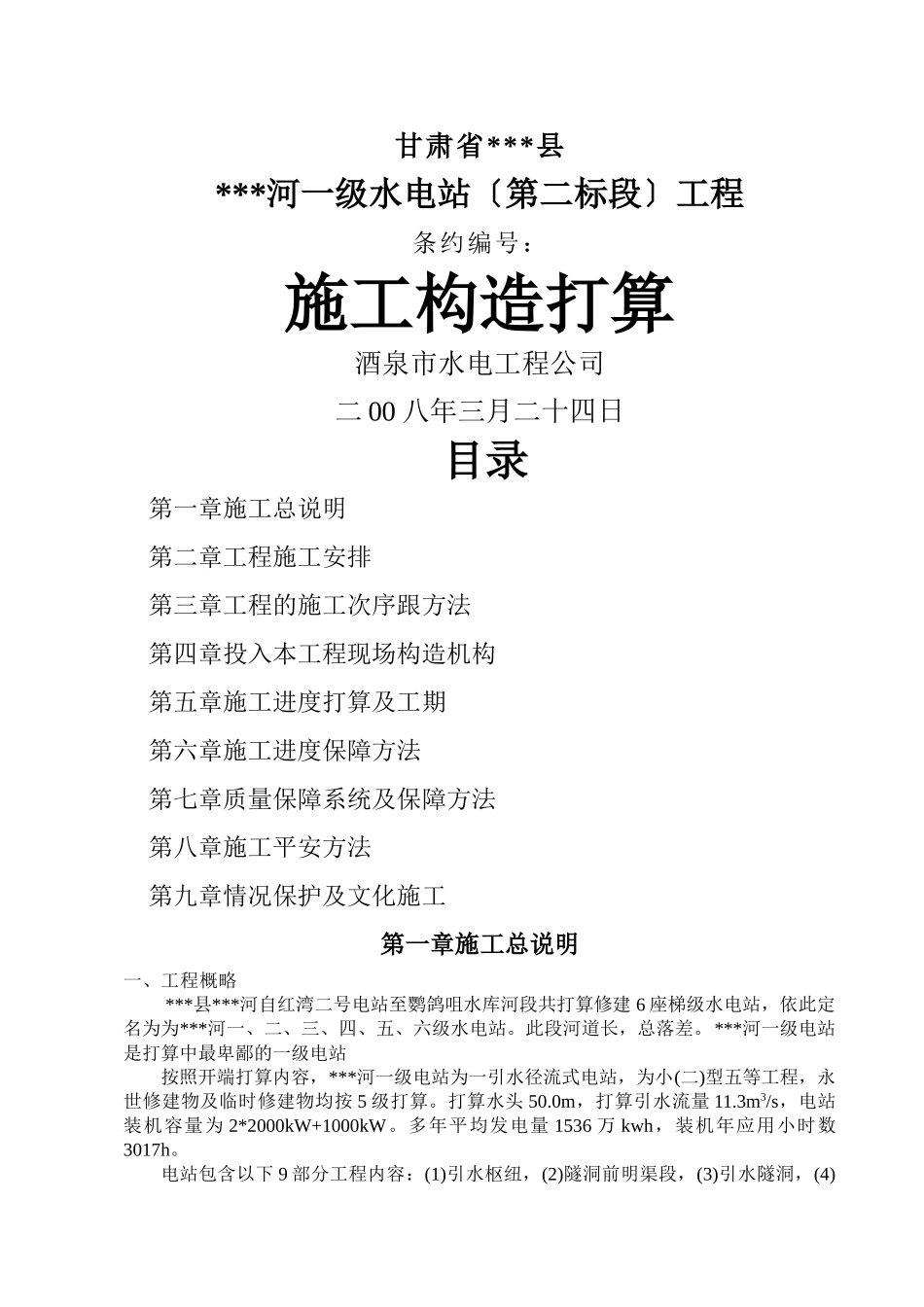

甘肃省***县***河一级水电站〔第二标段〕工程条约编号：施工构造打算酒泉市水电工程公司二00八年三月二十四日目录第一章施工总说明第二章工程施工安排第三章工程的施工次序跟方法第四章投入本工程现场构造机构第五章施工进度打算及工期第六章施工进度保障方法第七章质量保障系统及保障方法第八章施工平安方法第九章情况保护及文化施工第一章施工总说明一、工程概略***县***河自红湾二号电站至鹦鸽咀水库河段共打算修建6座梯级水电站，依此定名为为***河一、二、三、四、五、六级水电站。此段河道长，总落差。***河一级电站是打算中最卑鄙的一级电站按照开端打算内容，***河一级电站为一引水径流式电站，为小(二)型五等工程，永世修建物及临时修建物均按5级打算。打算水头50.0m，打算引水流量11.3m3/s，电站装机容量为2*2000kW+1000kW。多年平均发电量1536万kwh，装机年应用小时数3017h。电站包含以下9部分工程内容：(1)引水枢纽，(2)隧洞前明渠段，(3)引水隧洞，(4)隧洞后明渠段，(5)压力前池，(6)压力管道，(7)发电厂房，(8)尾沟渠，(9)升压站及生涯区。引水枢纽修建在***县环城路年夜桥卑鄙400m处，从枢纽修建明渠引水至桦树湾卑鄙侧山行进入隧洞，在红沟口右侧山前三级阶地出隧洞修建压力前池，在红沟口右侧***河左岸修建发电厂房，尾水送入***河。第三标段工程内容如下：1、隧洞后明渠段隧洞后明渠段自桩号3+685开始，在桩号3+829.9处至前池突变段，全长144.9米。全部座落在山前三级阶地下缘，地形相对宽阔，针对与渠线垂直偏向坡落较年夜的特色，引沟渠采纳梯形打算引水面减轻力墩墙的复式断面。2、压力前池〔1〕前池总体打算在桩号3+829.9处接压力前池，泄水陡槽早年池侧槽接至卑鄙红沟内。前池与进水压力管夹角123度，前池总长23米，最年夜挖深13米，水平偏向挖进23.4米，泄水陡槽98米，压力管线220米，泄水陡槽长度98米。消能高差17米。〔2〕构造打算：压力前池桩号4+700.02-4+743.12，总长43.1米。要紧由突变段、前室、溢流堰、冲沙闸、拦污栅室及进水室构成，安排为侧向溢流、排沙；堰端拐角，正向进水的方法。进水室设疾速事变闸门一扇，后接压力钢管突变段。前室底坡I=1/6.59，底部高程2210.1-2206.94米，顶部高程2241.96米，前室底部用40cm厚C20钢筋砼衬砌，边墙为锚筋砼跟C15细粒砼砌石，挡土墙组合式构造。锚筋砼厚度20cm。前池左侧安排溢流堰，溢流堰长18米，堰顶高程，溢流堰下设侧槽将水汇入陡槽，陡槽总长98米，纵坡1：8，断面为矩形，高度为2，边墙采纳C15细粒砼砌石重力挡墙的方法，边墙迎水面打算为20cm锚筋砼，底部用40cm的钢筋砼衬砌，陡槽末了安排挑流鼻坎，泄水挑流消能后流入红沟。前室左侧末了设置冲沙闸，配套潜孔式平板钢闸门与螺杆式启闭机。二、条约范畴及工期恳求1〕条约范畴：压力前池、隧洞后明渠段及隶属修建物2〕工期恳求：本工程开工时间开端订定于2008年5月1日，工程开工时间为2008年10月25日，总日历天数为178天。三、水文气象跟工程地质1水文气象隆昌河道域属年夜陆性干早气象，温差年夜，夏季酷热，雨量稀疏，蒸发剧烈，夏季酷寒，冰期长达四个月之久。多年平均落水量253.7mm，落水要紧在6—9月份，年平均蒸发量1828mm，年平均气温3.6"C，年平均日照时数2665小时，无霜期120天，平均风速2.5m/s，最和风速20m/s，多年平均冻土深度150cm。隆昌河径流要紧由落水跟融冰化雪所补给，径流在年内调配极不平均，绝年夜部分会合在每年汛期6~9月，最年夜年夜水多发作在7、8两月。施工期打算年夜水：施工期防洪标准按五年一遇年夜水思索，施工期打算年夜水如下表:工程4月5月6月7-8月9月10月枢纽、厂房6.2320.955.412726.44.812、工程地质〔1〕洞出口~前池连接段明渠工程地质前提及评估此地段为全断面深挖方，地层前提为Q4、Q3砂砾石，地基地质前提精良。〔2〕前池段工程地质前提：地层前提为Q4、Q3砂砾石，地基地质前提精良，砂砾石身分为灰绿色蜕变岩、砂砾岩，呈次棱角状，无分选，承载力满意打算及施工恳求，四、本工程施工特色1、施工交通：前池在张肃公路右侧，施工场面会合，隧洞出口在红沟口右岸的三级阶地上，须结合前池施工修建出场路途30...
