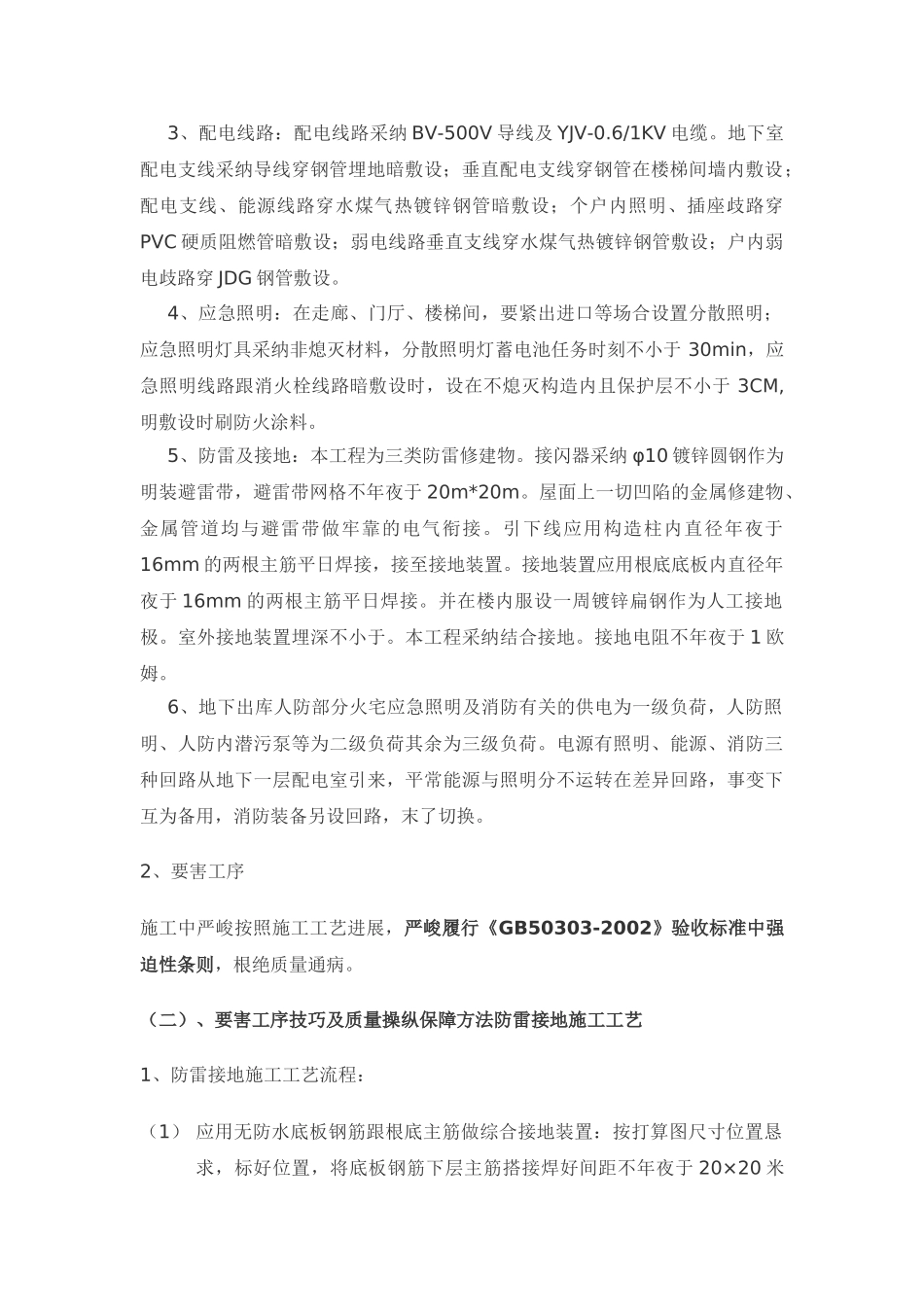

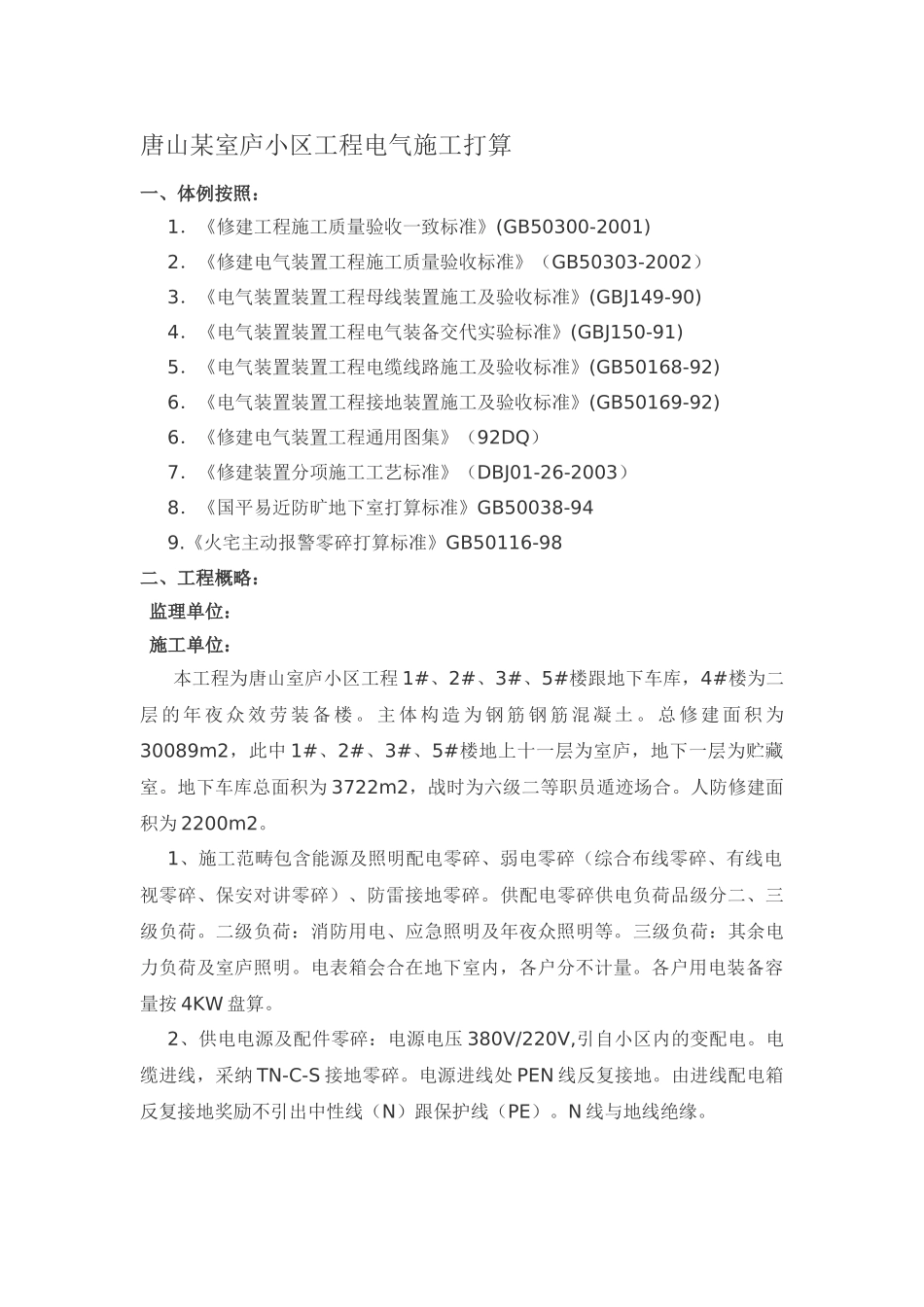

唐山某室庐小区工程电气施工打算一、体例按照：1．《修建工程施工质量验收一致标准》(GB50300-2001)2．《修建电气装置工程施工质量验收标准》（GB50303-2002）3．《电气装置装置工程母线装置施工及验收标准》(GBJ149-90)4．《电气装置装置工程电气装备交代实验标准》(GBJ150-91)5．《电气装置装置工程电缆线路施工及验收标准》(GB50168-92)6．《电气装置装置工程接地装置施工及验收标准》(GB50169-92)6．《修建电气装置工程通用图集》（92DQ）7．《修建装置分项施工工艺标准》（DBJ01-26-2003）8．《国平易近防旷地下室打算标准》GB50038-949.《火宅主动报警零碎打算标准》GB50116-98二、工程概略：监理单位：施工单位：本工程为唐山室庐小区工程1#、2#、3#、5#楼跟地下车库，4#楼为二层的年夜众效劳装备楼。主体构造为钢筋钢筋混凝土。总修建面积为30089m2，此中1#、2#、3#、5#楼地上十一层为室庐，地下一层为贮藏室。地下车库总面积为3722m2，战时为六级二等职员遁迹场合。人防修建面积为2200m2。1、施工范畴包含能源及照明配电零碎、弱电零碎（综合布线零碎、有线电视零碎、保安对讲零碎）、防雷接地零碎。供配电零碎供电负荷品级分二、三级负荷。二级负荷：消防用电、应急照明及年夜众照明等。三级负荷：其余电力负荷及室庐照明。电表箱会合在地下室内，各户分不计量。各户用电装备容量按4KW盘算。2、供电电源及配件零碎：电源电压380V/220V,引自小区内的变配电。电缆进线，采纳TN-C-S接地零碎。电源进线处PEN线反复接地。由进线配电箱反复接地奖励不引出中性线（N）跟保护线（PE）。N线与地线绝缘。3、配电线路：配电线路采纳BV-500V导线及YJV-0.6/1KV电缆。地下室配电支线采纳导线穿钢管埋地暗敷设；垂直配电支线穿钢管在楼梯间墙内敷设；配电支线、能源线路穿水煤气热镀锌钢管暗敷设；个户内照明、插座歧路穿PVC硬质阻燃管暗敷设；弱电线路垂直支线穿水煤气热镀锌钢管敷设；户内弱电歧路穿JDG钢管敷设。4、应急照明：在走廊、门厅、楼梯间，要紧出进口等场合设置分散照明；应急照明灯具采纳非熄灭材料，分散照明灯蓄电池任务时刻不小于30min，应急照明线路跟消火栓线路暗敷设时，设在不熄灭构造内且保护层不小于3CM,明敷设时刷防火涂料。5、防雷及接地：本工程为三类防雷修建物。接闪器采纳φ10镀锌圆钢作为明装避雷带，避雷带网格不年夜于20m*20m。屋面上一切凹陷的金属修建物、金属管道均与避雷带做牢靠的电气衔接。引下线应用构造柱内直径年夜于16mm的两根主筋平日焊接，接至接地装置。接地装置应用根底底板内直径年夜于16mm的两根主筋平日焊接。并在楼内服设一周镀锌扁钢作为人工接地极。室外接地装置埋深不小于。本工程采纳结合接地。接地电阻不年夜于1欧姆。6、地下出库人防部分火宅应急照明及消防有关的供电为一级负荷，人防照明、人防内潜污泵等为二级负荷其余为三级负荷。电源有照明、能源、消防三种回路从地下一层配电室引来，平常能源与照明分不运转在差异回路，事变下互为备用，消防装备另设回路，末了切换。2、要害工序施工中严峻按照施工工艺进展，严峻履行《GB50303-2002》验收标准中强迫性条则，根绝质量通病。（二）、要害工序技巧及质量操纵保障方法防雷接地施工工艺1、防雷接地施工工艺流程：（1）应用无防水底板钢筋跟根底主筋做综合接地装置：按打算图尺寸位置恳求，标好位置，将底板钢筋下层主筋搭接焊好间距不年夜于20×20米的网格，并在恰当位置取假设干点与下层钢筋做牢靠焊接；再将柱主筋（特别多于2根）底部与根底主筋、底板下层主筋搭接焊好,差异标高处应用两根竖向构造筋高低贯穿，消弭药皮，并在室外每个测试点空中以下1米处预留40×4热镀锌扁钢至散水以外，并将两根主筋用色漆做好标记以便于引出跟反省。及时请质检部分及监理进展隐检，同时做好隐检记载。（2）按照打算图位置应用修建物构造内两根主筋（Φ≥16mm，牢靠衔接）作为防雷引下线，引下线沿修建物周圈平均安排，间距不年夜于18m。（3）30米以上作均压环防侧击雷：每隔3层沿修建物四周应用构造圈梁里的主筋与引下线用事后预备好的约20cm长Φ10跨接圆钢焊接成一体，同时用25*4镀锌...
