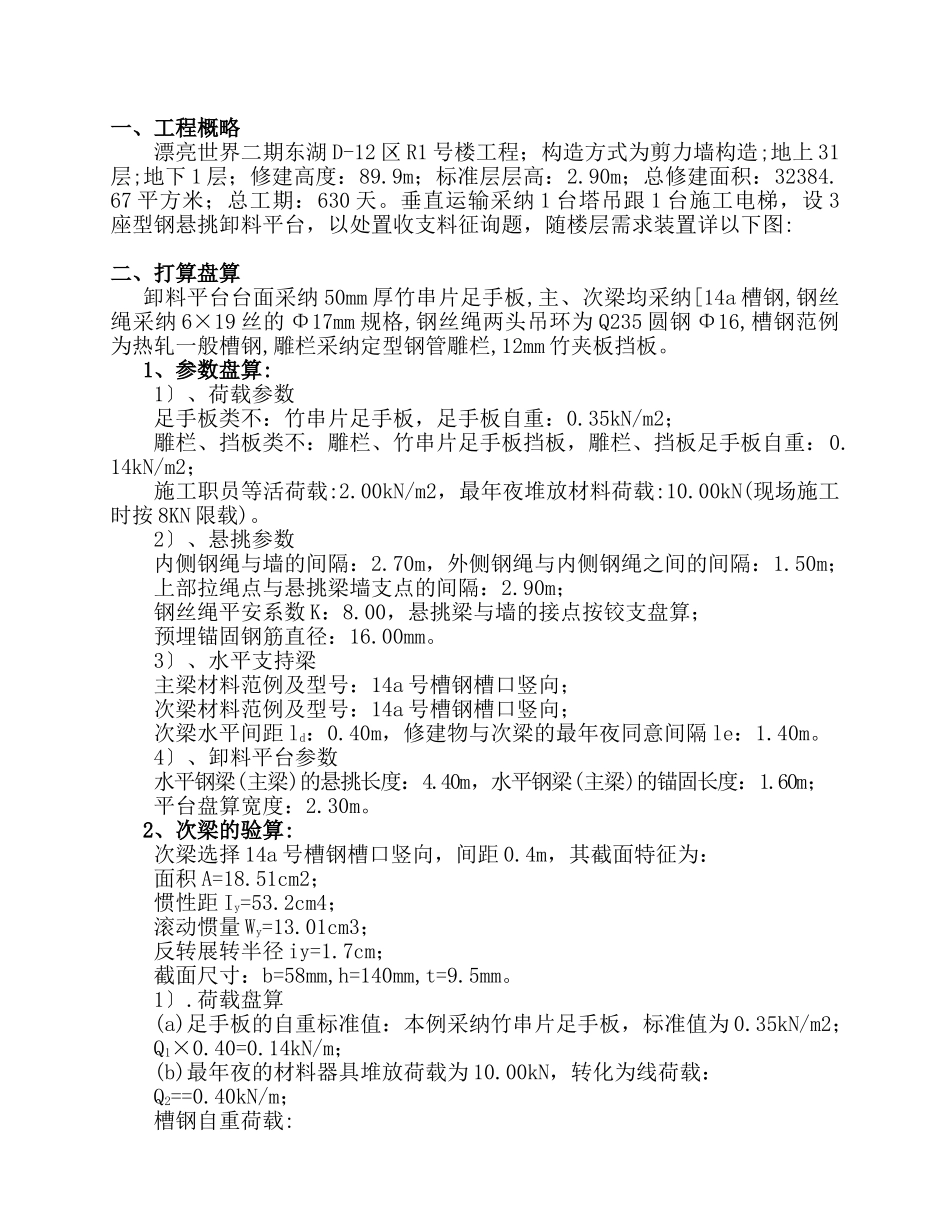

一、工程概略漂亮世界二期东湖D-12区R1号楼工程；构造方式为剪力墙构造;地上31层;地下1层；修建高度：89.9m；标准层层高：2.90m；总修建面积：32384.67平方米；总工期：630天。垂直运输采纳1台塔吊跟1台施工电梯，设3座型钢悬挑卸料平台，以处置收支料征询题，随楼层需求装置详以下图:二、打算盘算卸料平台台面采纳50mm厚竹串片足手板,主、次梁均采纳[14a槽钢,钢丝绳采纳6×19丝的Φ17mm规格,钢丝绳两头吊环为Q235圆钢Φ16,槽钢范例为热轧一般槽钢,雕栏采纳定型钢管雕栏,12mm竹夹板挡板。1、参数盘算:1〕、荷载参数足手板类不：竹串片足手板，足手板自重：0.35kN/m2；雕栏、挡板类不：雕栏、竹串片足手板挡板，雕栏、挡板足手板自重：0.14kN/m2；施工职员等活荷载:2.00kN/m2，最年夜堆放材料荷载:10.00kN(现场施工时按8KN限载)。2〕、悬挑参数内侧钢绳与墙的间隔：2.70m，外侧钢绳与内侧钢绳之间的间隔：1.50m；上部拉绳点与悬挑梁墙支点的间隔：2.90m；钢丝绳平安系数K：8.00，悬挑梁与墙的接点按铰支盘算；预埋锚固钢筋直径：16.00mm。3〕、水平支持梁主梁材料范例及型号：14a号槽钢槽口竖向；次梁材料范例及型号：14a号槽钢槽口竖向；次梁水平间距ld：0.40m，修建物与次梁的最年夜同意间隔le：1.40m。4〕、卸料平台参数水平钢梁(主梁)的悬挑长度：4.40m，水平钢梁(主梁)的锚固长度：1.60m；平台盘算宽度：2.30m。2、次梁的验算:次梁选择14a号槽钢槽口竖向，间距0.4m，其截面特征为：面积A=18.51cm2；惯性距Iy=53.2cm4；滚动惯量Wy=13.01cm3；反转展转半径iy=1.7cm；截面尺寸：b=58mm,h=140mm,t=9.5mm。1〕.荷载盘算(a)足手板的自重标准值：本例采纳竹串片足手板，标准值为0.35kN/m2；Q1×0.40=0.14kN/m；(b)最年夜的材料器具堆放荷载为10.00kN，转化为线荷载：Q2==0.40kN/m；槽钢自重荷载:Q3=0.14kN/m；×(Q1+Q2+Q3)×(0.14+0.40+0.14)=0.81kN；×××2.30=2.58kN。2〕.内力验算内力按照会合荷载P与均布荷载q感化下的简支梁盘算，盘算简图如下：最年夜弯矩M的盘算公式为：经盘算失掉，最年夜弯矩M==2.02kN.m。3〕.抗弯强度验算次梁应力：此中---截面塑性开展系数，取1.05；---钢材的抗压强度打算值，[f]=215.00N/mm2；次梁槽钢的最年夜应力盘算值σ==147.79N/mm2；次梁槽钢的最年夜应力盘算值σ=147.792N/mm2小于次梁槽钢的抗压强度打算值[f]=215N/mm2,满意恳求!4〕.全体波动性验算此中，----平均曲折的受弯构件全体波动系数，按照下式盘算：通过盘算得==0.98；由于年夜于0.6，按照上面公式调剂：得=0.781；次梁槽钢的波动性验算σ==198.73N/mm2；小于次梁槽钢的抗压强度打算值[f]=215N/mm2,满意恳求!3、主梁的验算:1〕.荷载参数××次梁8根总重:∑××∑M支B=××2M中=××2支点B反力为RB=×××钢丝绳锚固点到平台支点高度为3900mmα=arctan0sinα=0.698,cosα钢丝拉绳拉力TT=÷主梁接受轴向压力NN=Tcosα×因主梁为压弯构件,应按《钢构造打算》〔BG50017-2003〕中第5.2章盘算主梁的强度与波动性。2〕、强度盘算按标准BG50017-2003中公式〔5.2.1)盘算主梁强度式中------与截面模量响应的截面塑性开展系数,取值1.05;N------主梁轴向力(11.46KN);-----主梁最年夜弯矩(9.31KN.m);An2);2);f------钢材抗压强度、抗弯强度(215N/mm2)。+2<215N/mm2，满意恳求!3〕、波动性盘算主梁波动性按下式盘算：式中N------所盘算构件段范畴内的轴心压力；NEx’------参数，NEx’=；------弯矩感化破体内的轴心受压构件波动系数；Mx------所盘算构件段范畴内的最年夜弯矩；-----在弯矩感化破体内对较年夜受压纤维的毛截面模量；----等效弯矩系数，取值为1.0。=4000÷NEx’=查钢构造打算标准(GB50017-2003)附表C-1得=0.876;满意恳求!4、钢丝拉绳的内力验算:钢丝绳拉力为16.01KN,按照修建施工手册表14-2选用6×19的φ17规格钢丝绳,抗拉强度为1850N/mm2,钢丝绳破断拉力为200KN,查施工手册表14-4规格6*19钢丝换算系数为0.85,平安系数取10,同意拉力为K=1345、拉环的强度验算:拉环选用Q235钢φ2,同意抗拉才能为：×2×÷16.01=5.4。焊接验算：钢丝绳下节点穿绑在φ16钢环上，角度β=440，φ16钢环焊在[...
