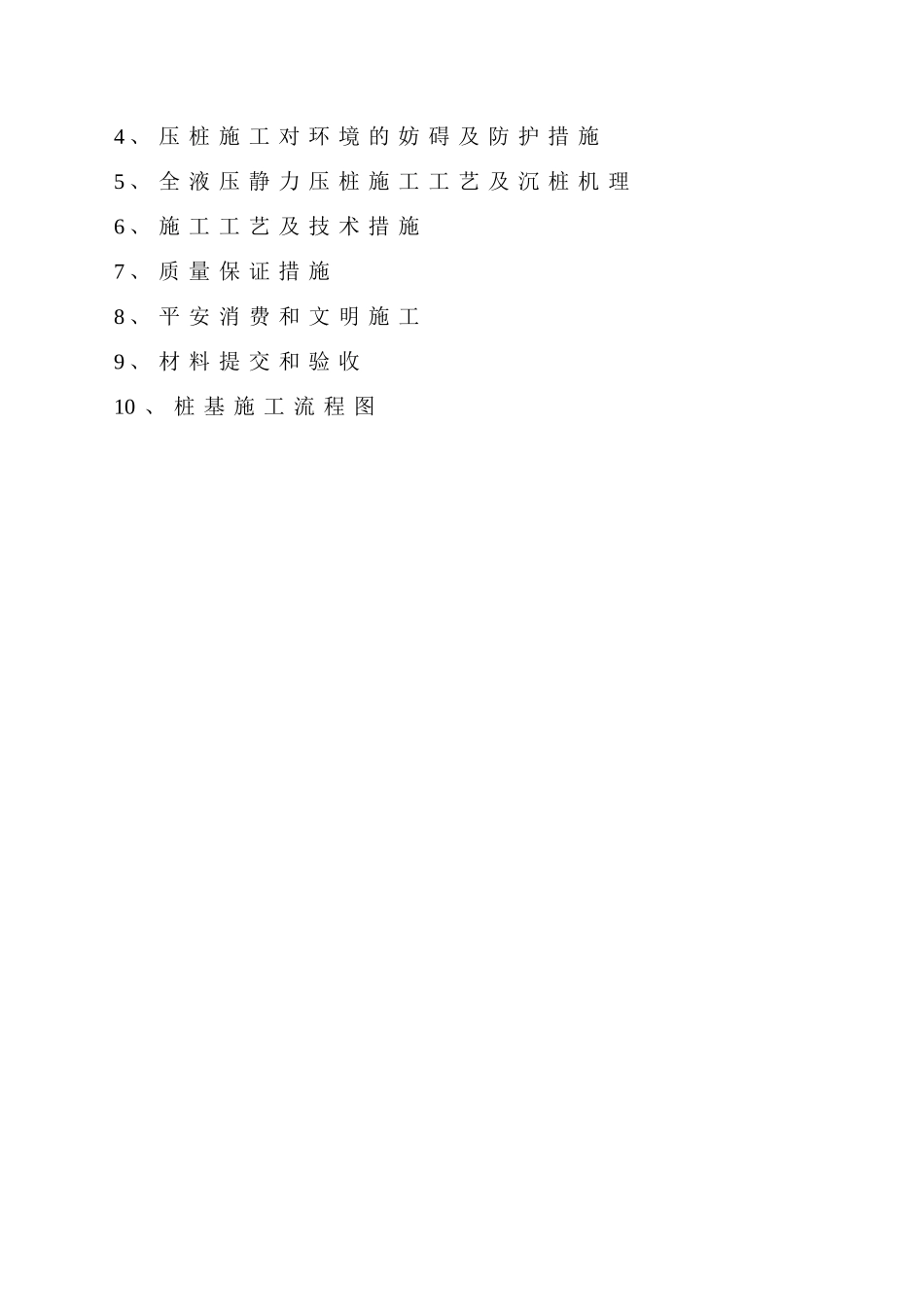

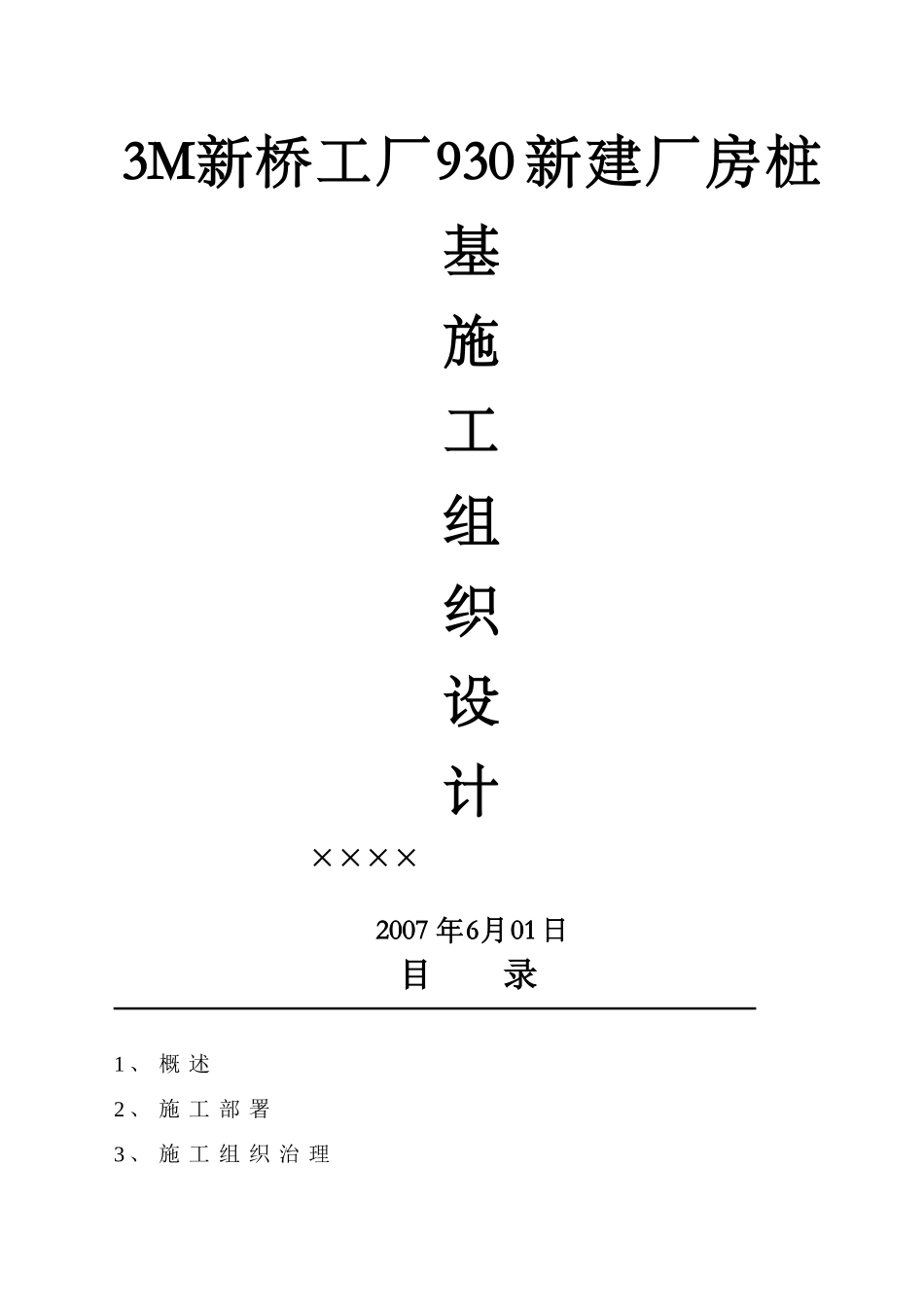

3M新桥工厂930新建厂房桩基施工组织设计××××2007年6月01日目录1、概述2、施工部署3、施工组织治理4、压桩施工对环境的妨碍及防护措施5、全液压静力压桩施工工艺及沉桩机理6、施工工艺及技术措施7、质量保证措施8、平安消费和文明施工9、材料提交和验收10、桩基施工流程图3M新桥工厂930新建厂房桩基工程施工组织设计1、工程概述1.1工程概况：3M新桥工厂930新建厂房桩基工程3M总承包单位：××××施工单位：××××交通运输条件：本工程位于凇江新桥民益路、新庙路口，交通便利。环境及场地条件：本工程拟建场地根本平坦，外表为杂填土，地下可能有障碍物。施工前甲方应使施工现场具备以下条件：A.做到施工现场“三通一平”，目前场地根本平坦。B.施工区域地下地上障碍物予以去除，以确保桩位精确及防止造成桩身损坏。C.依照压桩荷载大小，施工场地宜铺设道渣层，同时夯实。供电、供水甲方提供250KW电力（设备210KW、照明20KW、生活20KW）和生活用水满足施工要求。工程地质条件：（详见地质勘察报告）1.3设计技术要求：本工程桩套用图集为《先张法预力混凝土管桩》（DBJT08-92-2000），共555根，其中包括试桩3根。详见下表：房号桩规格数量（根）±决对标高（M）桩顶相对标高（M）桩顶绝对标高（M）单桩抗压承载力（KN）厂房新建PHC-A400-（80）-3732376PHC-A400-（80）-355201350PHC-A400-（80）-28327502.施工部署地上地下障碍物去除施工场地根本平坦。为确保压桩工程质量，压桩前必须对施工区障碍物进展去除，去除后用道渣回填并压实。压桩机最小工作面为5米，即边桩5米范围内不得有地上或空间障碍物。2.1.2暗浜处清理压桩施工对场地要求较高，由于场地的好坏直截了当妨碍沉桩的施工质量，特别是管桩施工由于场地沉陷等不利要素，在土体挤压作用下会造成桩身偏位、甚至断裂的严峻质量事故。如遇暗浜在场地平坦时必须去除，暗浜淤泥需去除外运，并回填道渣压实，以确保压桩正常施工。2.2施工设备选择依照施工图纸、地质材料、工程规模、工期要求，本工程选用以下主要施工机械设备。（1）YZY－300T液压压机1台；（2）YZY－500T液压压机1台；（3）30KVA电焊机8台；（4）J6型经纬仪4台；（5）S3型水准仪2台。2.3施工顺序安排先去除压桩区的障碍物，平坦场地及铺道渣，确认防护施工方案和施工防护措施。当预备工作就绪后进展压桩施工。压桩施工顺序以需保护的建筑物、管线处先施工为原则，结合本工程实际情况YZY-300型静压桩机（即1#桩机）先从靠原有厂房建筑物处施工，构成屏障使应力向施工场地中间扩散，然后YZY-500型静压桩机（即2#桩机）进场2台桩机同时从中间向两边并由东向西依次顺序施工。2.4压桩施工工艺流程测量放线→桩机定位→吊桩、喂桩定位→校核垂直度→沉桩→送桩→标高停顿→移位施工流程图测量放线轴线验收桩位放样桩位验收桩机就位桩位复核调平机台吊桩对位校正垂直打桩打桩记录吊桩对接校正垂直接桩焊接隐蔽验收打桩压桩记录吊送桩器2.5施工进度及工期2.5.1结合本工程的实际情况，有效工期为35天。结合我公司设备消费才能，施工Φ400管桩35米桩长，每天工作时间为24小时平均每台桩机能完成10根左右。施工进度计划表（YZY-300型）日历表内容135791113151719212325272931333537394143压桩设备进场商品桩进场桩基施工退场2.5.3施工进度计划表（YZY-500型）日历表内容135791113151719212325272931333537394143压桩设备进场商品桩进场送桩对接送桩压桩记录移位日历表内容135791113151719212325272931333537394143桩基施工退场3、压桩施工对环境的妨碍及防护措施施工现场环境情况及压桩妨碍范围压桩施工时应采取一定的防护措施，否则将对道路管线及四周的建筑物产生较大妨碍。防护措施由甲方组织有资质的管线监察单位，成立监察小组，在压桩前对四周的建筑物及管线先建立原始数据，并建立监察网络图，对压桩过程中管线及建筑物产生的标高及平面位移变化跟踪监察，一有情况立即报告。由于新建厂房间隔原有老厂房较近，轴线间隔老厂房约5米左右。结合本工程实际情况，压桩来由北向南依次施工。（详见施工流程图）压桩前先施工防护措施，防护措施一般采纳挖防挤土沟与...
