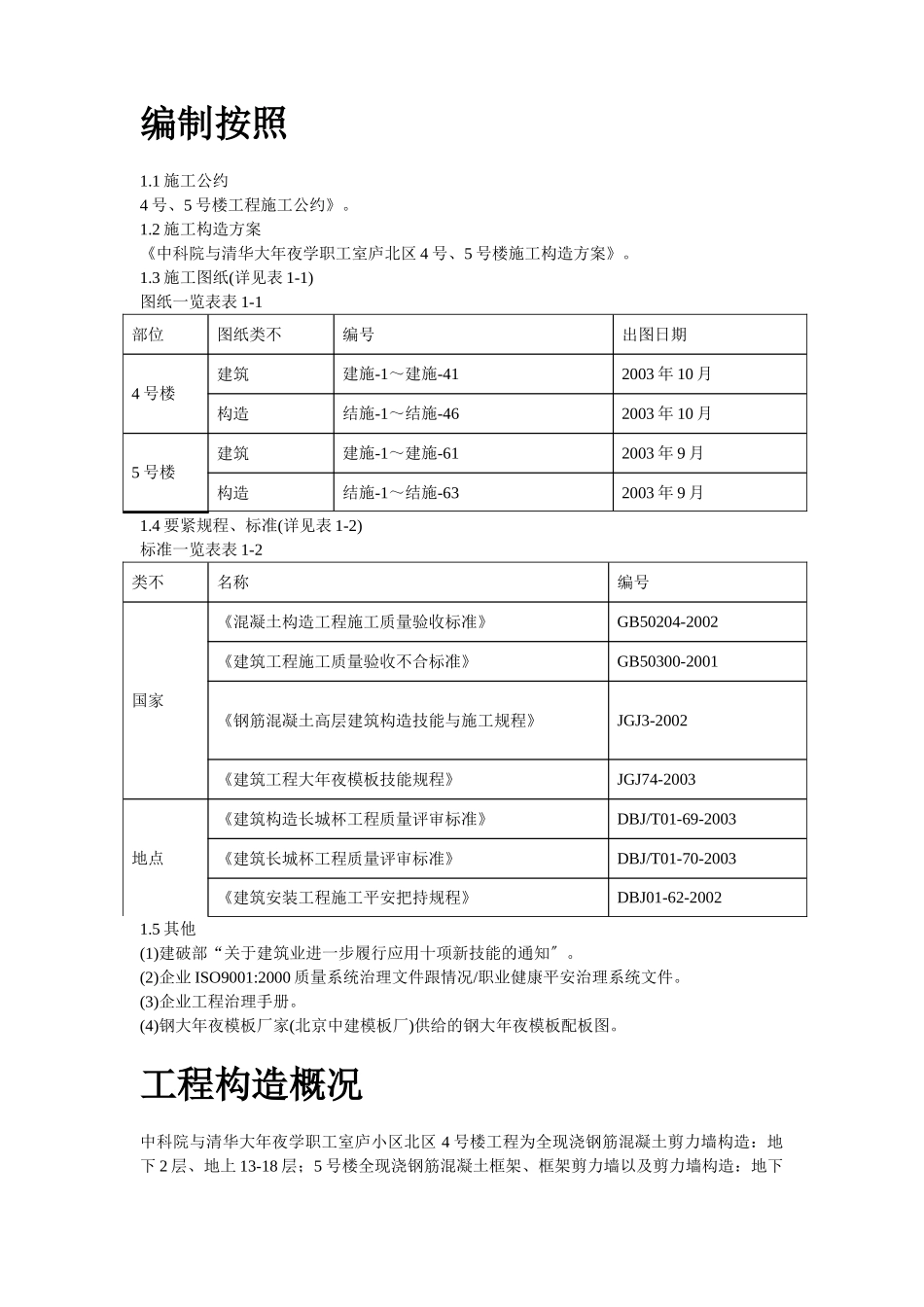

目录编制按照1.1施工公约4号、5号楼工程施工公约》。1.2施工构造方案《中科院与清华大年夜学职工室庐北区4号、5号楼施工构造方案》。1.3施工图纸(详见表1-1)图纸一览表表1-1部位图纸类不编号出图日期4号楼建筑建施-1～建施-412003年10月构造结施-1～结施-462003年10月5号楼建筑建施-1～建施-612003年9月构造结施-1～结施-632003年9月1.4要紧规程、标准(详见表1-2)标准一览表表1-2类不名称编号国家《混凝土构造工程施工质量验收标准》GB50204-2002《建筑工程施工质量验收不合标准》GB50300-2001《钢筋混凝土高层建筑构造技能与施工规程》JGJ3-2002《建筑工程大年夜模板技能规程》JGJ74-2003地点《建筑构造长城杯工程质量评审标准》DBJ/T01-69-2003《建筑长城杯工程质量评审标准》DBJ/T01-70-2003《建筑安装工程施工平安把持规程》DBJ01-62-20021.5其他(1)建破部“关于建筑业进一步履行应用十项新技能的通知〞。(2)企业ISO9001:2000质量系统治理文件跟情况/职业健康平安治理系统文件。(3)企业工程治理手册。(4)钢大年夜模板厂家(北京中建模板厂)供给的钢大年夜模板配板图。工程构造概况中科院与清华大年夜学职工室庐小区北区4号楼工程为全现浇钢筋混凝土剪力墙构造：地下2层、地上13-18层；5号楼全现浇钢筋混凝土框架、框架剪力墙以及剪力墙构造：地下3层、地上11-15层。建筑物要紧构件尺寸详见表2-1。建筑物要紧构件尺寸一览表表2-1部位4号楼5号楼层高地下、、、地上〔首层以上〕、、、〔4层以上〕地下要紧构造尺寸底板厚度1m厚度1m，部分600mm顶板-2层350mm-1层200mm-3层200mm，-2层200、350mm，-1层180mm厚度墙体厚度250mm、300mm〔局部200mm、500mm〕200mm、250mm、300mm、400mm框梁无宽度：300、350、400、500、600、700高度：500、650、700、750、800、900、1000，部分1600跟1650mm最大年夜跨度：框柱无500×700、500×800，部分900×1400、900×1600上部要紧构造尺寸顶板120mm、150mm、170mm120mm、140mm、160mm、180mm墙板200mm〔部分250mm〕200mm〔部分250mm〕框梁无同地下〔最大年夜高度900mm〕框柱无同地下施工预备3.1技能预备〔1〕构造施工技能人员在施工前细心深造技能标准、标准、工艺规程，熟悉图纸，理解方案意图，核对建筑跟构造及土建与装备安装专业图纸之间的尺寸是否不合。〔2〕编制模板施工方案，对施工队组停顿技能交底。〔3〕对施工人员停顿平安跟技能培训，加强队组的技能素养。3.2材料选择方案恳求按清水混凝土的恳求停顿模板方案，在模板满意强度、刚度跟动摇性恳求的条件下，尽能够提高外表光明度，阴阳角模板不合划一。模板材料.1地下室模板〔1〕底板模板：底板四周采纳240砖模，电梯井坑跟集水坑采纳15mm厚胶合板现场吊模。〔2〕地下室墙体模板4号楼尽管采纳86系列钢大年夜模板，不配匹的墙采纳15mm厚木胶合板，高度缺少处采纳木胶合板模板后支；5号楼采纳15mm厚胶合板、50×100木方跟钢管作楞，配套穿墙螺栓〔φ12〕应用。模板应用前将外表清理洁净，涂刷油性脱模剂，严禁脱模剂沾污钢筋与混凝土接触处。竖向背楞采纳50×100木方300，水平背楞采纳φ48钢管600〔起步200mm，以上连续两道间距400mm，其他间距500～600mm〕，外加2φ48钢管600竖楞加强。加固通过在双钢管处打孔拉结穿墙螺栓300，用“3〞型卡子硬朗在双钢管上。歪向用钢管+U托上中下三道停顿600加固以保证其动摇，外墙外侧模支顶在坑壁。外墙跟临空墙螺栓采纳止水螺栓，内墙采纳一般可接收螺栓。〔3〕独破柱模板：采纳15mm厚木胶合板在木工车间制造施工现场组拼，背楞采纳50×100方木，加固采纳φ48×3.5钢管围檩300～400加固，逾越700宽的柱，采纳可接收φ14对拉螺栓停顿加固〔地下室外柱采纳止水螺栓〕。边角处采纳木板条寻补，保证楞角方直、雅不雅观。歪向支撑，起步为150mm，每隔600mm一道，采纳双向钢管对称歪向加固〔尽管取45°〕，柱与柱之间采纳拉通线检查验收。柱模木楞盖住板缝，以增加漏浆。〔4〕顶板及梁模板：采纳15mm厚木胶合板跟50×100、100×100木方现场拼制，φ48碗扣式螺旋钢管顶撑现场拼制，支撑采纳碗扣式螺旋顶撑足手架，由破杆、横杆、支座、支托构成。50×100木方...
