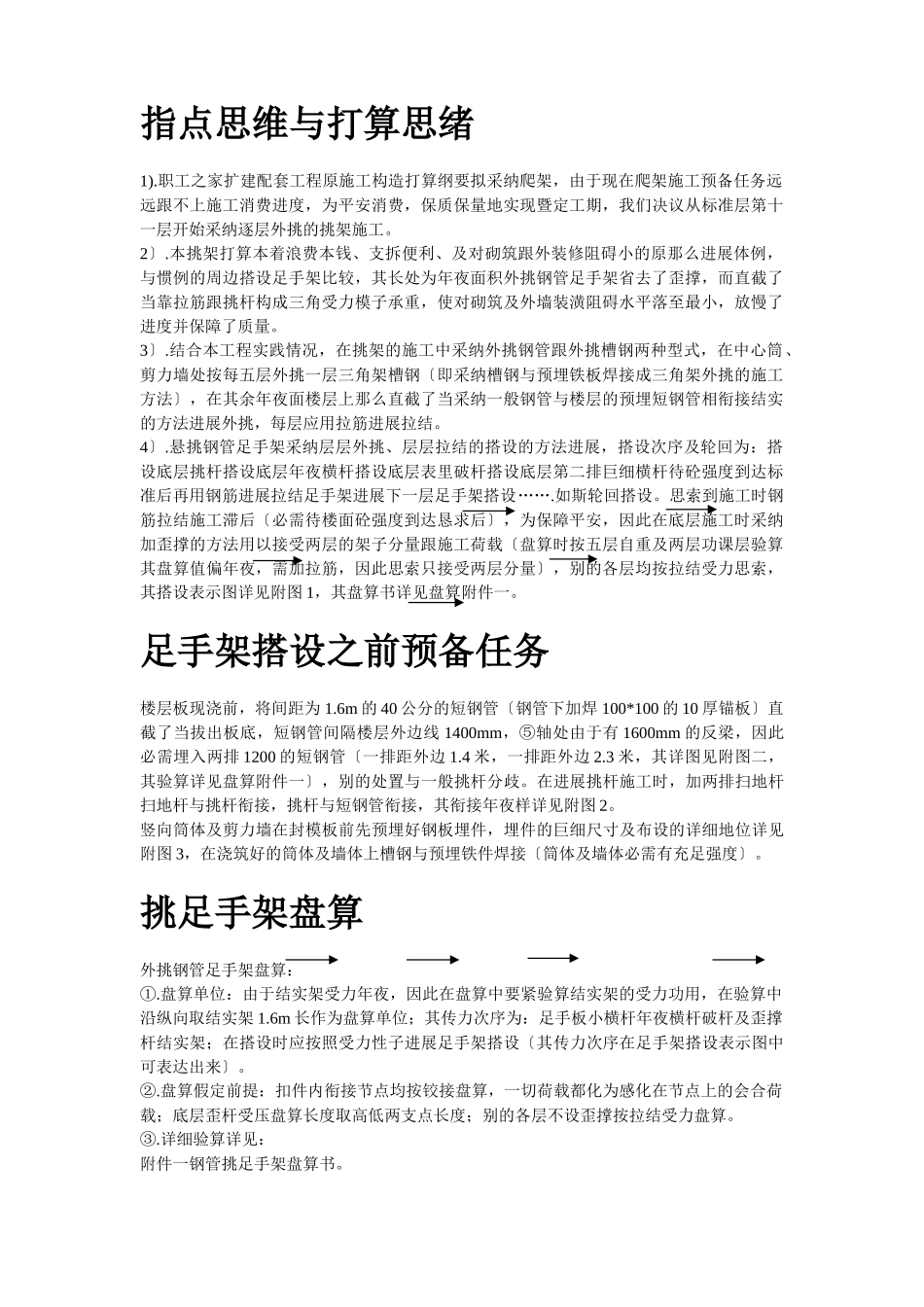

目录指点思维与打算思绪1).职工之家扩建配套工程原施工构造打算纲要拟采纳爬架，由于现在爬架施工预备任务远远跟不上施工消费进度，为平安消费，保质保量地实现暨定工期，我们决议从标准层第十一层开始采纳逐层外挑的挑架施工。2〕.本挑架打算本着浪费本钱、支拆便利、及对砌筑跟外装修阻碍小的原那么进展体例，与惯例的周边搭设足手架比较，其长处为年夜面积外挑钢管足手架省去了歪撑，而直截了当靠拉筋跟挑杆构成三角受力模子承重，使对砌筑及外墙装潢阻碍水平落至最小，放慢了进度并保障了质量。3〕.结合本工程实践情况，在挑架的施工中采纳外挑钢管跟外挑槽钢两种型式，在中心筒、剪力墙处按每五层外挑一层三角架槽钢〔即采纳槽钢与预埋铁板焊接成三角架外挑的施工方法〕，在其余年夜面楼层上那么直截了当采纳一般钢管与楼层的预埋短钢管相衔接结实的方法进展外挑，每层应用拉筋进展拉结。4〕.悬挑钢管足手架采纳层层外挑、层层拉结的搭设的方法进展，搭设次序及轮回为：搭设底层挑杆搭设底层年夜横杆搭设底层表里破杆搭设底层第二排巨细横杆待砼强度到达标准后再用钢筋进展拉结足手架进展下一层足手架搭设…….如斯轮回搭设。思索到施工时钢筋拉结施工滞后〔必需待楼面砼强度到达恳求后〕，为保障平安，因此在底层施工时采纳加歪撑的方法用以接受两层的架子分量跟施工荷载〔盘算时按五层自重及两层功课层验算其盘算值偏年夜，需加拉筋，因此思索只接受两层分量〕，别的各层均按拉结受力思索，其搭设表示图详见附图1，其盘算书详见盘算附件一。足手架搭设之前预备任务楼层板现浇前，将间距为1.6m的40公分的短钢管〔钢管下加焊100*100的10厚锚板〕直截了当拔出板底，短钢管间隔楼层外边线1400mm，⑤轴处由于有1600mm的反梁，因此必需埋入两排1200的短钢管〔一排距外边1.4米，一排距外边2.3米，其详图见附图二，其验算详见盘算附件一〕，别的处置与一般挑杆分歧。在进展挑杆施工时，加两排扫地杆扫地杆与挑杆衔接，挑杆与短钢管衔接，其衔接年夜样详见附图2。竖向筒体及剪力墙在封模板前先预埋好钢板埋件，埋件的巨细尺寸及布设的详细地位详见附图3，在浇筑好的筒体及墙体上槽钢与预埋铁件焊接〔筒体及墙体必需有充足强度〕。挑足手架盘算外挑钢管足手架盘算：①.盘算单位：由于结实架受力年夜，因此在盘算中要紧验算结实架的受力功用，在验算中沿纵向取结实架1.6m长作为盘算单位；其传力次序为：足手板小横杆年夜横杆破杆及歪撑杆结实架；在搭设时应按照受力性子进展足手架搭设〔其传力次序在足手架搭设表示图中可表达出来〕。②.盘算假定前提：扣件内衔接节点均按铰接盘算，一切荷载都化为感化在节点上的会合荷载；底层歪杆受压盘算长度取高低两支点长度；别的各层不设歪撑按拉结受力盘算。③.详细验算详见：附件一钢管挑足手架盘算书。外挑槽钢足手架盘算：①.盘算单位：由于低层外挑槽钢为要紧承力构件，因此在盘算中要紧验算槽杆及其响应构件的受力功用，在验算中取相邻两根槽钢受力盘算为盘算单位。②.盘算假定前提：为简化盘算，焊接构件按刚性衔接盘算，按一次次悬挑五层。③.详细验算详见附件二外挑槽钢足手架盘算书。足手架的平安搭设方法为确保底层架的波动跟种种杆件衔接结实，因此在底层挑足手架节点设置双扣件，其余各层足手架采纳一般改变扣件或十字扣件。为保障杆件的受力功用，破杆采纳对接，讨论互相错开。为保障足手架的抗颠覆才能，在构造的柱子上每层加设一道抱柱箍与足手架相衔接。尽管通过盘算外悬挑槽钢的各项功用均可以满意其平安恳求，但在详细施工中底层的承力槽钢构件仍按三角架进展衔接结实〔即在悬挑槽钢下部加设一道歪撑〕的方法进展施工。为防止下层功课层空中坠物，在结实层加外挑一排挑架，详细可拜见足手架搭设表示图。为加强架子全体刚度，因此在架子的搭设中应严峻按照标准恳求加铰剪撑，在施工中按满加铰剪撑处置。搭设破杆排架，间距1.6m并在结实层上按一样间距设置拉筋Φ8一道,拉筋与事前预埋好的Φ16钢筋环拉结以确保破杆排架波动，拉钢筋用紧弦器进展调理使之到达受力形态。钢筋拉环采纳I级钢筋制造，严禁运用冷加工钢筋。拉环加工运...
