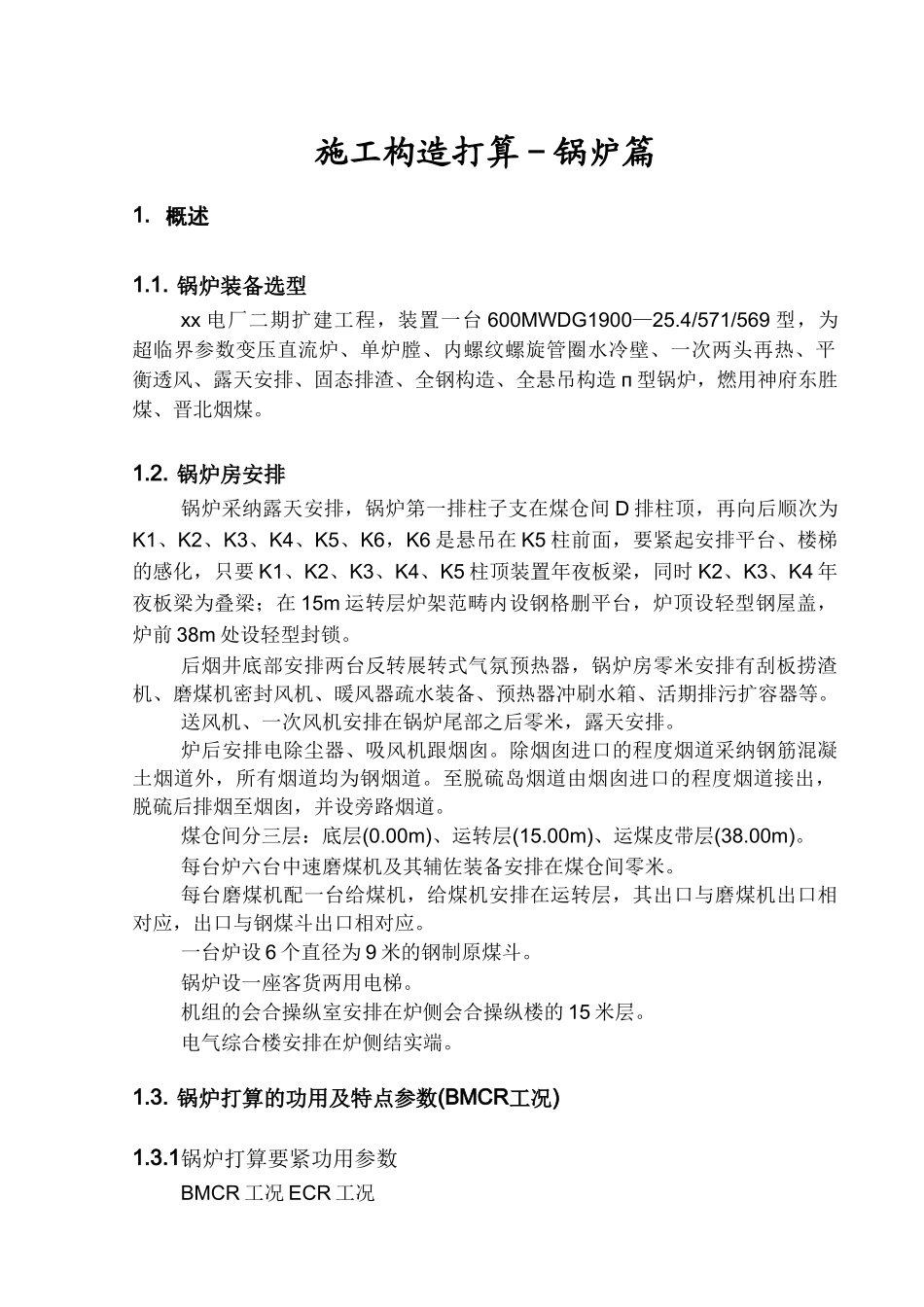

施工构造打算专业施工构造打算锅炉专业篇目次施工构造打算－锅炉篇1.概述1.1.锅炉装备选型xx电厂二期扩建工程，装置一台600MWDG1900—25.4/571/569型，为超临界参数变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次两头再热、平衡透风、露天安排、固态排渣、全钢构造、全悬吊构造п型锅炉，燃用神府东胜煤、晋北烟煤。1.2.锅炉房安排锅炉采纳露天安排，锅炉第一排柱子支在煤仓间D排柱顶，再向后顺次为K1、K2、K3、K4、K5、K6，K6是悬吊在K5柱前面，要紧起安排平台、楼梯的感化，只要K1、K2、K3、K4、K5柱顶装置年夜板梁，同时K2、K3、K4年夜板梁为叠梁；在15m运转层炉架范畴内设钢格删平台，炉顶设轻型钢屋盖，炉前38m处设轻型封锁。后烟井底部安排两台反转展转式气氛预热器，锅炉房零米安排有刮板捞渣机、磨煤机密封风机、暖风器疏水装备、预热器冲刷水箱、活期排污扩容器等。送风机、一次风机安排在锅炉尾部之后零米，露天安排。炉后安排电除尘器、吸风机跟烟囱。除烟囱进口的程度烟道采纳钢筋混凝土烟道外，所有烟道均为钢烟道。至脱硫岛烟道由烟囱进口的程度烟道接出，脱硫后排烟至烟囱，并设旁路烟道。煤仓间分三层：底层(0.00m)、运转层(15.00m)、运煤皮带层(38.00m)。每台炉六台中速磨煤机及其辅佐装备安排在煤仓间零米。每台磨煤机配一台给煤机，给煤机安排在运转层，其出口与磨煤机出口相对应，出口与钢煤斗出口相对应。一台炉设6个直径为9米的钢制原煤斗。锅炉设一座客货两用电梯。机组的会合操纵室安排在炉侧会合操纵楼的15米层。电气综合楼安排在炉侧结实端。1.3.锅炉打算的功用及特点参数(BMCR工况)1.3.1锅炉打算要紧功用参数BMCR工况ECR工况主蒸汽流量：1900t/ht/ht/ht/hMpaMPa再热蒸汽进\出口压力：/4.15/主蒸汽出口温度：571℃571℃再热蒸汽进\出口温度：322/569℃307/569℃给水温度：284℃275℃排烟温度：127℃122℃锅炉保障效力：93.75%93.98%过热器调温方法：喷水调温调理再热器调温方法：喷水调温调理燃烧方法：高能电扑灭轻柴油，再扑灭煤粉属二级燃烧1.3.2锅炉打算要紧特点参数mm×mm；年夜板梁底部标高：~79400mm；钢架破柱分四段；锅炉纵向深度44500mm，此中K1~K2：10000mm；K2~K3：13500mm；K3~K4：10000mm；K4~K5：11000mm；锅炉横向宽度49000mm。1.4.锅炉装置工程范畴i.锅炉本体(一台锅炉)本体钢构造(第一~四段)、年夜板梁及炉顶防雨构造4900t；本体承压部件、组件及附件，重6880t；本体隶属零碎、附件；炉膛、炉底渣斗、程度及烟气竖井的刚性梁及附件；本体烟(风)道；熄灭器、孔、门及别的配套附件；本体钢平台、钢走道、钢扶梯、刚性平台等；气氛预热器(2台)及其配套隶属装备1450t；种种吹灰器及温度探针等；露天防护方法。1.4.2风机零碎(每台锅炉)火焰检测冷却风机2台及附件等；二次风机2台，动叶可调轴流式，包含光滑油站、附件等；引风机2台，静叶可调轴流式，包含配套隶属装备、油站、附件等；1.4.3电除尘器(每台锅炉)双室、四电场电除尘器2台，含配套钢构造、平台、走道、雕栏、扶梯及附件等。1.4.4制粉零碎(每台锅炉)中速磨煤机6台，每台中速磨煤机包含残缺的配套隶属零碎、装备、附件(包含密封风零碎)；电子称重式给煤机6台，包含收支给煤机的煤管道、附件等。离心式冷一次风机2台。锅炉烟风煤零碎(每台锅炉)风道零碎、附件等；烟道零碎、附件等(自锅炉反转展转式气氛预热器烟气出口，至土建烟囱进口)；煤零碎管道；包含原煤管道，送粉管道及附件。锅炉房内燃烧油零碎(每台锅炉)锅炉房内燃烧油零碎管道、附件等。锅炉起吊装备(每台锅炉)电梯1台(共同厂家装置)；锅炉房测验起吊装备。电梯1台及锅炉房测验起吊装备14台。ii.炉渣零碎1.刮板捞渣机1台；关断门一套，排渣竖井一套，渣斗一个；2.渣浆泵、扰念头各2台；3.管道、阀件、附件等；4.中速磨煤机排斥石子煤去除装备一套。iii.冲刷水零碎高压水泵、高压水泵各3台；空预器冲刷水泵2台，以及起重机、砾石过滤器、管道、阀门等。iv.除灰零碎除尘器下发送器32台，省煤器下发送器6台，管道、阀件、附件等；输灰管线以综合管廊为分界点。锅炉房内紧缩气氛零碎v.汽水取样零碎vi.锅炉磷酸盐加药零碎v...
