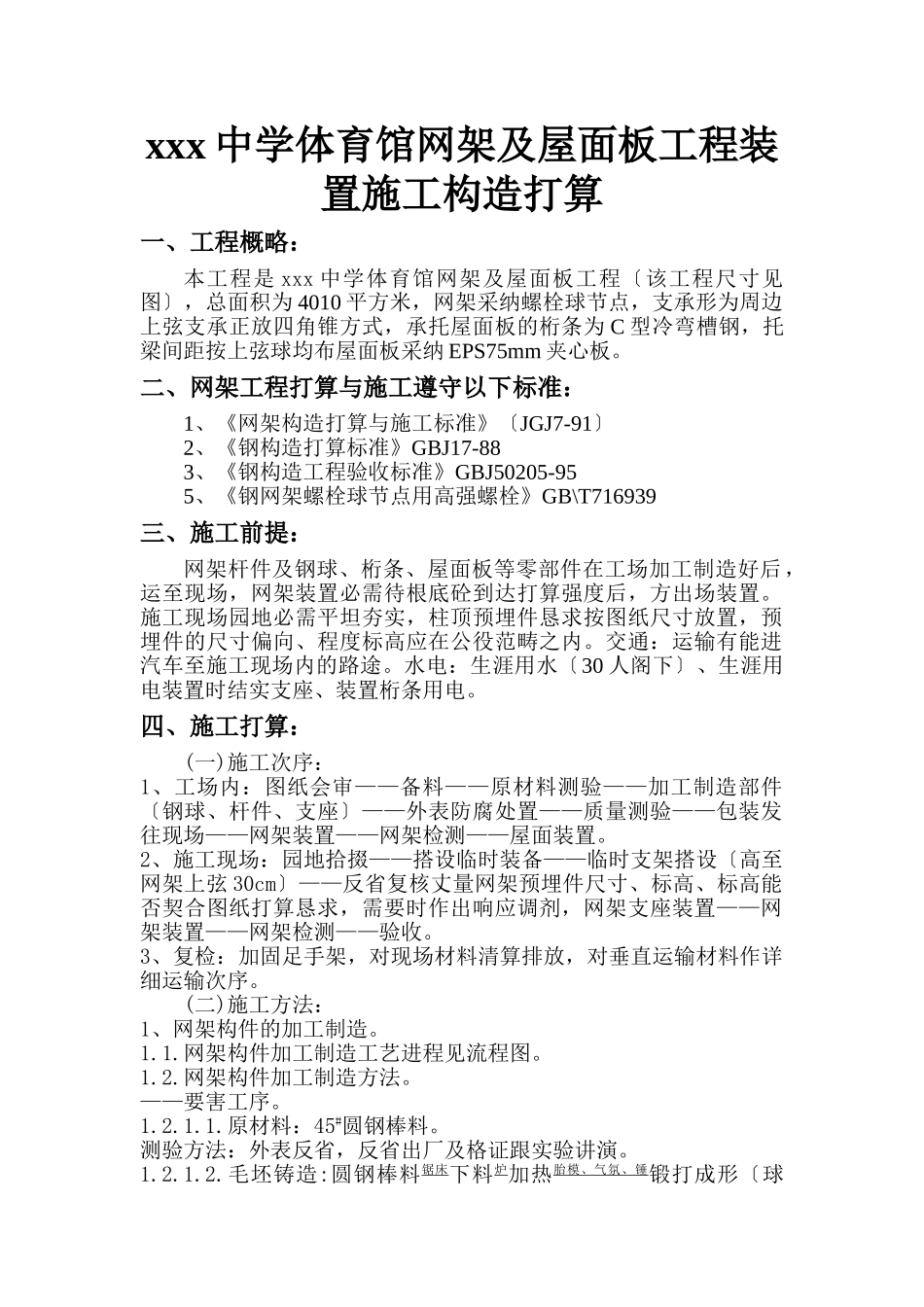

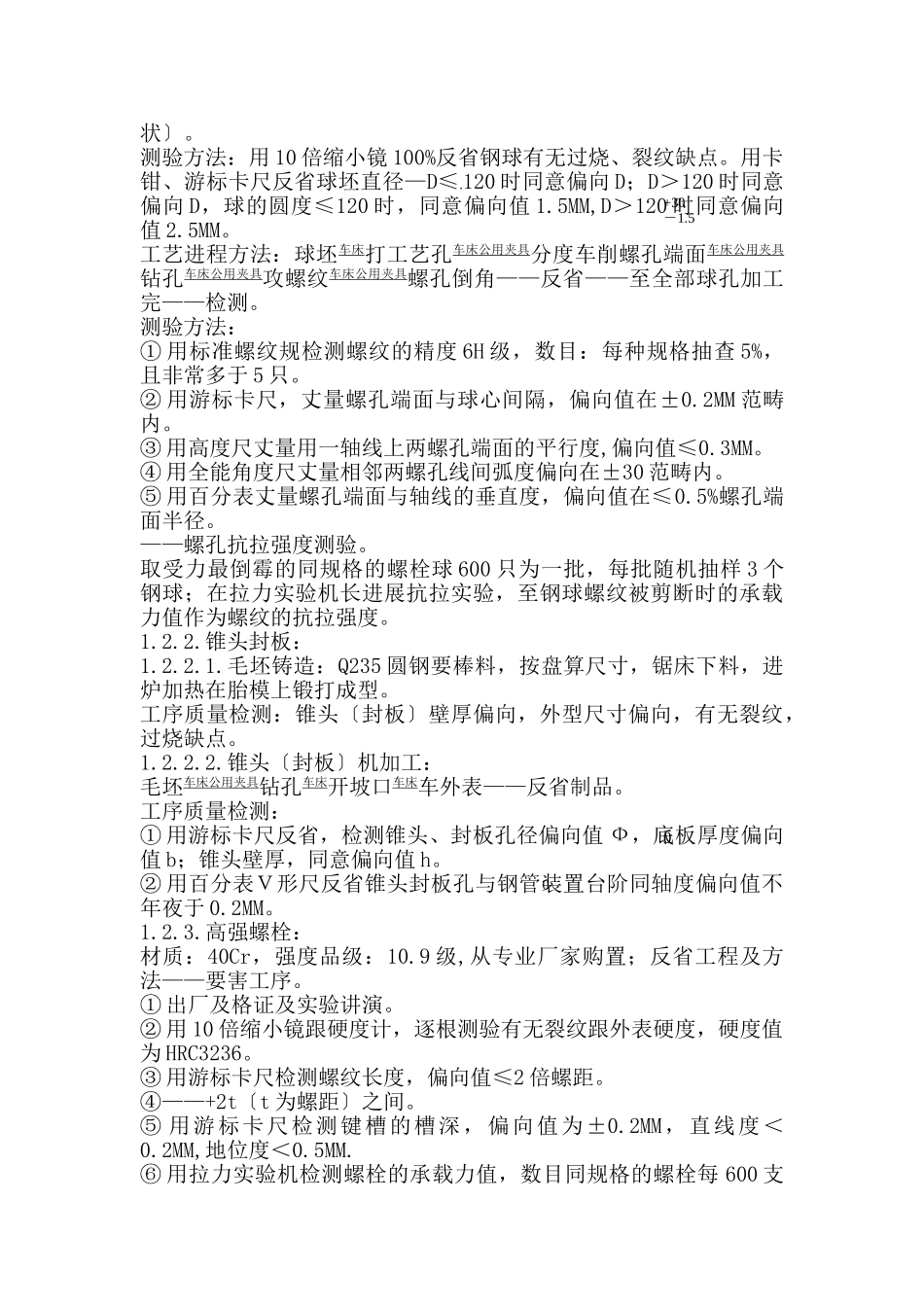

xxx中学体育馆网架及屋面板工程装置施工构造打算一、工程概略：本工程是xxx中学体育馆网架及屋面板工程〔该工程尺寸见图〕，总面积为4010平方米，网架采纳螺栓球节点，支承形为周边上弦支承正放四角锥方式，承托屋面板的桁条为C型冷弯槽钢，托梁间距按上弦球均布屋面板采纳EPS75mm夹心板。二、网架工程打算与施工遵守以下标准：1、《网架构造打算与施工标准》〔JGJ7-91〕2、《钢构造打算标准》GBJ17-883、《钢构造工程验收标准》GBJ50205-955、《钢网架螺栓球节点用高强螺栓》GB\T716939三、施工前提：网架杆件及钢球、桁条、屋面板等零部件在工场加工制造好后，运至现场，网架装置必需待根底砼到达打算强度后，方出场装置。施工现场园地必需平坦夯实，柱顶预埋件恳求按图纸尺寸放置，预埋件的尺寸偏向、程度标高应在公役范畴之内。交通：运输有能进汽车至施工现场内的路途。水电：生涯用水〔30人阁下〕、生涯用电装置时结实支座、装置桁条用电。四、施工打算：(一)施工次序：1、工场内：图纸会审——备料——原材料测验——加工制造部件〔钢球、杆件、支座〕——外表防腐处置——质量测验——包装发往现场——网架装置——网架检测——屋面装置。2、施工现场：园地拾掇——搭设临时装备——临时支架搭设〔高至网架上弦30cm〕——反省复核丈量网架预埋件尺寸、标高、标高能否契合图纸打算恳求，需要时作出响应调剂，网架支座装置——网架装置——网架检测——验收。3、复检：加固足手架，对现场材料清算排放，对垂直运输材料作详细运输次序。(二)施工方法：1、网架构件的加工制造。1.1.网架构件加工制造工艺进程见流程图。1.2.网架构件加工制造方法。——要害工序。1.2.1.1.原材料：45#圆钢棒料。测验方法：外表反省，反省出厂及格证跟实验讲演。1.2.1.2.毛坯铸造:圆钢棒料锯床下料炉加热胎模、气氛、锤锻打成形〔球状〕。测验方法：用10倍缩小镜100%反省钢球有无过烧、裂纹缺点。用卡钳、游标卡尺反省球坯直径—D≤.120时同意偏向D；D＞120时同意偏向D，球的圆度≤120时，同意偏向值1.5MM,D＞120时同意偏向值2.5MM。工艺进程方法：球坯车床打工艺孔车床公用夹具分度车削螺孔端面车床公用夹具钻孔车床公用夹具攻螺纹车床公用夹具螺孔倒角——反省——至全部球孔加工完——检测。测验方法：①用标准螺纹规检测螺纹的精度6H级，数目：每种规格抽查5%，且非常多于5只。②用游标卡尺，丈量螺孔端面与球心间隔，偏向值在±0.2MM范畴内。③用高度尺丈量用一轴线上两螺孔端面的平行度,偏向值≤0.3MM。④用全能角度尺丈量相邻两螺孔线间弧度偏向在±30范畴内。⑤用百分表丈量螺孔端面与轴线的垂直度，偏向值在≤0.5%螺孔端面半径。——螺孔抗拉强度测验。取受力最倒霉的同规格的螺栓球600只为一批，每批随机抽样3个钢球；在拉力实验机长进展抗拉实验，至钢球螺纹被剪断时的承载力值作为螺纹的抗拉强度。1.2.2.锥头封板：1.2.2.1.毛坯铸造：Q235圆钢要棒料，按盘算尺寸，锯床下料，进炉加热在胎模上锻打成型。工序质量检测：锥头〔封板〕壁厚偏向，外型尺寸偏向，有无裂纹，过烧缺点。1.2.2.2.锥头〔封板〕机加工：毛坯车床公用夹具钻孔车床开坡口车床车外表——反省制品。工序质量检测：①用游标卡尺反省，检测锥头、封板孔径偏向值Ф，底板厚度偏向值b；锥头壁厚，同意偏向值h。②用百分表Ｖ形尺反省锥头封板孔与钢管装置台阶同轴度偏向值不年夜于0.2MM。1.2.3.高强螺栓：材质：40Cr，强度品级：10.9级,从专业厂家购置；反省工程及方法——要害工序。①出厂及格证及实验讲演。②用10倍缩小镜跟硬度计，逐根测验有无裂纹跟外表硬度，硬度值为HRC3236。③用游标卡尺检测螺纹长度，偏向值≤2倍螺距。④——+2t〔t为螺距〕之间。⑤用游标卡尺检测键槽的槽深，偏向值为±0.2MM，直线度＜0.2MM,地位度＜0.5MM.⑥用拉力实验机检测螺栓的承载力值，数目同规格的螺栓每600支+30－1.500为一批，每批随机抽样3支，进展实验。材质：Q235，专业厂家消费，外购；反省工程及方法：①外表有无裂纹，过烧及氧化皮。②用游标卡尺反省，套筒长度，同意偏向值为±0.2MM。③用游标卡尺，百分表，丈量芯、棒、检...
