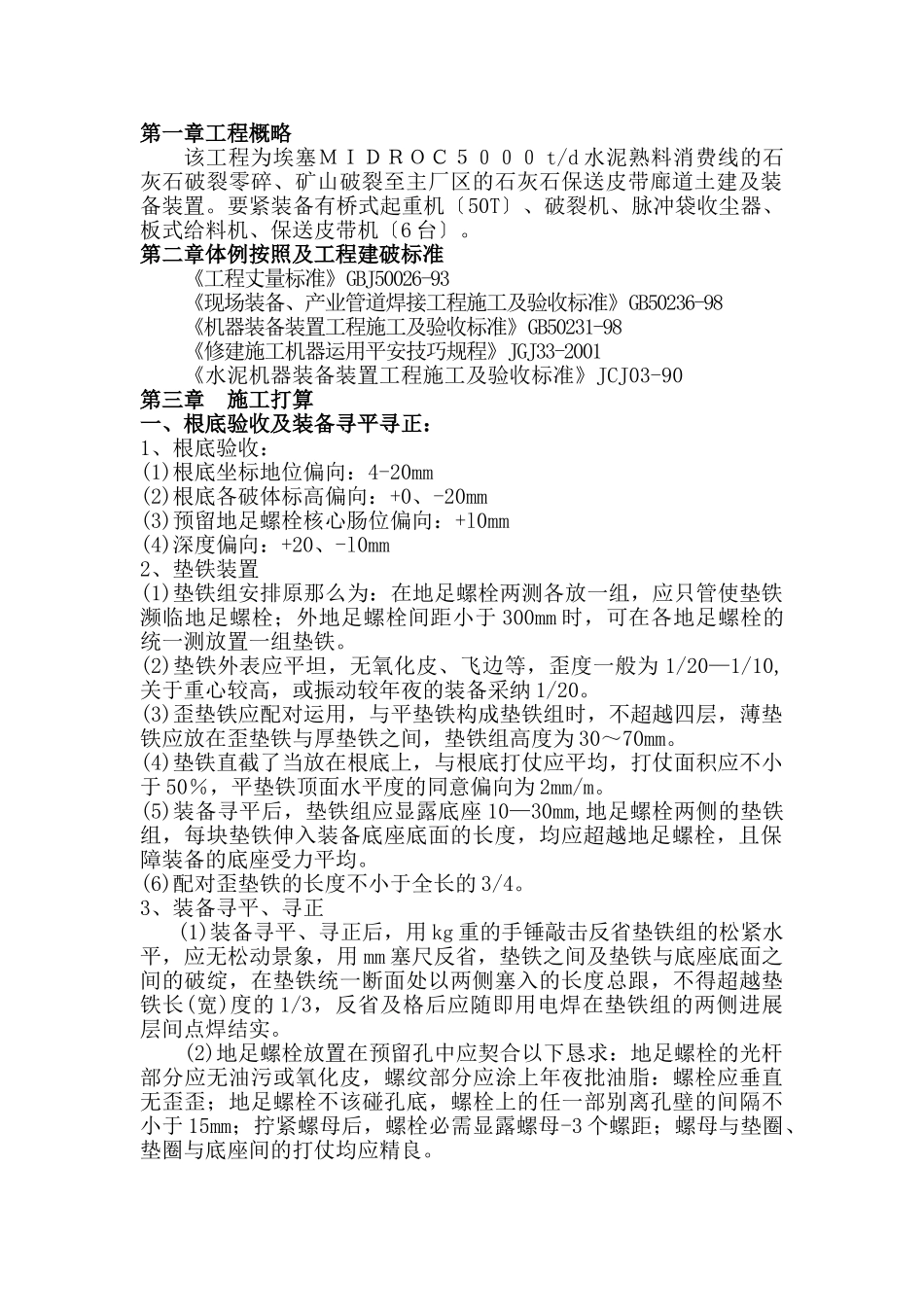

第一章工程概略该工程为埃塞ＭＩＤＲＯＣ５０００t/d水泥熟料消费线的石灰石破裂零碎、矿山破裂至主厂区的石灰石保送皮带廊道土建及装备装置。要紧装备有桥式起重机〔50T〕、破裂机、脉冲袋收尘器、板式给料机、保送皮带机〔6台〕。第二章体例按照及工程建破标准《工程丈量标准》GBJ50026-93《现场装备、产业管道焊接工程施工及验收标准》GB50236-98《机器装备装置工程施工及验收标准》GB50231-98《修建施工机器运用平安技巧规程》JGJ33-2001《水泥机器装备装置工程施工及验收标准》JCJ03-90第三章施工打算一、根底验收及装备寻平寻正：1、根底验收：(1)根底坐标地位偏向：4-20mm(2)根底各破体标高偏向：+0、-20mm(3)预留地足螺栓核心肠位偏向：+l0mm(4)深度偏向：+20、-l0mm2、垫铁装置(1)垫铁组安排原那么为：在地足螺栓两测各放一组，应只管使垫铁濒临地足螺栓；外地足螺栓间距小于300mm时，可在各地足螺栓的统一测放置一组垫铁。(2)垫铁外表应平坦，无氧化皮、飞边等，歪度一般为1/20—1/10,关于重心较高，或振动较年夜的装备采纳1/20。(3)歪垫铁应配对运用，与平垫铁构成垫铁组时，不超越四层，薄垫铁应放在歪垫铁与厚垫铁之间，垫铁组高度为30～70mm。(4)垫铁直截了当放在根底上，与根底打仗应平均，打仗面积应不小于50％，平垫铁顶面水平度的同意偏向为2mm/m。(5)装备寻平后，垫铁组应显露底座10—30mm,地足螺栓两侧的垫铁组，每块垫铁伸入装备底座底面的长度，均应超越地足螺栓，且保障装备的底座受力平均。(6)配对歪垫铁的长度不小于全长的3/4。3、装备寻平、寻正(1)装备寻平、寻正后，用kg重的手锤敲击反省垫铁组的松紧水平，应无松动景象，用mm塞尺反省，垫铁之间及垫铁与底座底面之间的破绽，在垫铁统一断面处以两侧塞入的长度总跟，不得超越垫铁长(宽)度的1/3，反省及格后应随即用电焊在垫铁组的两侧进展层间点焊结实。(2)地足螺栓放置在预留孔中应契合以下恳求：地足螺栓的光杆部分应无油污或氧化皮，螺纹部分应涂上年夜批油脂：螺栓应垂直无歪歪；地足螺栓不该碰孔底，螺栓上的任一部别离孔壁的间隔不小于15mm；拧紧螺母后，螺栓必需显露螺母-3个螺距；螺母与垫圈、垫圈与底座间的打仗均应精良。二、起重机装置2.1装备验收①反省技巧文件能否完好②型号规格数目能否契合技巧文件恳求。③机电装备应无变形，损害跟锈蚀，钢丝绳不得有锈蚀、损害、弯折、扭结跟松懈景象。④验收后的装备及零部件妥当保存，并做好标识，技巧材料专人保存。2.2轨道验收会同建破单元代表、监理单元代表、土建单元代表独特对装置后的吊车轨道进展验收，应契合以下恳求：①轨道实践核心线对装置基准线的水平地位的偏向不该年夜于5mm。②起重机轨道跨度的偏向应按下式盘算，但最小不该超越±15mm。ΔS=±[3+×(S-10)]式中ΔS——起重机跨度的同意偏向〔mm〕S——起重机轨道跨度〔m〕③统一截面内两平行轨道的标高绝对差不该年夜于10mm。④轨道顶面纵向倾歪度不该年夜于1/1000，全行程内高低差不该年夜于10mm。⑤两平行轨道的讨论地位宜错开，其错开间隔不该即是起重机前后车轮的基距。2．3起重机装置1．用50t汽车起重机先将吊车横梁吊到轨道上按出厂标记进展组装，而后吊装小车，装置钢丝绳、、钩、起重机组装应契合以下恳求。桥式起重机桥架组装的同意偏向电动单梁起重机装置偏向起重机规格、型号构造方法工程同意偏向〔㎜〕简图1起重机跨度SS≤10m±2S>10m±[2+0.1×(S-10)]2主梁上拱度FF=S/1000+3对角线L1L2的绝对差∣L1－L2∣ω<3m5ω≥3m64主梁旁弯度fS/2000注：年夜梁上拱度最年夜值应处在年夜梁跨度中部S/10范畴内，年夜梁上拱度F＝S/1000。2．试运转①试运转前的反省电气零碎、平安联锁装置、制动器、照明跟旌旗灯号零碎等，举措应敏锐跟精确。钢丝绳真个结实及其在吊钩，取物装置滑轮跟卷筒上的围绕应精确、牢靠。各光滑点跟加速机所加的油。脂的功能、规格跟数目应契合装备技巧文件的规则。②空负荷试运转操纵机构的操纵偏向应与起重机的各机构运转偏向符合。分不开动各机构的电念头，其运转应畸形，年夜车跟小车运转时不该卡轨，各制动器能精确实时举措，各限位开关及平安装置动...
