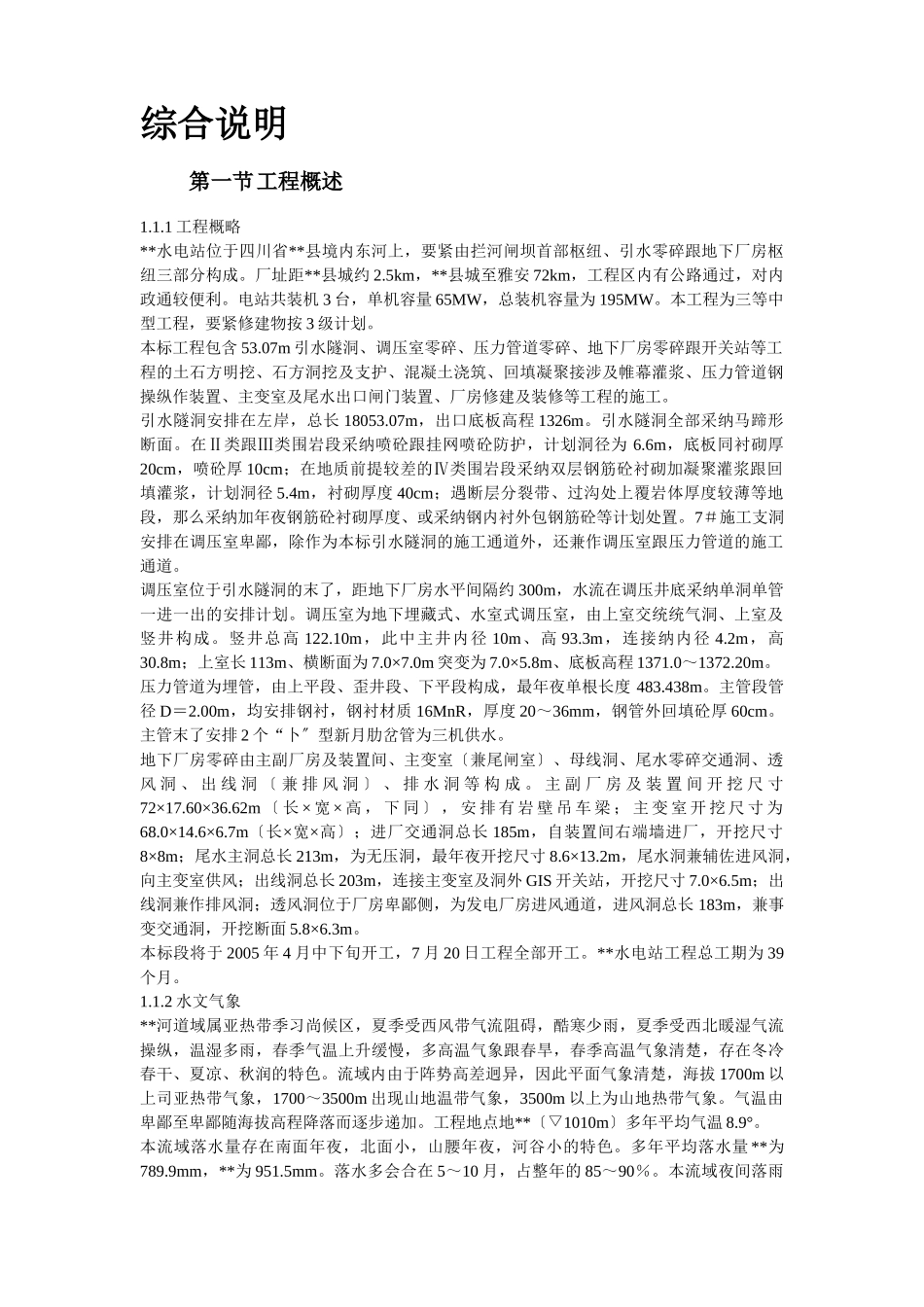

目录综合说明第一节工程概述1.1.1工程概略**水电站位于四川省**县境内东河上，要紧由拦河闸坝首部枢纽、引水零碎跟地下厂房枢纽三部分构成。厂址距**县城约2.5km，**县城至雅安72km，工程区内有公路通过，对内政通较便利。电站共装机3台，单机容量65MW，总装机容量为195MW。本工程为三等中型工程，要紧修建物按3级计划。本标工程包含53.07m引水隧洞、调压室零碎、压力管道零碎、地下厂房零碎跟开关站等工程的土石方明挖、石方洞挖及支护、混凝土浇筑、回填凝聚接涉及帷幕灌浆、压力管道钢操纵作装置、主变室及尾水出口闸门装置、厂房修建及装修等工程的施工。引水隧洞安排在左岸，总长18053.07m，出口底板高程1326m。引水隧洞全部采纳马蹄形断面。在Ⅱ类跟Ⅲ类围岩段采纳喷砼跟挂网喷砼防护，计划洞径为6.6m，底板同衬砌厚20cm，喷砼厚10cm；在地质前提较差的Ⅳ类围岩段采纳双层钢筋砼衬砌加凝聚灌浆跟回填灌浆，计划洞径5.4m，衬砌厚度40cm；遇断层分裂带、过沟处上覆岩体厚度较薄等地段，那么采纳加年夜钢筋砼衬砌厚度、或采纳钢内衬外包钢筋砼等计划处置。7＃施工支洞安排在调压室卑鄙，除作为本标引水隧洞的施工通道外，还兼作调压室跟压力管道的施工通道。调压室位于引水隧洞的末了，距地下厂房水平间隔约300m，水流在调压井底采纳单洞单管一进一出的安排计划。调压室为地下埋藏式、水室式调压室，由上室交统统气洞、上室及竖井构成。竖井总高122.10m，此中主井内径10m、高93.3m，连接纳内径4.2m，高30.8m；上室长113m、横断面为7.0×7.0m突变为7.0×5.8m、底板高程1371.0～1372.20m。压力管道为埋管，由上平段、歪井段、下平段构成，最年夜单根长度483.438m。主管段管径D＝2.00m，均安排钢衬，钢衬材质16MnR，厚度20～36mm，钢管外回填砼厚60cm。主管末了安排2个“卜〞型新月肋岔管为三机供水。地下厂房零碎由主副厂房及装置间、主变室〔兼尾闸室〕、母线洞、尾水零碎交通洞、透风洞、出线洞〔兼排风洞〕、排水洞等构成。主副厂房及装置间开挖尺寸72×17.60×36.62m〔长×宽×高，下同〕，安排有岩壁吊车梁；主变室开挖尺寸为68.0×14.6×6.7m〔长×宽×高〕；进厂交通洞总长185m，自装置间右端墙进厂，开挖尺寸8×8m；尾水主洞总长213m，为无压洞，最年夜开挖尺寸8.6×13.2m，尾水洞兼辅佐进风洞，向主变室供风；出线洞总长203m，连接主变室及洞外GIS开关站，开挖尺寸7.0×6.5m；出线洞兼作排风洞；透风洞位于厂房卑鄙侧，为发电厂房进风通道，进风洞总长183m，兼事变交通洞，开挖断面5.8×6.3m。本标段将于2005年4月中下旬开工，7月20日工程全部开工。**水电站工程总工期为39个月。1.1.2水文气象**河道域属亚热带季习尚候区，夏季受西风带气流阻碍，酷寒少雨，夏季受西北暖湿气流操纵，温湿多雨，春季气温上升缓慢，多高温气象跟春旱，春季高温气象清楚，存在冬冷春干、夏凉、秋润的特色。流域内由于阵势高差迥异，因此平面气象清楚，海拔1700m以上司亚热带气象，1700～3500m出现山地温带气象，3500m以上为山地热带气象。气温由卑鄙至卑鄙随海拔高程降落而逐步递加。工程地点地**〔▽1010m〕多年平均气温8.9°。本流域落水量存在南面年夜，北面小，山腰年夜，河谷小的特色。多年平均落水量**为789.9mm，**为951.5mm。落水多会合在5～10月，占整年的85～90％。本流域夜间落雨较多，有夜雨昼晴的特色。**河的径流要紧来自落水，其次是地下水跟平地融雪补给，径流存在丰沛动摇河年季变更小的特色。径流的年内调配与落雨年内调配根原形应，丰水期〔5～10月〕多年平均流量38.3m3/s，占年径流的79.3％，枯水期〔11月～翌年4月〕多年平均流量10.2m3/s，坝址多年平均流量24.4m3/s。按照分期计划年夜水，汛期〔6月～10月5日〕、汛后过渡期〔10月、11月〕、非汛期〔12月～3月〕、汛前过渡期〔4月、5月〕。表1.1-1**河厂址径流计划后果表流量：m3/s称号时段均值〔m3/s〕频率P〔％〕51020**厂年〔5月～翌年4月〕45.954.945.637.3称号址时段均值〔m3/s〕频率P〔％〕51020汛期〔5月～10月〕71.385.370.857.9枯期〔11月～翌年4月〕20.225.020.015.7表1.1-2**水电站厂址分期年夜水后果表流...
