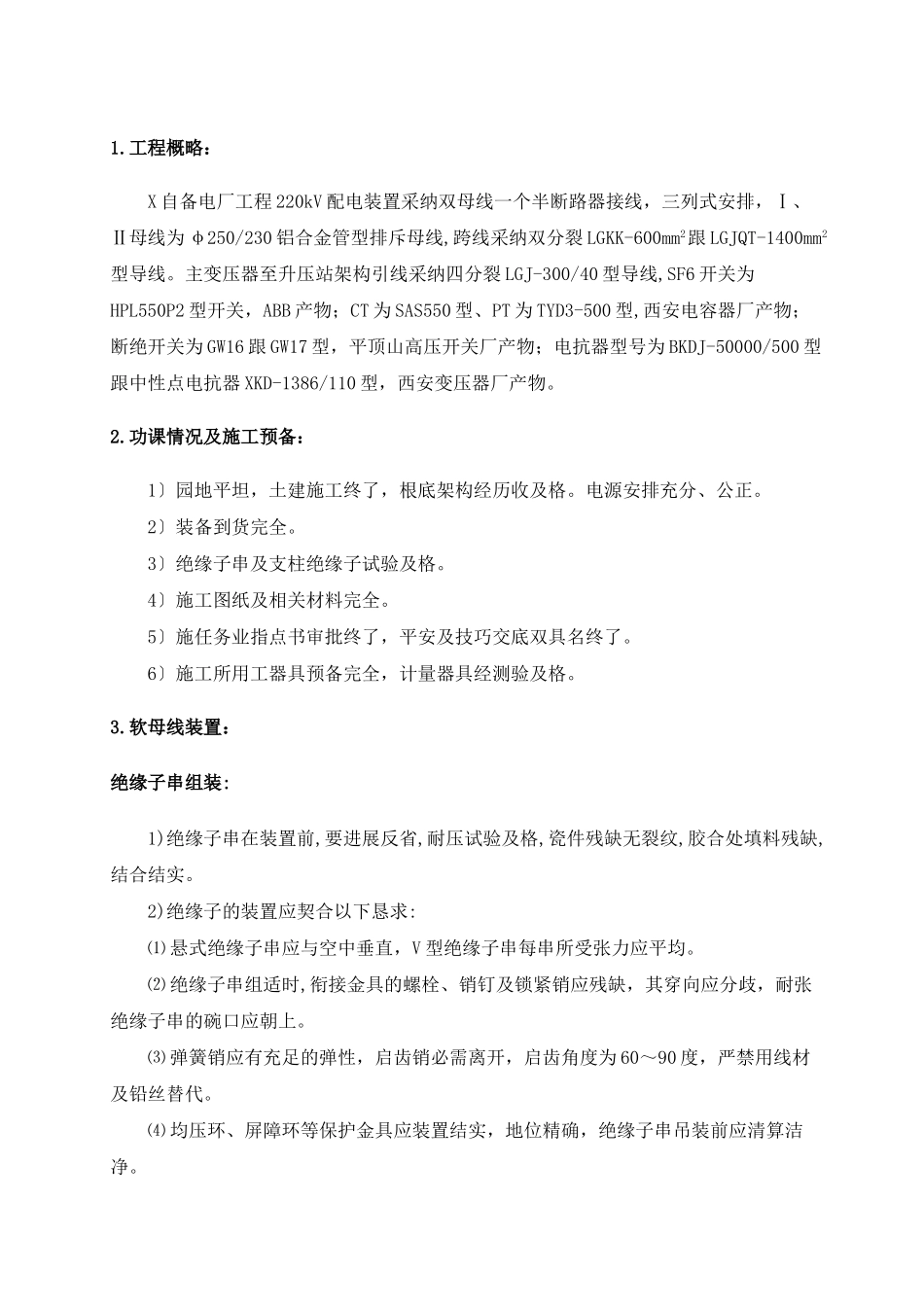

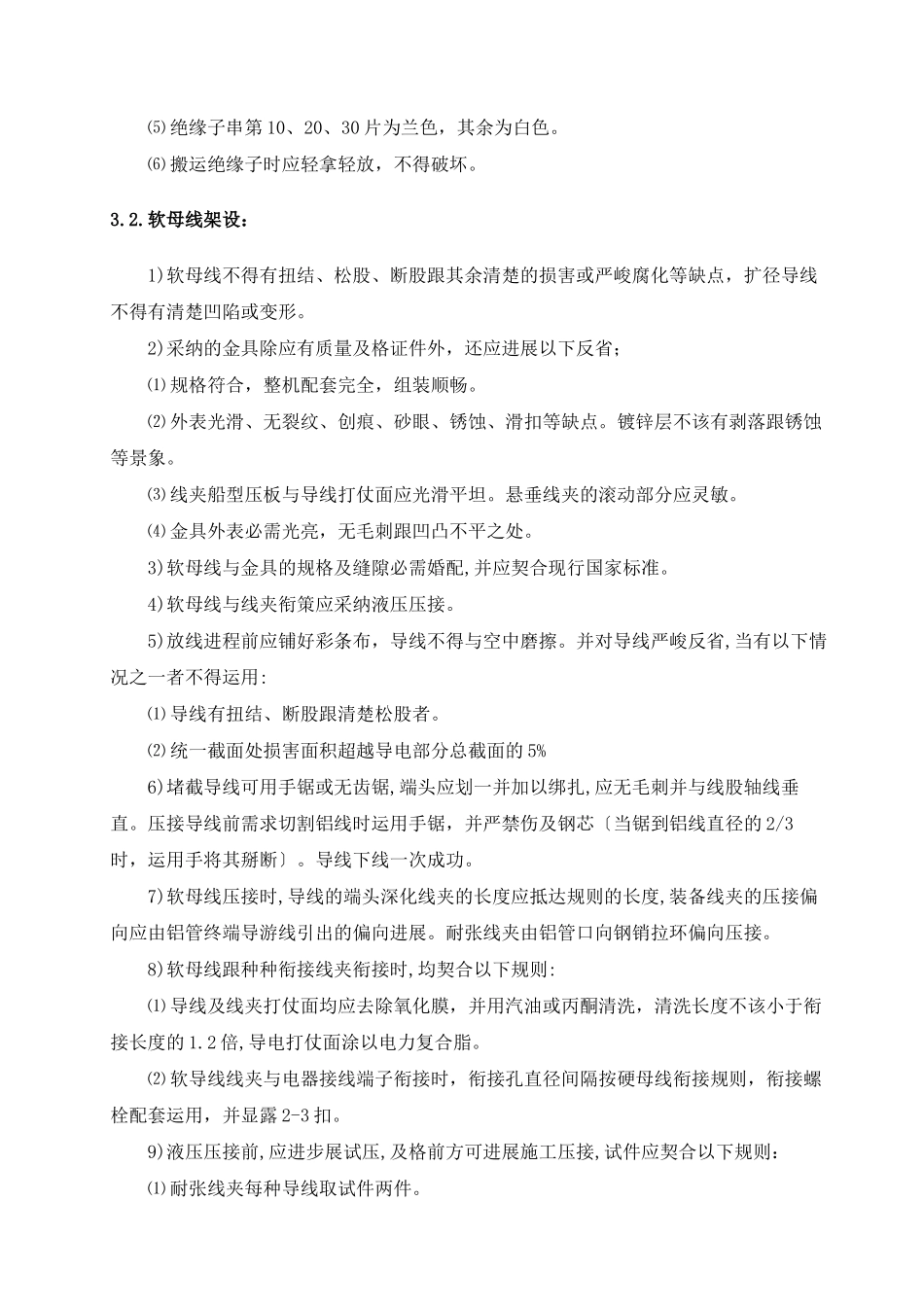

220KV屋外配电装置施工技术措施XX工程公司年代日1.工程概略：X自备电厂工程220kV配电装置采纳双母线一个半断路器接线，三列式安排，Ⅰ、Ⅱ母线为φ250/230铝合金管型排斥母线,跨线采纳双分裂LGKK-600mm2跟LGJQT-1400mm2型导线。主变压器至升压站架构引线采纳四分裂LGJ-300/40型导线,SF6开关为HPL550P2型开关，ABB产物；CT为SAS550型、PT为TYD3-500型,西安电容器厂产物；断绝开关为GW16跟GW17型，平顶山高压开关厂产物；电抗器型号为BKDJ-50000/500型跟中性点电抗器XKD-1386/110型，西安变压器厂产物。2.功课情况及施工预备：1〕园地平坦，土建施工终了，根底架构经历收及格。电源安排充分、公正。2〕装备到货完全。3〕绝缘子串及支柱绝缘子试验及格。4〕施工图纸及相关材料完全。5〕施任务业指点书审批终了，平安及技巧交底双具名终了。6〕施工所用工器具预备完全，计量器具经测验及格。3.软母线装置：绝缘子串组装:1)绝缘子串在装置前,要进展反省,耐压试验及格,瓷件残缺无裂纹,胶合处填料残缺,结合结实。2)绝缘子的装置应契合以下恳求:⑴悬式绝缘子串应与空中垂直，V型绝缘子串每串所受张力应平均。⑵绝缘子串组适时,衔接金具的螺栓、销钉及锁紧销应残缺，其穿向应分歧，耐张绝缘子串的碗口应朝上。⑶弹簧销应有充足的弹性，启齿销必需离开，启齿角度为60～90度，严禁用线材及铅丝替代。⑷均压环、屏障环等保护金具应装置结实，地位精确，绝缘子串吊装前应清算洁净。⑸绝缘子串第10、20、30片为兰色，其余为白色。⑹搬运绝缘子时应轻拿轻放，不得破坏。3.2.软母线架设：1)软母线不得有扭结、松股、断股跟其余清楚的损害或严峻腐化等缺点，扩径导线不得有清楚凹陷或变形。2)采纳的金具除应有质量及格证件外，还应进展以下反省；⑴规格符合，整机配套完全，组装顺畅。⑵外表光滑、无裂纹、创痕、砂眼、锈蚀、滑扣等缺点。镀锌层不该有剥落跟锈蚀等景象。⑶线夹船型压板与导线打仗面应光滑平坦。悬垂线夹的滚动部分应灵敏。⑷金具外表必需光亮，无毛刺跟凹凸不平之处。3)软母线与金具的规格及缝隙必需婚配,并应契合现行国家标准。4)软母线与线夹衔策应采纳液压压接。5)放线进程前应铺好彩条布，导线不得与空中磨擦。并对导线严峻反省,当有以下情况之一者不得运用:⑴导线有扭结、断股跟清楚松股者。⑵统一截面处损害面积超越导电部分总截面的5%6)堵截导线可用手锯或无齿锯,端头应划一并加以绑扎,应无毛刺并与线股轴线垂直。压接导线前需求切割铝线时运用手锯，并严禁伤及钢芯〔当锯到铝线直径的2/3时，运用手将其掰断〕。导线下线一次成功。7)软母线压接时,导线的端头深化线夹的长度应抵达规则的长度,装备线夹的压接偏向应由铝管终端导游线引出的偏向进展。耐张线夹由铝管口向钢销拉环偏向压接。8)软母线跟种种衔接线夹衔接时,均契合以下规则:⑴导线及线夹打仗面均应去除氧化膜，并用汽油或丙酮清洗，清洗长度不该小于衔接长度的1.2倍,导电打仗面涂以电力复合脂。⑵软导线线夹与电器接线端子衔接时，衔接孔直径间隔按硬母线衔接规则，衔接螺栓配套运用，并显露2-3扣。9)液压压接前,应进步展试压,及格前方可进展施工压接,试件应契合以下规则：⑴耐张线夹每种导线取试件两件。⑵装备线夹、T型线夹、跳线线夹每种取试件一件。⑶压接后果应契合规则。10)液压压接导线时应契合以下规则：⑴压接用的钢模必需与被压管配套,液压钳应与钢模婚配。⑵扩径导线与线夹压接时，运用响应的材料即芯棒将扩径导线核心的缝隙填满。⑶压接时必需坚持线夹的精确地位，不得歪歪，相邻两模间堆叠不该小于5mm。⑷外露钢管的外表及压接收口应涂以防锈漆。⑸压接后六角形对边尺寸应为0.866D,当任何一个对边尺寸超越0.866D+0.2mm时,应实时改换钢模或加衬垫处置。〔D为接续管外径〕⑹压接后随即反省外表质量，并恳求处置飞边、毛刺，应锉平并用砂布磨光，压接后曲折度不该年夜于2%，超当时同意校直，但不得使压接收口左近导线发作隆起或松股，压接收不得有裂纹或严峻锤痕。导线的压接任务应由通过培训及格得职员担负11)衔接螺栓运用劲矩扳手紧固。12)母线双分裂间隔棒设置原那么：各跨距核心线跟跳线约6m设一个，...
