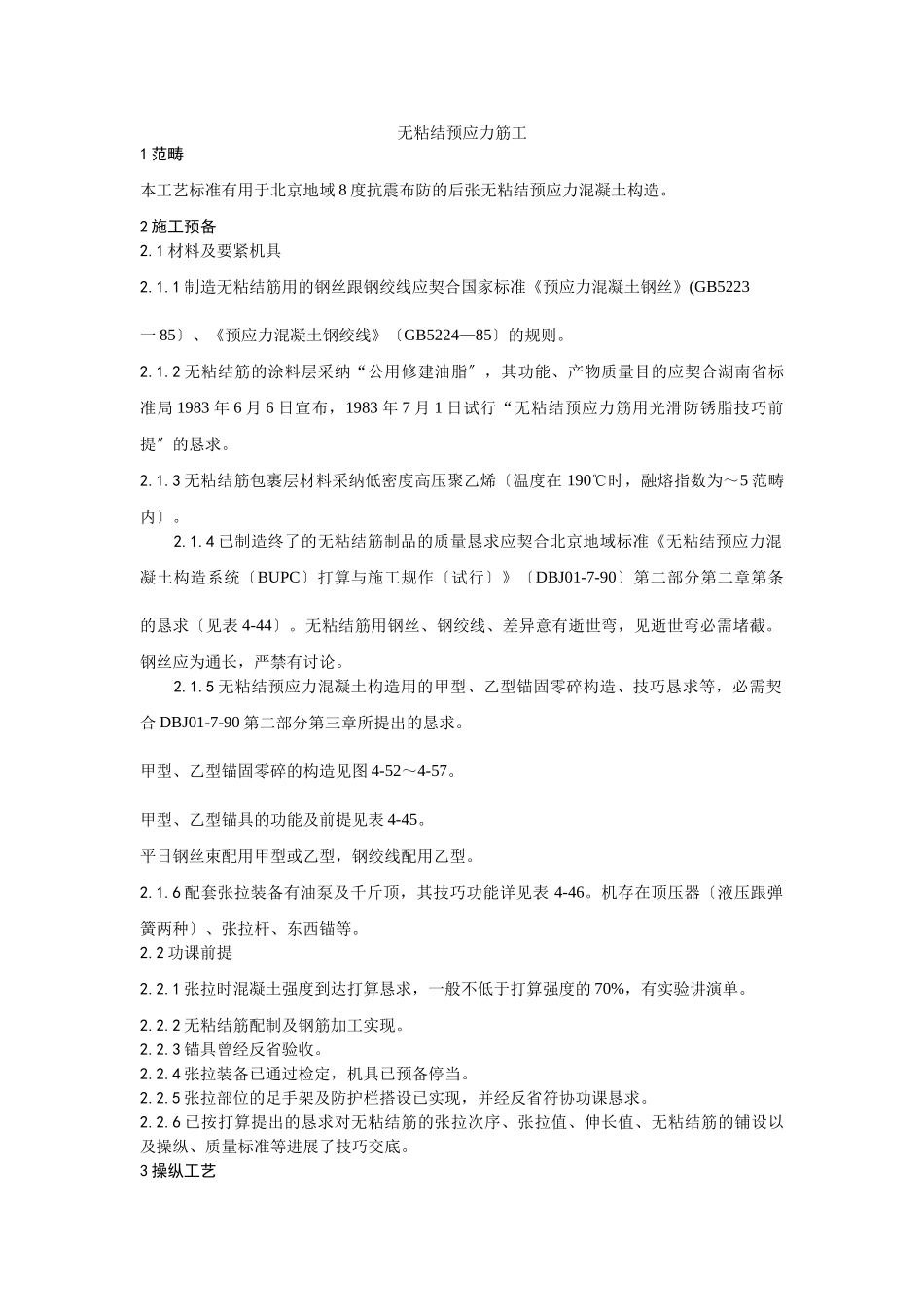

无粘结预应力筋工1范畴本工艺标准有用于北京地域8度抗震布防的后张无粘结预应力混凝土构造。2施工预备2.1材料及要紧机具2.1.1制造无粘结筋用的钢丝跟钢绞线应契合国家标准《预应力混凝土钢丝》(GB5223一85〕、《预应力混凝土钢绞线》〔GB5224—85〕的规则。2.1.2无粘结筋的涂料层采纳“公用修建油脂〞，其功能、产物质量目的应契合湖南省标准局1983年6月6日宣布，1983年7月1日试行“无粘结预应力筋用光滑防锈脂技巧前提〞的恳求。2.1.3无粘结筋包裹层材料采纳低密度高压聚乙烯〔温度在190℃时，融熔指数为～5范畴内〕。2.1.4已制造终了的无粘结筋制品的质量恳求应契合北京地域标准《无粘结预应力混凝土构造系统〔BUPC〕打算与施工规作〔试行〕》〔DBJ01-7-90〕第二部分第二章第条的恳求〔见表4-44〕。无粘结筋用钢丝、钢绞线、差异意有逝世弯，见逝世弯必需堵截。钢丝应为通长，严禁有讨论。2.1.5无粘结预应力混凝土构造用的甲型、乙型锚固零碎构造、技巧恳求等，必需契合DBJ01-7-90第二部分第三章所提出的恳求。甲型、乙型锚固零碎的构造见图4-52～4-57。甲型、乙型锚具的功能及前提见表4-45。平日钢丝束配用甲型或乙型，钢绞线配用乙型。2.1.6配套张拉装备有油泵及千斤顶，其技巧功能详见表4-46。机存在顶压器〔液压跟弹簧两种〕、张拉杆、东西锚等。2.2功课前提2.2.1张拉时混凝土强度到达打算恳求，一般不低于打算强度的70%，有实验讲演单。2.2.2无粘结筋配制及钢筋加工实现。2.2.3锚具曾经反省验收。2.2.4张拉装备已通过检定，机具已预备停当。2.2.5张拉部位的足手架及防护栏搭设已实现，并经反省符协功课恳求。2.2.6已按打算提出的恳求对无粘结筋的张拉次序、张拉值、伸长值、无粘结筋的铺设以及操纵、质量标准等进展了技巧交底。3操纵工艺3.1工艺流程：施工预备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点装置→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐测验收→混凝土浇筑及振捣→混凝土养护→张拉→端部处置3.2反省修补无粘结筋：无粘结筋出场后，应实时核查筋的规格、尺寸跟数目，逐根反省筋的外包裹层质量及端部配件，对配有甲锚钢丝束，应细心反省锚杯表里螺纹、镦头形状尺寸、漏镦景象等，并将定位连杆拧入锚杯内，拧入深度见表4-47。经反省无误后，可分类堆放。对包裹层破坏的无粘结筋，用塑料胶条修补。3.3端模预留孔地位：在张拉端帮模外侧，按施工图所注无粘结筋地位弹线、编号跟钻孔。配甲锚筋孔径为φ40，配乙锚筋孔径为φ30。3.4承压板的装置：无粘结筋张拉端均设承压板，装置中应防止由于承压板端面倾歪构成张拉油缸与承压板互不垂直，而阻碍张拉畸形进展。承压板垂直偏向详见条。3.5铺放无粘结筋：平日无粘结筋的设置有单向跟双向曲线设置两种。铺放应留意：3.5.1为保障无粘结筋的曲线矢高恳求，无粘结筋应跟同偏向非预应力筋设置在统一程度地位〔跨中跟支座处〕。3.5.2铺放前，应设铁马凳，以操纵无粘结筋的曲率，一般每隔2m设一马凳，马凳的高度按照打算恳求断定。跨中处可不设马凳，直截了当绑扎在底筋上。3.5.3双向曲线设置时，还应留意筋的铺放次序。由于筋的各点崎岖高度差异，必定呈现两向配筋交错相压。为防止铺放时穿筋，施工前必需进展人工或电算编序。编序方法是将各向无粘结筋的穿插点处的标高〔从板底至无粘结筋上皮的高度〕标出，对各穿插点响应的两个标高分不进展比较，假设一个偏向某一筋的各点标高均分不低于与其订交的各筋响应点标高时，那么此筋就可以先放置。按此法则寻出铺放次序。按此次序，在非预应力筋底筋绑完后，将无粘结筋铺放在模板中。3.5.4无粘结筋应铺设在电线管的上面，防止无粘结筋张拉发生向下分力，招致电线管曲折及其上面混凝土破裂。3.6端部节点装置：3.6.1甲型锚固零碎张拉端装置：将塑料保护套筒悄悄打入承压板预留孔内，以防止浇筑混凝土时，水泥浆流入锚杯丝扣内，而阻碍张拉。并按打算恳求，断定锚杯预埋深度。为保障其地位精确，可通过定位连杆来实现。定位连杆长度为160mm，二端带有丝扣，将一端拧入锚杯内〔其规则拧入长度详见表4-47〕，顶紧杯内各钢丝镦头，另端...
