建筑行业0038 某大楼10KV变配电工程施工组织设计 VIP免费

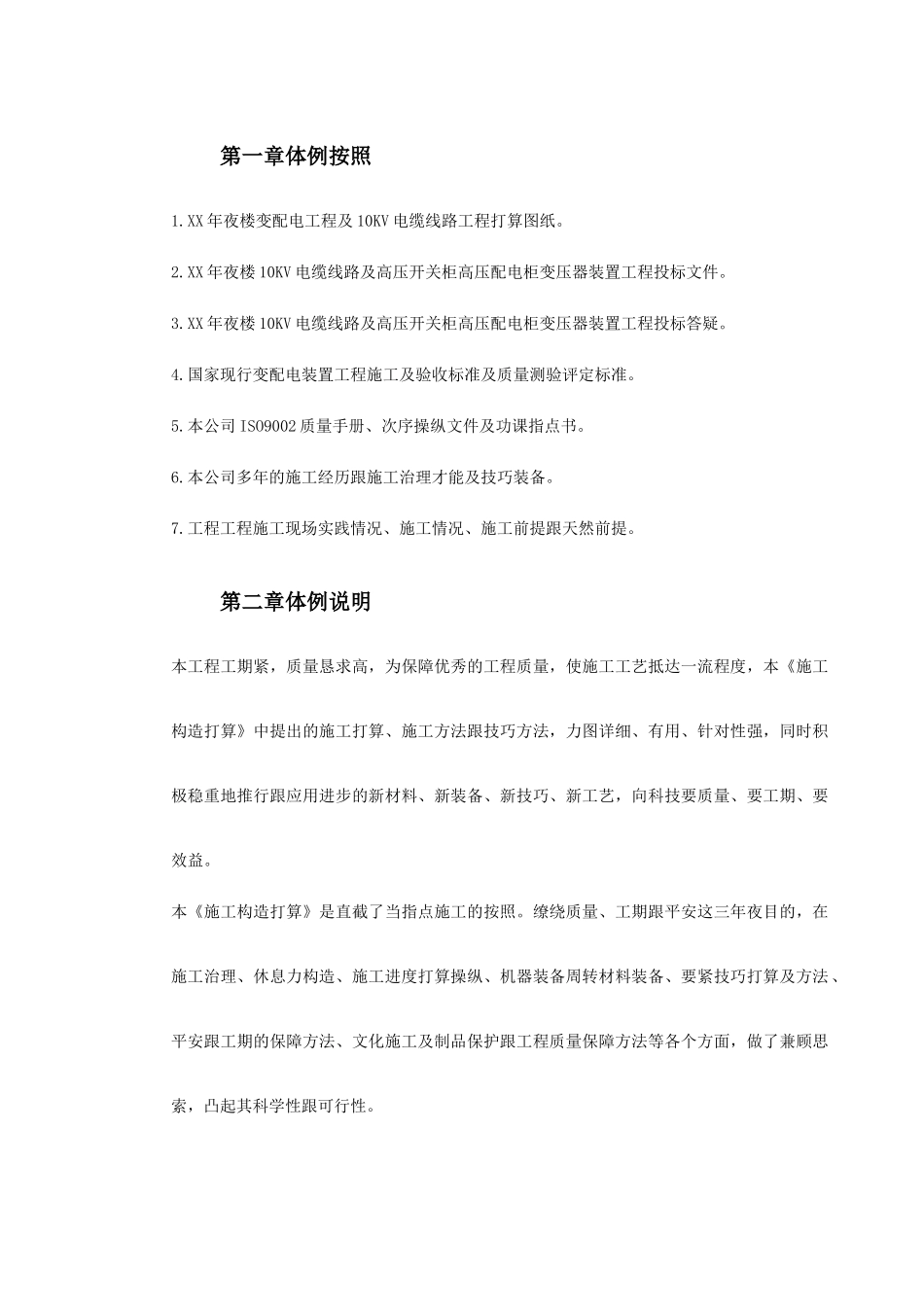

目录第一章体例按照1.XX年夜楼变配电工程及10KV电缆线路工程打算图纸。2.XX年夜楼10KV电缆线路及高压开关柜高压配电柜变压器装置工程投标文件。3.XX年夜楼10KV电缆线路及高压开关柜高压配电柜变压器装置工程投标答疑。4.国家现行变配电装置工程施工及验收标准及质量测验评定标准。5.本公司ISO9002质量手册、次序操纵文件及功课指点书。6.本公司多年的施工经历跟施工治理才能及技巧装备。7.工程工程施工现场实践情况、施工情况、施工前提跟天然前提。第二章体例说明本工程工期紧，质量恳求高，为保障优秀的工程质量，使施工工艺抵达一流程度，本《施工构造打算》中提出的施工打算、施工方法跟技巧方法，力图详细、有用、针对性强，同时积极稳重地推行跟应用进步的新材料、新装备、新技巧、新工艺，向科技要质量、要工期、要效益。本《施工构造打算》是直截了当指点施工的按照。缭绕质量、工期跟平安这三年夜目的，在施工治理、休息力构造、施工进度打算操纵、机器装备周转材料装备、要紧技巧打算及方法、平安跟工期的保障方法、文化施工及制品保护跟工程质量保障方法等各个方面，做了兼顾思索，凸起其科学性跟可行性。第三章工程概略1、高压开关柜高压配电柜变压器装置所在位XX内，两条市政10KV电缆线路分不由XX站F3XX户外环网柜及XX变电站F59引入。2、XX年夜楼变配电工程及10KVXX打算研讨院。3、树破范围：工程称号容量/数目变压器容量〔KVA〕2*800+2*1000+2*1600高压柜(台)9高压柜(台)4910KV电缆线路(KM)29614、变电室地位：高压开关柜高压配电柜变压器装置所在位于XX内。第四章要紧工程量表序号名称规格型号单元数目1高压开关柜ZS1台92干式变压器SCB10-800KVA台23干式变压器SCB10-1000KVA台24干式变压器SCB10-1600KVA台29高压配电柜GCL台4910高压母线槽2000A米35.511高压母线槽3000A米2013电缆桥架450*150托盘式米4216高压电缆YJV22-10KV-3×95mm2米5524高压电缆YJV22-10KV-3×120mm2米3025高压电缆YJV22-10KV-3×300mm2米296126镀锌钢管φ100米0.1827镀锌钢管φ150米61728镀锌槽钢［10米5229镀锌扁钢-40×4米245第五章施工安排１、施工构造机构设置：２、工阶段分别：按照本工程的特色,将全部工程分别为四个阶段:根底及接地线施工→装备就位装置→电源线电缆敷设→装备调试→验收通电。按各阶段的施工特色安排装备材料出场的时间，科学调理休息力、机器装备及东西，操纵打算进度。３、工进度安排：自甲方书面告诉之日出场，并于甲方自购装备全体参加及土建存在装置前提后１个半月内竣工。各工程装置施工进度必需按此工期恳求进展安排。第六章施工预备１、装备装置前,装备间应存在以下前提:①.屋顶、楼板施工终了，不得渗漏；墙面、屋顶喷浆终了；②.室边疆面下层施工终了，园地清算洁净，并在墙上标出空中标高；③.混凝土根底及构架抵达同意装置的强度，焊接构件的质量契合恳求；④.预埋件结实，预埋件及预留孔契合打算；⑤.门窗装置终了，门已配锁；⑥.存在充足的施工园地，路途迟滞。２、临时装备：①．生涯临时装备：因施工园地不克不及作为生涯用地，一切功课职员均外住。②．消费临时装备：需搭建临时堆栈及东西房〔面积约45平方米〕。③．施工电源：由现场的临时施工用电变压器供电，出场后按照实践情况再进展安排。４、施工用图纸、技巧材料应完全。第七章要紧工程工程施工方法〔一〕装备根底型钢的制造与装置：工艺流程：根底型钢埋设→搬运跟反省接线装置→清算装置→调试1、起首将槽钢调直，而后按图纸恳求预制加工根底钢架，并刷好防绣漆。2、根底型钢埋设：埋设方法有以下两种:〔施工时按照工地的实践情况断定采纳何种方法〕a直截了当埋办法：这种埋办法是在土建打砼时直截了当将根底型钢埋设好,埋设前先将型钢调直,撤除铁锈，按图纸尺寸下好料并钻好孔,再按图纸的标高尺寸、丈量其装置地位，将型钢放在所丈量的地位上，并用程度尺调好程度,程度偏向每米不超越1mm，全长不超越5mm。配电柜的根底型钢一般为两根，埋设时应使其平行，并处于统一程度上。埋设的型钢可超过地外表5-10mm，程度调好后，可将型钢结实结实。全体任务做完后，应再细心反省装置尺寸跟程度情况...
