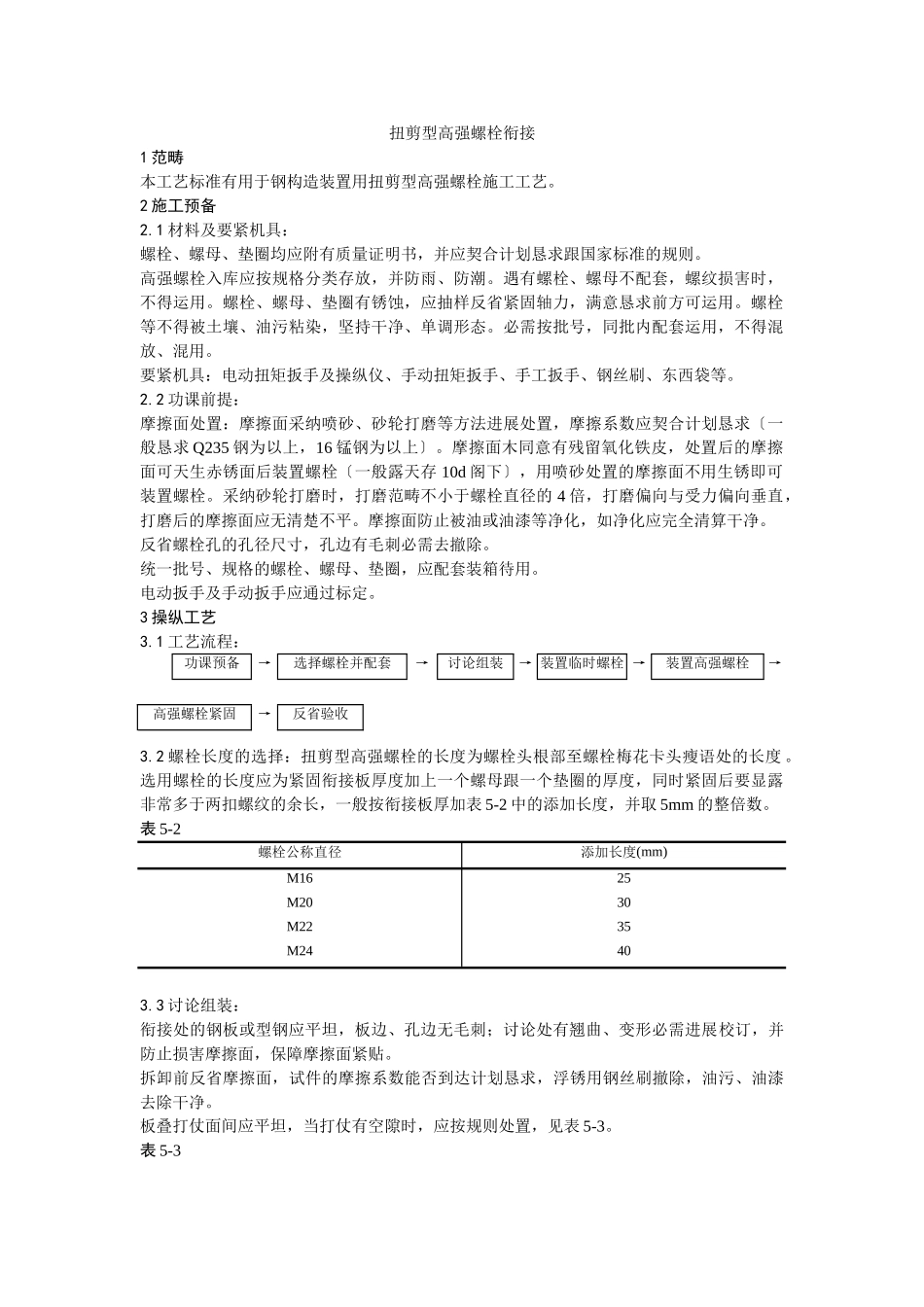

扭剪型高强螺栓衔接1范畴本工艺标准有用于钢构造装置用扭剪型高强螺栓施工工艺。2施工预备2.1材料及要紧机具:螺栓、螺母、垫圈均应附有质量证明书,并应契合计划恳求跟国家标准的规则。高强螺栓入库应按规格分类存放,并防雨、防潮。遇有螺栓、螺母不配套,螺纹损害时,不得运用。螺栓、螺母、垫圈有锈蚀,应抽样反省紧固轴力,满意恳求前方可运用。螺栓等不得被土壤、油污粘染,坚持干净、单调形态。必需按批号,同批内配套运用,不得混放、混用。要紧机具:电动扭矩扳手及操纵仪、手动扭矩扳手、手工扳手、钢丝刷、东西袋等。2.2功课前提:摩擦面处置:摩擦面采纳喷砂、砂轮打磨等方法进展处置,摩擦系数应契合计划恳求〔一般恳求Q235钢为以上,16锰钢为以上〕。摩擦面木同意有残留氧化铁皮,处置后的摩擦面可天生赤锈面后装置螺栓〔一般露天存10d阁下〕,用喷砂处置的摩擦面不用生锈即可装置螺栓。采纳砂轮打磨时,打磨范畴不小于螺栓直径的4倍,打磨偏向与受力偏向垂直,打磨后的摩擦面应无清楚不平。摩擦面防止被油或油漆等净化,如净化应完全清算干净。反省螺栓孔的孔径尺寸,孔边有毛刺必需去撤除。统一批号、规格的螺栓、螺母、垫圈,应配套装箱待用。电动扳手及手动扳手应通过标定。3操纵工艺3.1工艺流程:功课预备→选择螺栓并配套→讨论组装→装置临时螺栓→装置高强螺栓→高强螺栓紧固→反省验收3.2螺栓长度的选择:扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头瘦语处的长度。选用螺栓的长度应为紧固衔接板厚度加上一个螺母跟一个垫圈的厚度,同时紧固后要显露非常多于两扣螺纹的余长,一般按衔接板厚加表5-2中的添加长度,并取5mm的整倍数。表5-2螺栓公称直径添加长度(mm)M1625M2030M2235M24403.3讨论组装:衔接处的钢板或型钢应平坦,板边、孔边无毛刺;讨论处有翘曲、变形必需进展校订,并防止损害摩擦面,保障摩擦面紧贴。拆卸前反省摩擦面,试件的摩擦系数能否到达计划恳求,浮锈用钢丝刷撤除,油污、油漆去除干净。板叠打仗面间应平坦,当打仗有空隙时,应按规则处置,见表5-3。表5-3空隙巨细处理方法1mm以下不作处置3mm以下将超过的一侧磨成1∶10歪面打磨方面应与受力方面垂直3mm以上加垫板,垫板两面摩擦面处置方法与构件一样3.4装置临时螺栓:衔接处采纳临时螺栓结实,其螺栓个数为讨论螺栓总数的1/3以上;并每个讨论非常多于两个,冲钉穿入数目不宜多于临时螺栓的30%。组装时先用冲钉瞄准孔位,在恰当地位拔出临时螺栓,用扳手拧紧。禁绝用高强螺栓兼作临时螺栓,以防螺纹损害。3.5装置高强螺栓:装置时高强螺栓应自由穿入孔内,不得强行敲打。扭剪型高强螺栓的垫圈何在螺母一侧,垫圈孔有倒角的一侧应跟螺母打仗,不得装反〔年夜六角头、高强螺栓的垫圈应装置在螺栓头一侧跟螺母一侧,垫圈孔有倒角一侧应跟螺栓头打仗,不得装反〕。螺栓不克不及自由穿入时,不得用气割扩孔,要用绞刀绞孔,修孔时需使板层紧贴,以防铁屑进入板缝,绞孔后要用砂轮机去除孔边毛刺,并去除铁屑。螺栓穿入偏向宜分歧,穿入高强螺栓用扳手紧固后,再卸下临时螺栓,以高强螺栓交换。不得在雨天装置高强螺栓,且摩擦面应处于单调形态。3.6高强螺栓的紧固:必需分两次进展,第一次为初拧。初拧紧固到螺栓标准轴力〔即计划预拉力〕的60%~80%,初拧的扭矩值不得小于终拧扭矩值的30%。第二次紧固为终拧,终拧时扭剪型高强螺栓应将梅花卡头拧失落。为使螺栓群中一切螺栓平均受力,初拧、终拧都应按必定次序进展。一般讨论:应从螺栓群两头次序向外侧进展紧固。从讨论刚度年夜的地点向不受束缚的自由端进展。从螺栓群核心向四周分散的方法进展。初拧扳手应是可以操纵扭矩的,初拧终了的螺栓,应做好标志以供确认。为防止漏拧,当天装置的高强螺栓,当天应终拧终了。终拧应采纳公用的电动扳手,如个不功课有艰辛的地点,也可以采纳手动扭矩扳手进展,终拧扭矩须按计划恳求进展。用电动扳手时,螺栓尾部卡头拧断后即说明终拧终了,反省外露丝扣不得少于2扣,断上去的卡头应放入东西袋内搜集在一同,防止从地面坠落构成平安事变。3.7反省验收:扭剪型高强螺栓应全体拧失落尾部梅花卡...
