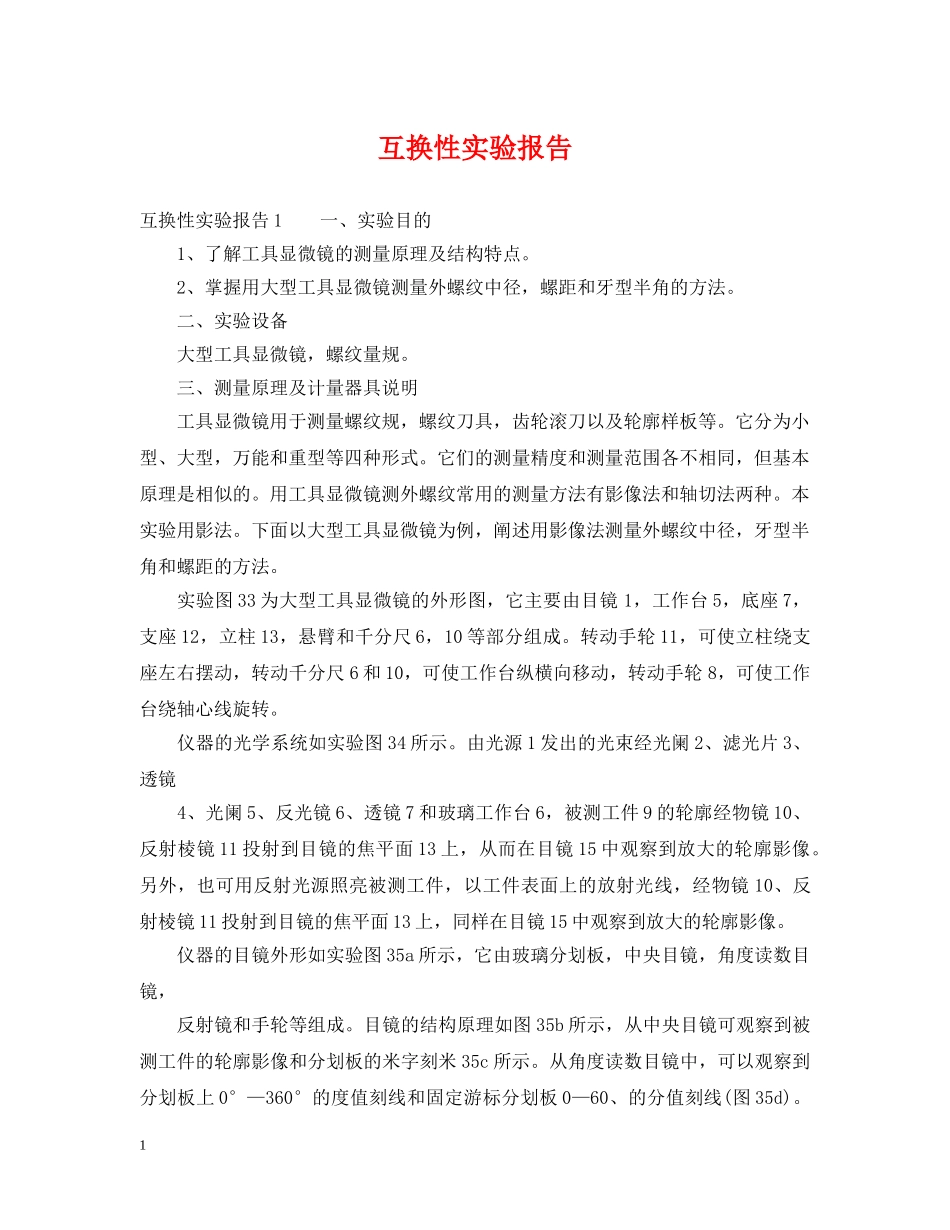

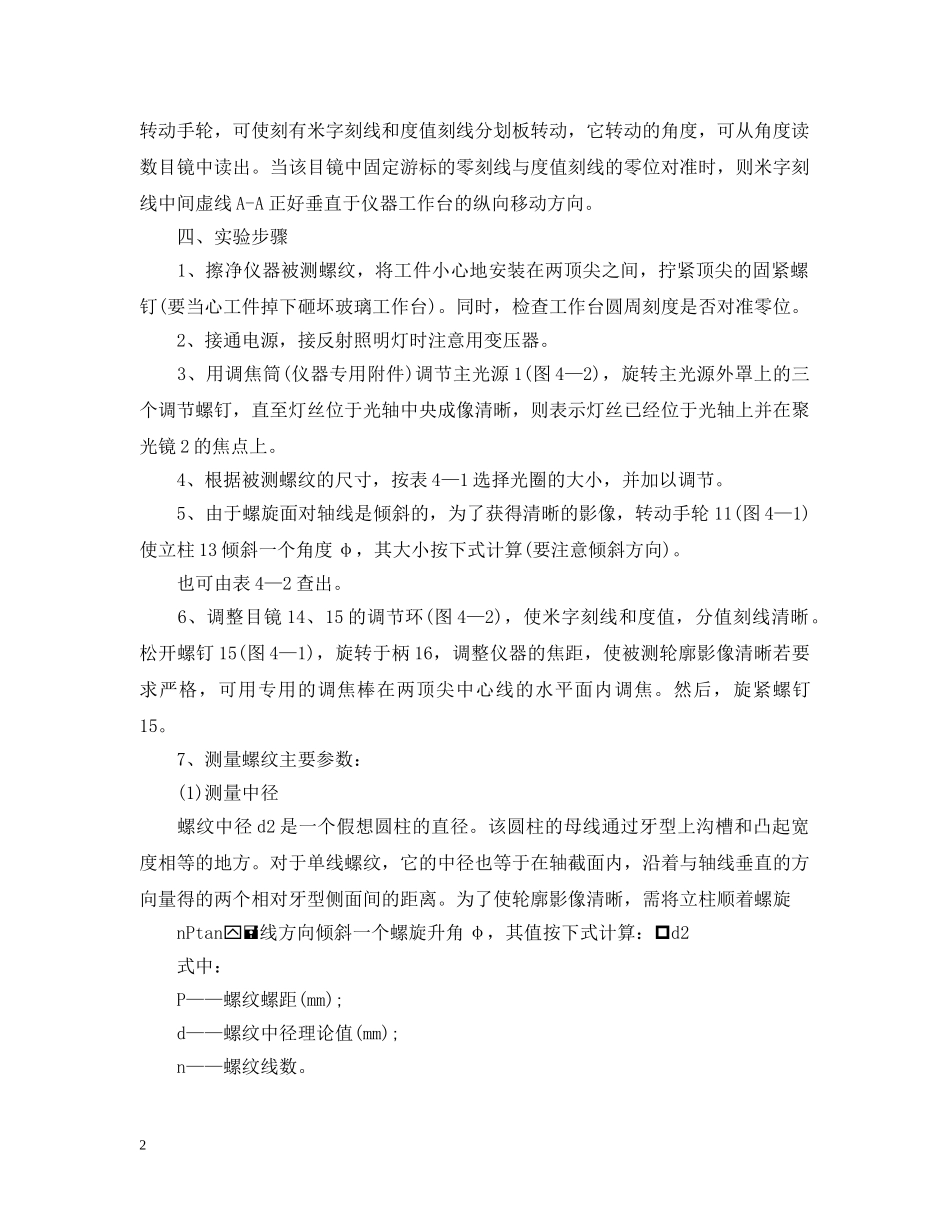

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。互换性实验报告互换性实验报告1一、实验目的1、了解工具显微镜的测量原理及结构特点。2、掌握用大型工具显微镜测量外螺纹中径，螺距和牙型半角的方法。二、实验设备大型工具显微镜，螺纹量规。三、测量原理及计量器具说明工具显微镜用于测量螺纹规，螺纹刀具，齿轮滚刀以及轮廓样板等。它分为小型、大型，万能和重型等四种形式。它们的测量精度和测量范围各不相同，但基本原理是相似的。用工具显微镜测外螺纹常用的测量方法有影像法和轴切法两种。本实验用影法。下面以大型工具显微镜为例，阐述用影像法测量外螺纹中径，牙型半角和螺距的方法。实验图33为大型工具显微镜的外形图，它主要由目镜1，工作台5，底座7，支座12，立柱13，悬臂和千分尺6，10等部分组成。转动手轮11，可使立柱绕支座左右摆动，转动千分尺6和10，可使工作台纵横向移动，转动手轮8，可使工作台绕轴心线旋转。仪器的光学系统如实验图34所示。由光源1发出的光束经光阑2、滤光片3、透镜4、光阑5、反光镜6、透镜7和玻璃工作台6，被测工件9的轮廓经物镜10、反射棱镜11投射到目镜的焦平面13上，从而在目镜15中观察到放大的轮廓影像。另外，也可用反射光源照亮被测工件，以工件表面上的放射光线，经物镜10、反射棱镜11投射到目镜的焦平面13上，同样在目镜15中观察到放大的轮廓影像。仪器的目镜外形如实验图35a所示，它由玻璃分划板，中央目镜，角度读数目镜，反射镜和手轮等组成。目镜的结构原理如图35b所示，从中央目镜可观察到被测工件的轮廓影像和分划板的米字刻米35c所示。从角度读数目镜中，可以观察到分划板上0°—360°的度值刻线和固定游标分划板0—60、的分值刻线(图35d)。1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。转动手轮，可使刻有米字刻线和度值刻线分划板转动，它转动的角度，可从角度读数目镜中读出。当该目镜中固定游标的零刻线与度值刻线的零位对准时，则米字刻线中间虚线A-A正好垂直于仪器工作台的纵向移动方向。四、实验步骤1、擦净仪器被测螺纹，将工件小心地安装在两顶尖之间，拧紧顶尖的固紧螺钉(要当心工件掉下砸坏玻璃工作台)。同时，检查工作台圆周刻度是否对准零位。2、接通电源，接反射照明灯时注意用变压器。3、用调焦筒(仪器专用附件)调节主光源1(图4—2)，旋转主光源外罩上的三个调节螺钉，直至灯丝位于光轴中央成像清晰，则表示灯丝已经位于光轴上并在聚光镜2的焦点上。4、根据被测螺纹的尺寸，按表4—1选择光圈的大小，并加以调节。5、由于螺旋面对轴线是倾斜的，为了获得清晰的影像，转动手轮11(图4—1)使立柱13倾斜一个角度φ，其大小按下式计算(要注意倾斜方向)。也可由表4—2查出。6、调整目镜14、15的调节环(图4—2)，使米字刻线和度值，分值刻线清晰。松开螺钉15(图4—1)，旋转于柄16，调整仪器的焦距，使被测轮廓影像清晰若要求严格，可用专用的调焦棒在两顶尖中心线的水平面内调焦。然后，旋紧螺钉15。7、测量螺纹主要参数：(1)测量中径螺纹中径d2是一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。对于单线螺纹，它的中径也等于在轴截面内，沿着与轴线垂直的方向量得的两个相对牙型侧面间的距离。为了使轮廓影像清晰，需将立柱顺着螺旋nPtan线方向倾斜一个螺旋升角φ，其值按下式计算：d2式中：P——螺纹螺距(mm);d——螺纹中径理论值(mm);n——螺纹线数。2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。测量时，转动纵向千分尺10和横向千分尺6(见实验图33)，以移动工作台，使目镜中的A—A虚线与螺纹投影牙型的侧重合(图4—4)，记下横向千分尺的第一次读数。然后，将显微镜立柱反射倾斜螺旋升角φ，转动横向千分尺，使A—A虚线与对面牙型轮廓重合(见实验图36)，记下横向千分尺的第二次读数。两次读数之差，即为螺纹的实际中径。为了消除被测螺纹安装误差的影响，须测出d2左d2左d2右和d2右，取两者的平均值作为实际中径：d2实际2(2)测量牙型半角是指在螺纹牙型上，...
