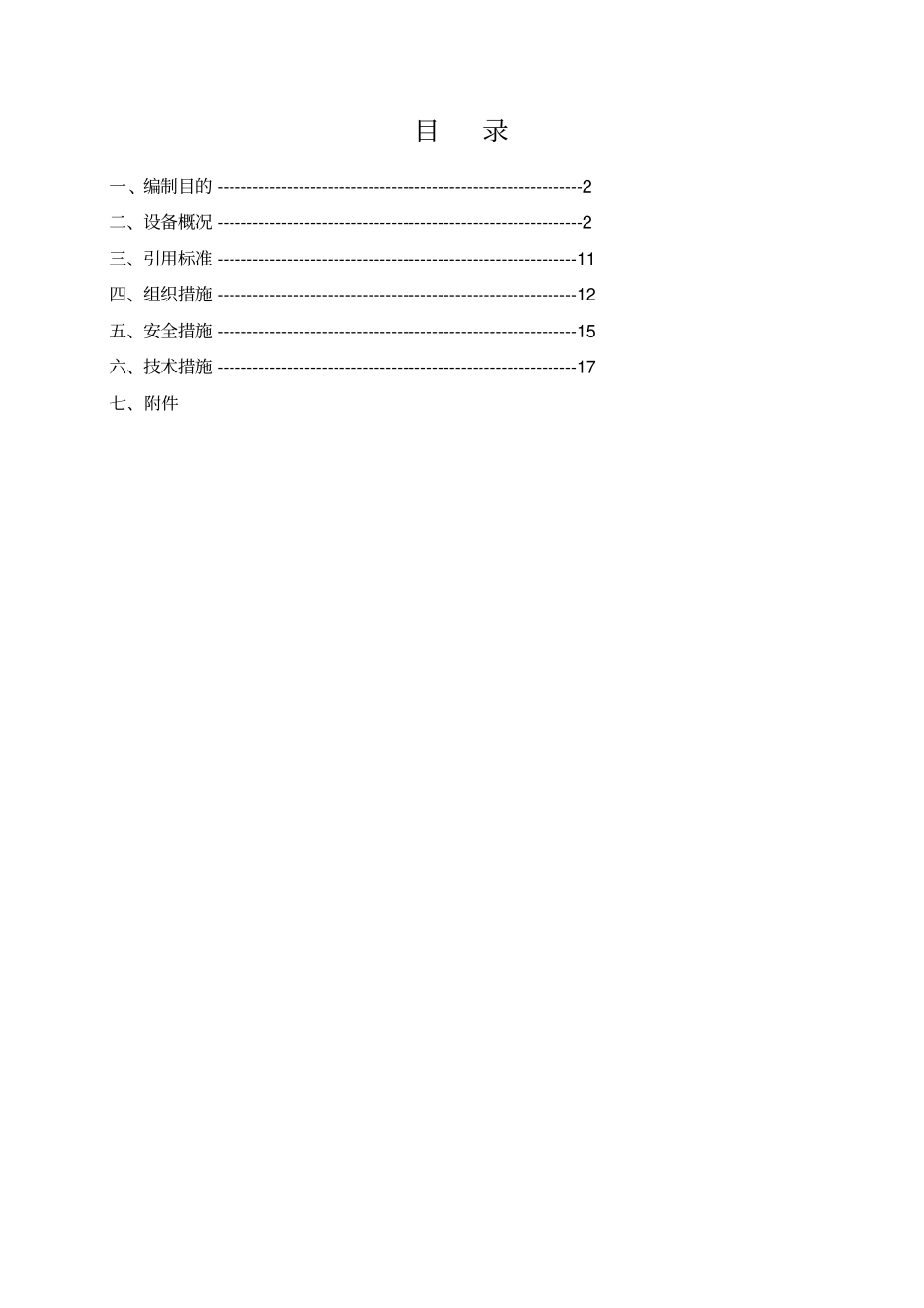

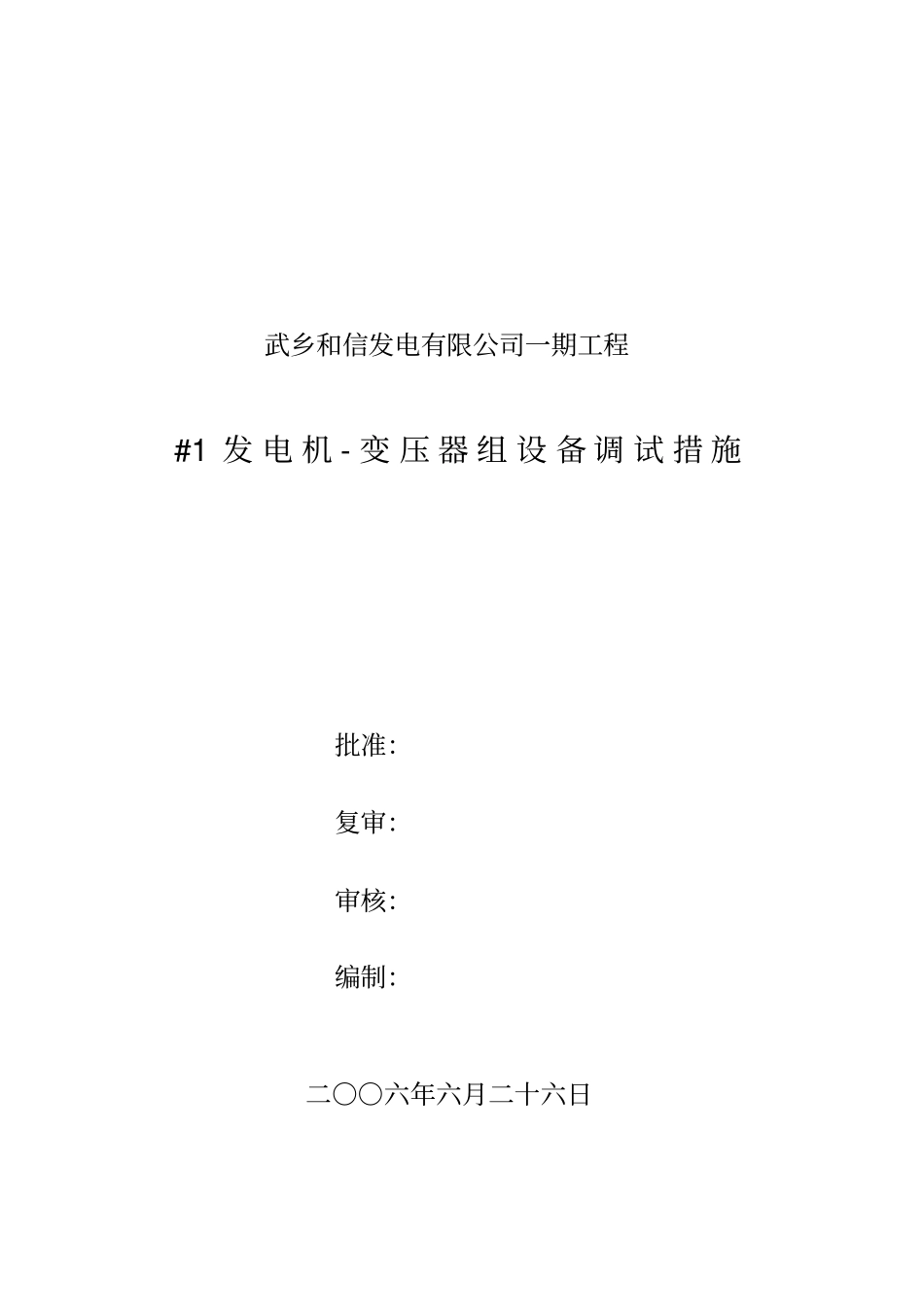

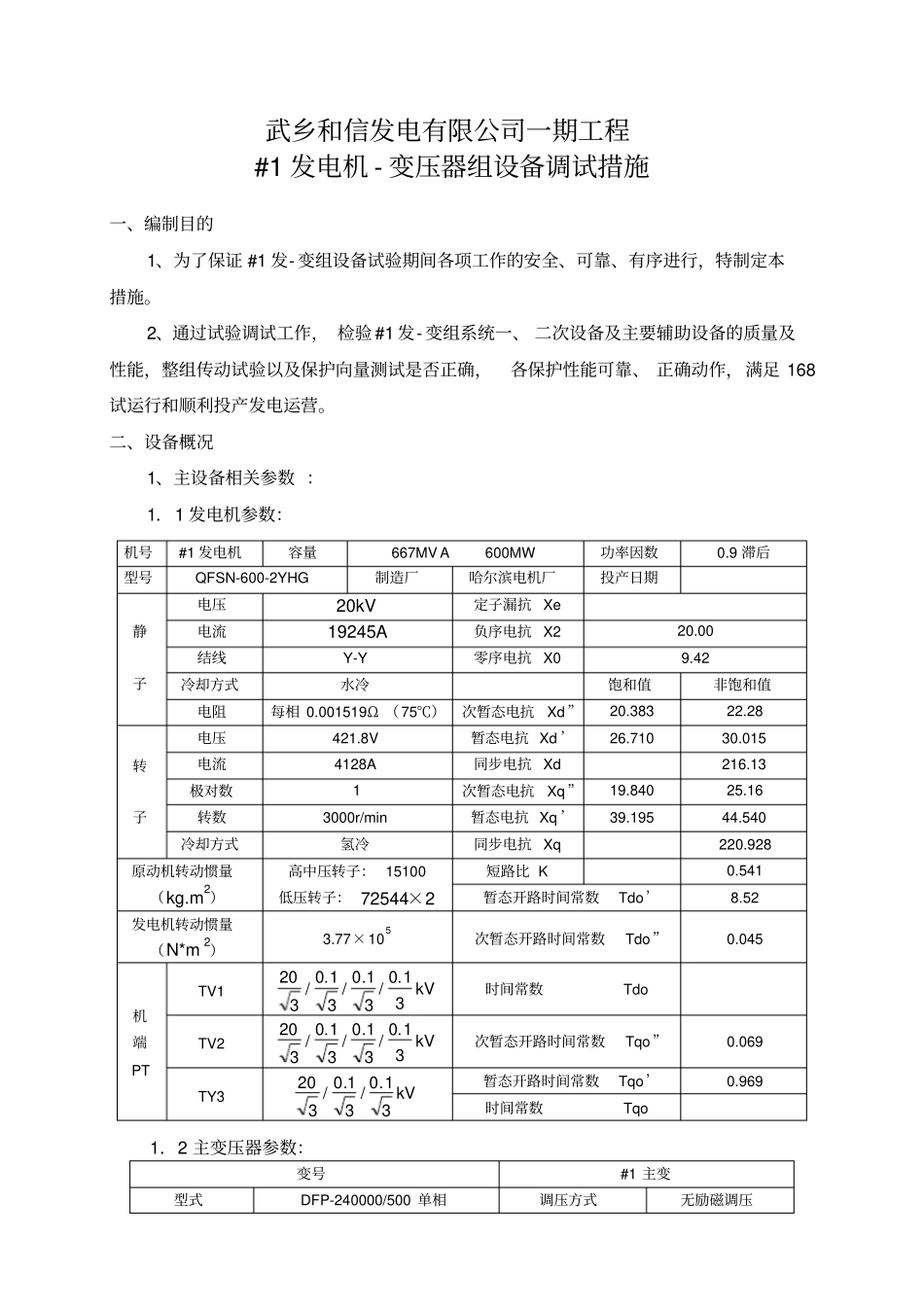

武乡和信发电有限公司一期工程#1发电机-变压器组设备调试措施批准：复审：审核：编制：二○○六年六月二十六日目录一、编制目的---------------------------------------------------------------2二、设备概况---------------------------------------------------------------2三、引用标准--------------------------------------------------------------11四、组织措施--------------------------------------------------------------12五、安全措施--------------------------------------------------------------15六、技术措施--------------------------------------------------------------17七、附件武乡和信发电有限公司一期工程#1发电机-变压器组设备调试措施一、编制目的1、为了保证#1发-变组设备试验期间各项工作的安全、可靠、有序进行，特制定本措施。2、通过试验调试工作，检验#1发-变组系统一、二次设备及主要辅助设备的质量及性能，整组传动试验以及保护向量测试是否正确，各保护性能可靠、正确动作，满足168试运行和顺利投产发电运营。二、设备概况1、主设备相关参数：1．1发电机参数：机号#1发电机容量667MVA600MW功率因数0.9滞后型号QFSN-600-2YHG制造厂哈尔滨电机厂投产日期静子电压20kV定子漏抗Xe电流19245A负序电抗X220.00结线Y-Y零序电抗X09.42冷却方式水冷饱和值非饱和值电阻每相0.001519Ω（75℃）次暂态电抗Xd”20.38322.28转子电压421.8V暂态电抗Xd’26.71030.015电流4128A同步电抗Xd216.13极对数1次暂态电抗Xq”19.84025.16转数3000r/min暂态电抗Xq’39.19544.540冷却方式氢冷同步电抗Xq220.928原动机转动惯量（kg.m2）高中压转子：15100低压转子：72544×2短路比K0.541暂态开路时间常数Tdo’8.52发电机转动惯量（N*m2）3.77×105次暂态开路时间常数Tdo”0.045机端PTTV1kV31.0/31.0/31.0/320时间常数TdoTV2kV31.0/31.0/31.0/320次暂态开路时间常数Tqo”0.069TY3kV31.0/31.0/320暂态开路时间常数Tqo’0.969时间常数Tqo1．2主变压器参数：变号#1主变型式DFP-240000/500单相调压方式无励磁调压容量比3240MVA/3240MVA容量3240MVA电压比3550-2×2.5%/20kV；额定电流756A/320784A相数单相投入日期接线YN，d11制造厂家保定天威保变短路电压145%各侧CT变比准确级高压侧套管CT1250/1A5P40/5P40/0.2S/0.2高压侧开关CT2X1250/1ATPY/TPY/5P40/0.2S低压侧25000/5ATPY/TPY/5P20/0.2/0.2S中性点300-600/1A5P40/5P401．3厂变参数：变号#1高厂变型式SFF-68000/20三相调压方式无励磁调压容量比68/40-40MVA容量68MVA电压比20±2×2.5％/10.5-10.5kV相数三相额定电流1963A/2199A投入日期接线D，yn1-yn1制造厂家保定天威保变短路电压16%空载电流铜损290KW无功损耗铁损39KW各侧CT变比准确级高压侧5000/1A（TPY）3000/1A（5P40、0.2）TPY/TPY/5P40/5P40/0.2低压侧4000/1A5P20/5P20/5P20/0.2低压分支中性点100/1A5P20/5P201．4励磁变参数：变号#1、2励磁变型式ZSCB9－3×2000/20调压方式无励磁调压容量比32000/32000kVA容量32000kVA电压比320±2×2.5％/0.846kV相数单相额定电流投入日期接线YD-11制造厂家顺特短路电压6%铜损空载电流铁损无功损耗各侧CT变比准确级高压侧300/1A5P30/5P30/0.5低压侧5000/1A5P30/5P30/0.5励磁调节器参数调节器型号SAVR-2000调节器厂家南京南瑞电控励磁方式自并励静止可控硅整流整流柜型号FLZ-2200强励顶值倍数2灭磁开关型号NR74-6000A/1600V英国1．5脱硫变参数变号#1脱硫变型式S-25000/20三相调压方式无励磁调压容量比25/25MVA容量25MVA电压比20±2×2.5％/10.5kV相数三相额定电流722/1375A投入日期接线D,yn1制造厂家保定天威保变短路电压8%铜损115KW空载电流铁损20KW无功损耗各侧CT变比准确级高压侧5000/1A（TPY）1500/1A（5P40）1000/1A（0.2）TPY/TPY/5P40/5P40/0.2低压侧4000/1A5P20/5P20/5P20/0.2低压侧中性点100/1A5P20/5P202、发电机变压器组保护配置2．1发电机变压器组保护装置的配置武乡电厂发变组保护装置包括国电南自生产的DGT801A型A柜、B柜发变组保护装置以及C柜非电量保护装置。主保护和后备保护双重化配置。保护A柜、B柜，C...
