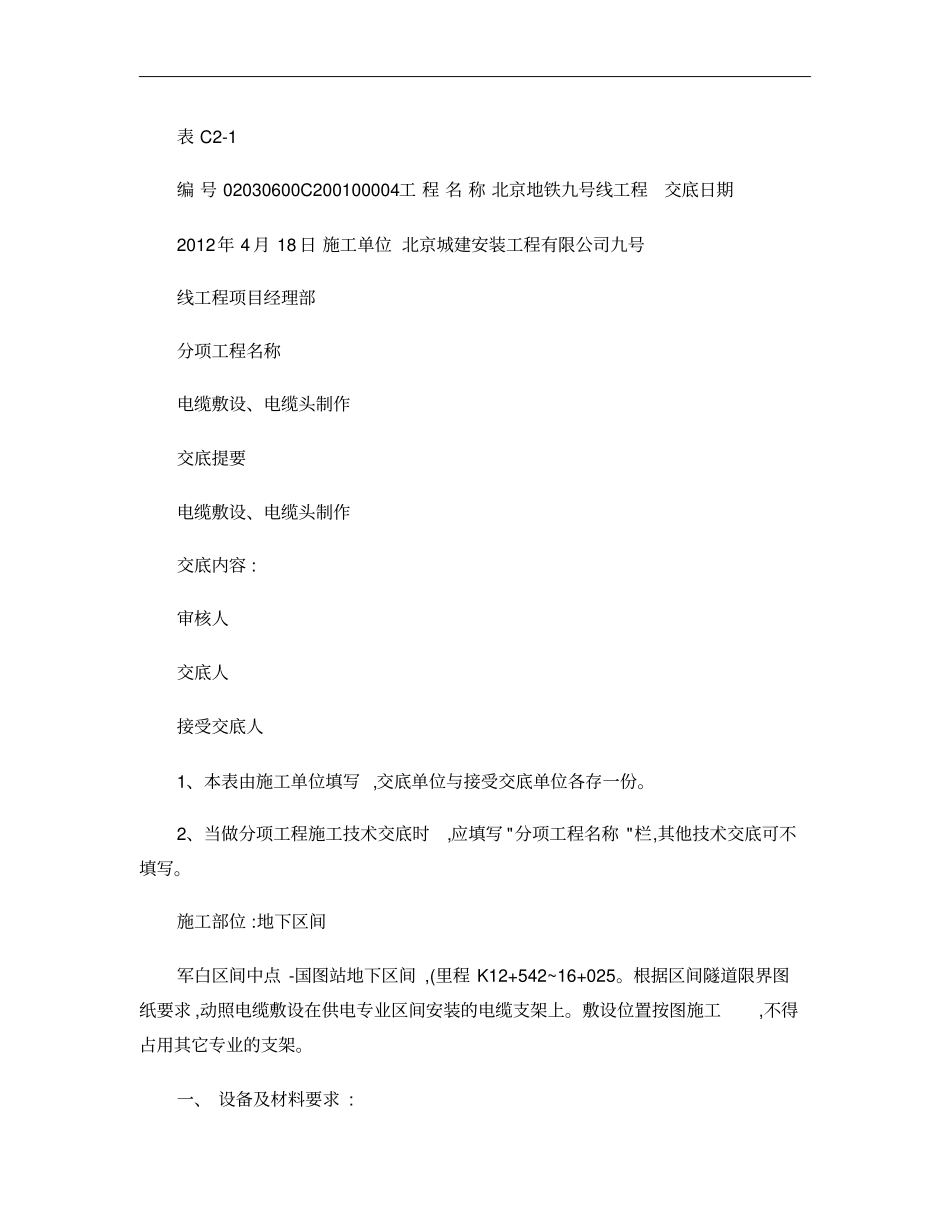

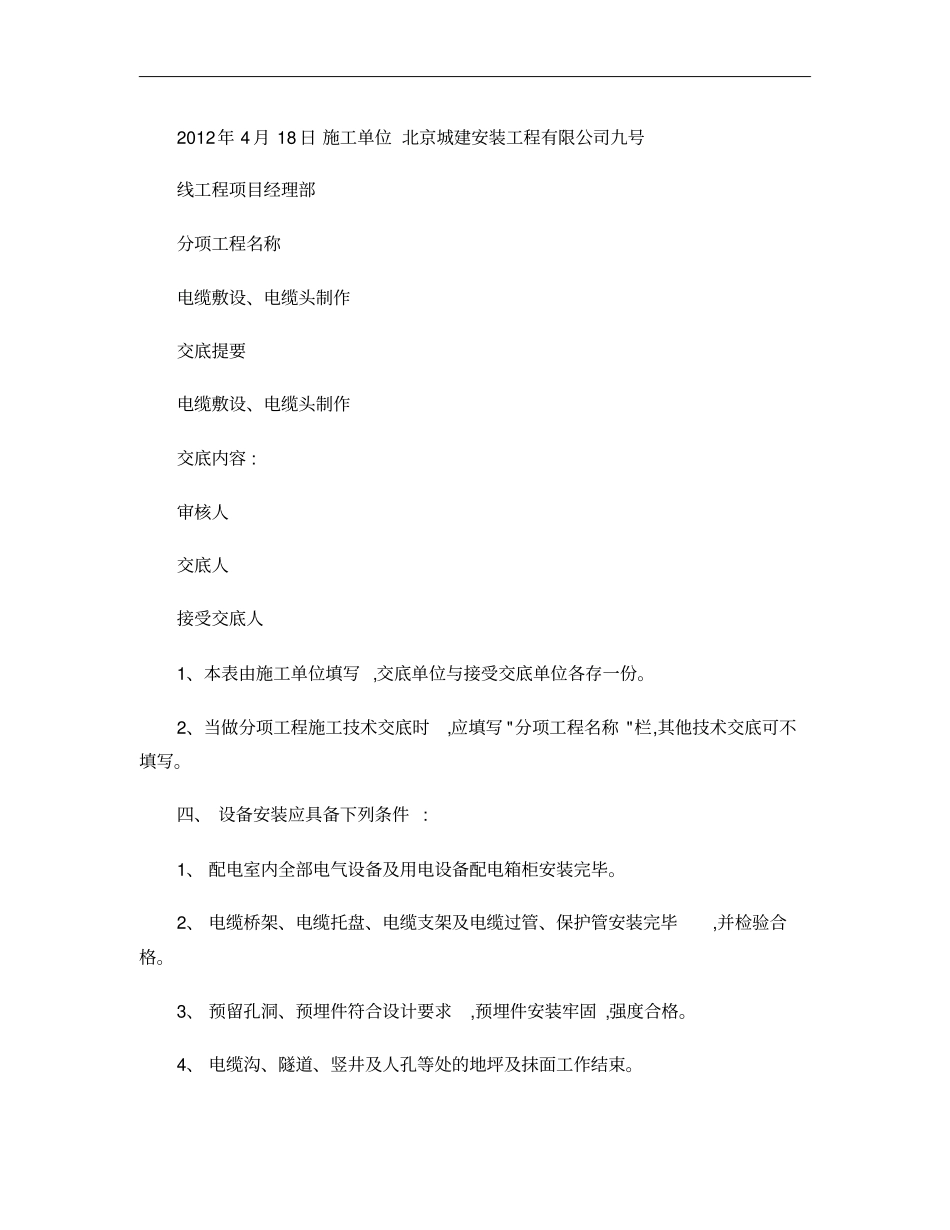

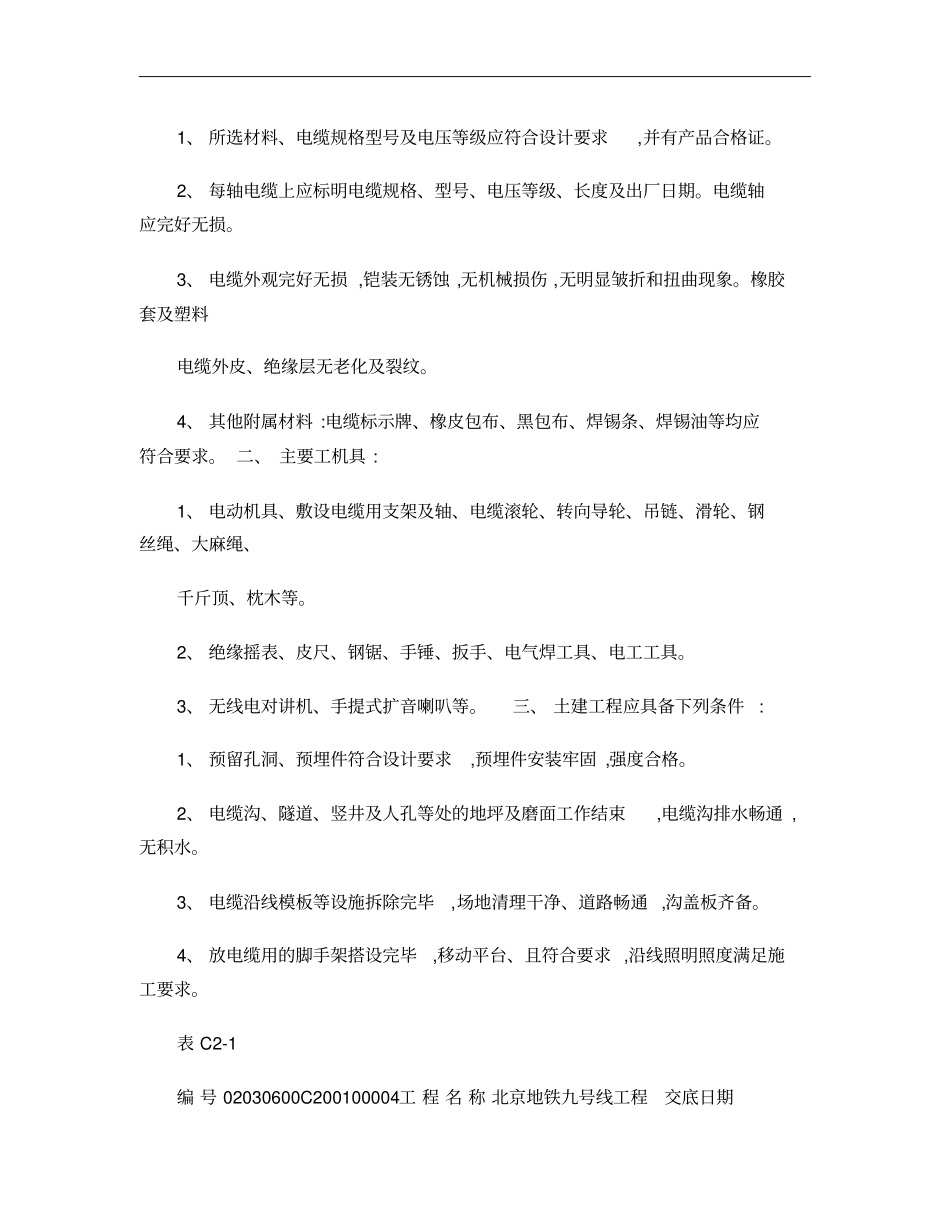

表C2-1编号02030600C200100004工程名称北京地铁九号线工程交底日期2012年4月18日施工单位北京城建安装工程有限公司九号线工程项目经理部分项工程名称电缆敷设、电缆头制作交底提要电缆敷设、电缆头制作交底内容:审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。施工部位:地下区间军白区间中点-国图站地下区间,(里程K12+542~16+025。根据区间隧道限界图纸要求,动照电缆敷设在供电专业区间安装的电缆支架上。敷设位置按图施工,不得占用其它专业的支架。一、设备及材料要求:1、所选材料、电缆规格型号及电压等级应符合设计要求,并有产品合格证。2、每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。3、电缆外观完好无损,铠装无锈蚀,无机械损伤,无明显皱折和扭曲现象。橡胶套及塑料电缆外皮、绝缘层无老化及裂纹。4、其他附属材料:电缆标示牌、橡皮包布、黑包布、焊锡条、焊锡油等均应符合要求。二、主要工机具:1、电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶、枕木等。2、绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。3、无线电对讲机、手提式扩音喇叭等。三、土建工程应具备下列条件:1、预留孔洞、预埋件符合设计要求,预埋件安装牢固,强度合格。2、电缆沟、隧道、竖井及人孔等处的地坪及磨面工作结束,电缆沟排水畅通,无积水。3、电缆沿线模板等设施拆除完毕,场地清理干净、道路畅通,沟盖板齐备。4、放电缆用的脚手架搭设完毕,移动平台、且符合要求,沿线照明照度满足施工要求。表C2-1编号02030600C200100004工程名称北京地铁九号线工程交底日期2012年4月18日施工单位北京城建安装工程有限公司九号线工程项目经理部分项工程名称电缆敷设、电缆头制作交底提要电缆敷设、电缆头制作交底内容:审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。四、设备安装应具备下列条件:1、配电室内全部电气设备及用电设备配电箱柜安装完毕。2、电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕,并检验合格。3、预留孔洞、预埋件符合设计要求,预埋件安装牢固,强度合格。4、电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。5、电缆层、隧道等处的施工临时设施、建筑物废料等清理干净,道路畅通。6、电缆线路敷设后,配电室门窗、设备机房、电缆竖井门窗安装完毕及上锁。五、工艺流程图;1、准备工作;1.1施工前应对电缆规格、型号、电压等级进行查核,各项指标均符合设计要求,外观无扭曲及坏损现象。1.2电缆敷设前进行绝缘摇测或耐压试验;1.2.1低压电缆、控制电缆用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。1.1.2电缆测试完毕,应用橡皮包布密封后再用黑包布包好。1.3放电缆机具的安装:采用机械放电缆时,应将机具选好适当位置安装,并将钢丝绳和滑轮安装好,人力放电缆时将滚轮、敷设电缆用支架及轴、枕木提前就位安装好。挂标志牌准备工作电缆沿支架敷设电缆固定电缆局部穿保护管管表C2-1编号02030600C200100004工程名称北京地铁九号线工程交底日期2012年4月18日施工单位北京城建安装工程有限公司九号线工程项目经理部分项工程名称电缆敷设、电缆头制作交底提要电缆敷设、电缆头制作交底内容:审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。1.4临时联络指挥系统的设置:1.4.1线路较短电缆敷设,可用无线电对讲机联络,手持扩音喇叭指挥。1.4.2线路较长时,可用无线电对讲机作为定向联络,简易电话作为全线联络,手持扩音喇叭指挥。1.5在支架上多根电缆敷设时,应根据现场实际情况,事先画好电缆排列图,尽量避免电缆敷设过程中的交叉和混乱。1.6敷设前应按设计和实际路径计算每根电缆的长度,合理安排每盘电缆,减少电缆接头。1.7在带电区域内敷设电缆,应有可靠的安全措施。...
