02版101规约与97版101规约的简单比较VIP免费

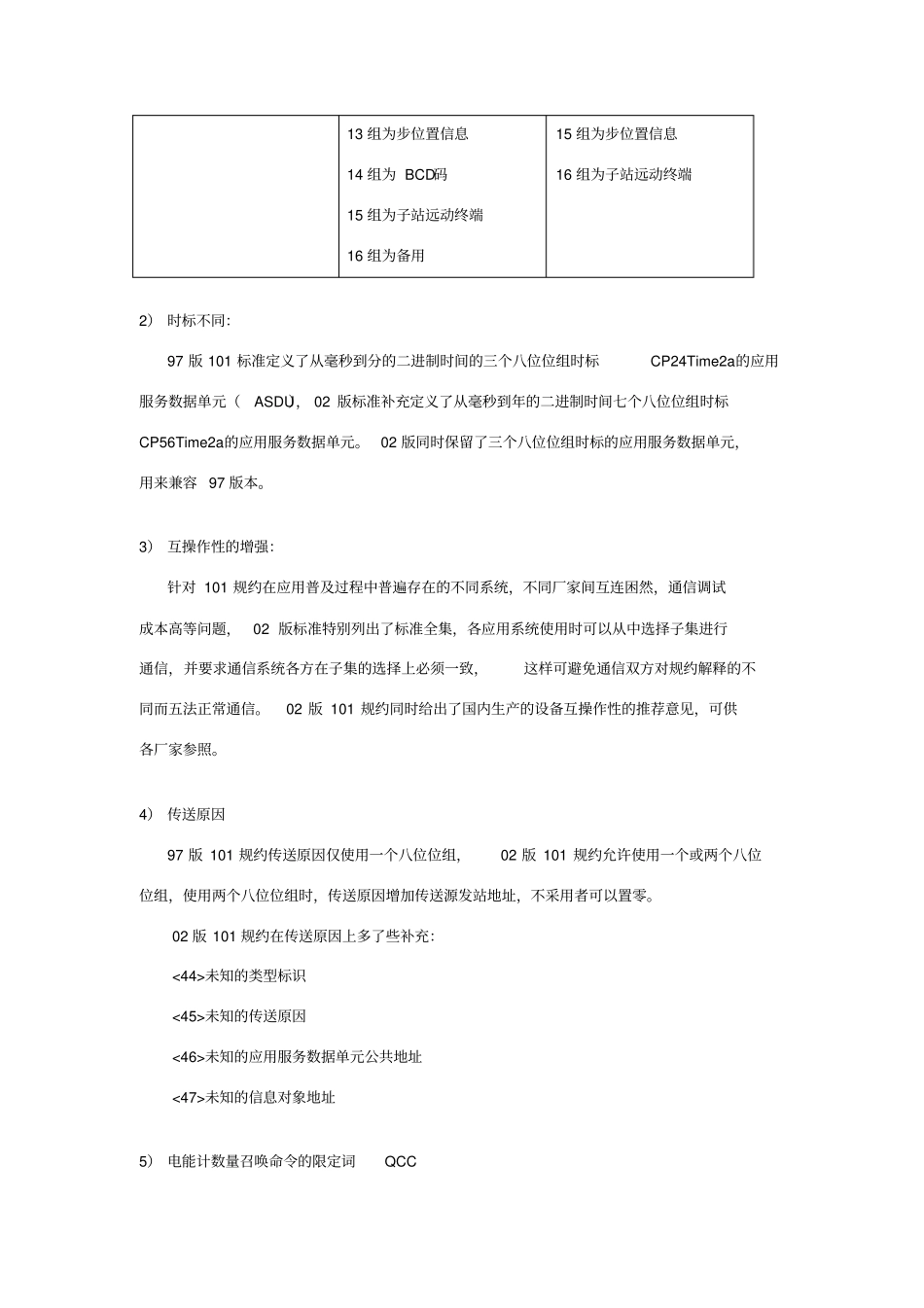

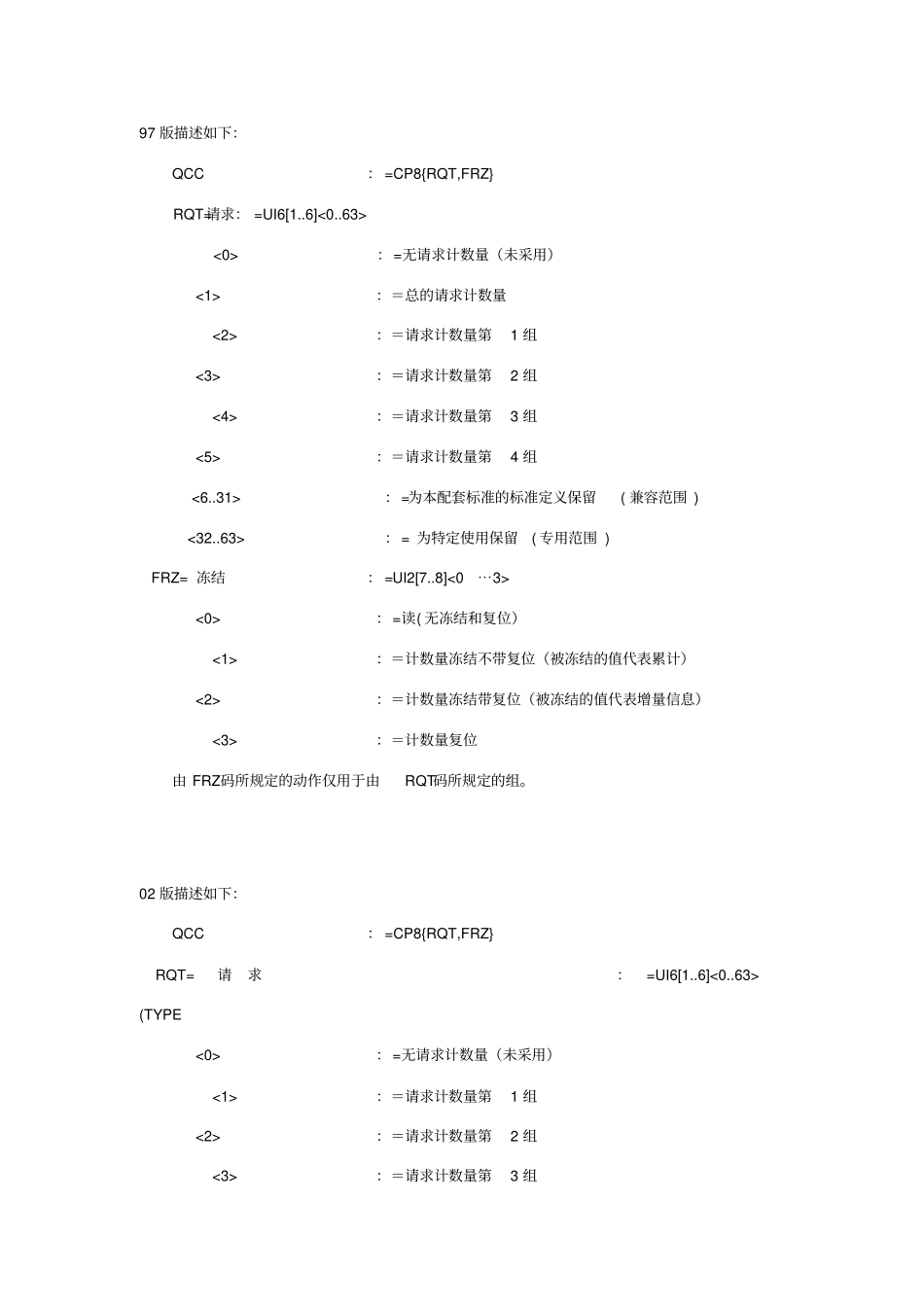

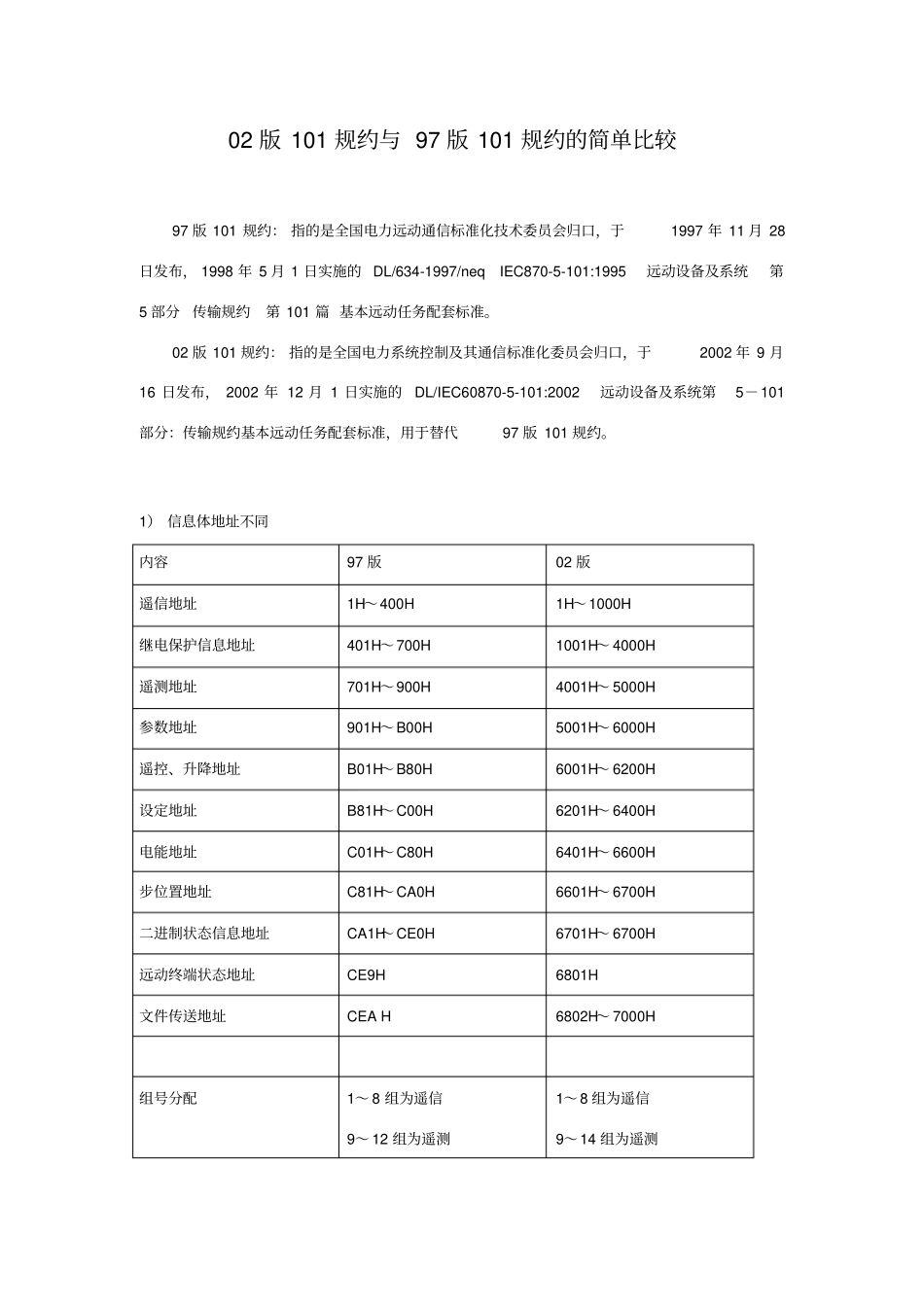

02版101规约与97版101规约的简单比较97版101规约：指的是全国电力远动通信标准化技术委员会归口，于1997年11月28日发布，1998年5月1日实施的DL/634-1997/neqIEC870-5-101:1995远动设备及系统第5部分传输规约第101篇基本远动任务配套标准。02版101规约：指的是全国电力系统控制及其通信标准化委员会归口，于2002年9月16日发布，2002年12月1日实施的DL/IEC60870-5-101:2002远动设备及系统第5－101部分：传输规约基本远动任务配套标准，用于替代97版101规约。1）信息体地址不同内容97版02版遥信地址1H～400H1H～1000H继电保护信息地址401H～700H1001H～4000H遥测地址701H～900H4001H～5000H参数地址901H～B00H5001H～6000H遥控、升降地址B01H～B80H6001H～6200H设定地址B81H～C00H6201H～6400H电能地址C01H～C80H6401H～6600H步位置地址C81H～CA0H6601H～6700H二进制状态信息地址CA1H～CE0H6701H～6700H远动终端状态地址CE9H6801H文件传送地址CEAH6802H～7000H组号分配1～8组为遥信9～12组为遥测1～8组为遥信9～14组为遥测13组为步位置信息14组为BCD码15组为子站远动终端16组为备用15组为步位置信息16组为子站远动终端2）时标不同：97版101标准定义了从毫秒到分的二进制时间的三个八位位组时标CP24Time2a的应用服务数据单元（ASDU），02版标准补充定义了从毫秒到年的二进制时间七个八位位组时标CP56Time2a的应用服务数据单元。02版同时保留了三个八位位组时标的应用服务数据单元，用来兼容97版本。3）互操作性的增强：针对101规约在应用普及过程中普遍存在的不同系统，不同厂家间互连困然，通信调试成本高等问题，02版标准特别列出了标准全集，各应用系统使用时可以从中选择子集进行通信，并要求通信系统各方在子集的选择上必须一致，这样可避免通信双方对规约解释的不同而五法正常通信。02版101规约同时给出了国内生产的设备互操作性的推荐意见，可供各厂家参照。4）传送原因97版101规约传送原因仅使用一个八位位组，02版101规约允许使用一个或两个八位位组，使用两个八位位组时，传送原因增加传送源发站地址，不采用者可以置零。02版101规约在传送原因上多了些补充：<44>未知的类型标识<45>未知的传送原因<46>未知的应用服务数据单元公共地址<47>未知的信息对象地址5）电能计数量召唤命令的限定词QCC97版描述如下：QCC：=CP8{RQT,FRZ}RQT=请求：=UI6[1..6]<0..63><0>：=无请求计数量（未采用）<1>：＝总的请求计数量<2>：＝请求计数量第1组<3>：＝请求计数量第2组<4>：＝请求计数量第3组<5>：＝请求计数量第4组<6..31>：=为本配套标准的标准定义保留(兼容范围)<32..63>：=为特定使用保留(专用范围)FRZ=冻结：=UI2[7..8]<0⋯3><0>：=读(无冻结和复位）<1>：＝计数量冻结不带复位（被冻结的值代表累计）<2>：＝计数量冻结带复位（被冻结的值代表增量信息）<3>：＝计数量复位由FRZ码所规定的动作仅用于由RQT码所规定的组。02版描述如下：QCC：=CP8{RQT,FRZ}RQT=请求：=UI6[1..6]<0..63>(TYPE<0>：=无请求计数量（未采用）<1>：＝请求计数量第1组<2>：＝请求计数量第2组<3>：＝请求计数量第3组<4>：＝请求计数量第4组<5>：＝总的请求计数量<6..31>：=为本配套标准的标准定义保留(兼容范围)<32..63>：=为特定使用保留(专用范围)FRZ=冻结：=UI2[7..8]<0⋯3><0>：=读(无冻结和复位）<1>：＝计数量冻结不带复位（被冻结的值代表累计）<2>：＝计数量冻结带复位（被冻结的值代表增量信息）<3>：＝计数量复位由FRZ码所规定的动作仅用于由RQT码所规定的组。注：以上所列差别仅是工程应用当中较长碰到的问题，具体两个版本在其他方面还有细微差别，详细请参照标准描述。
