架空通信线路铁件标准与图形对照VIP免费

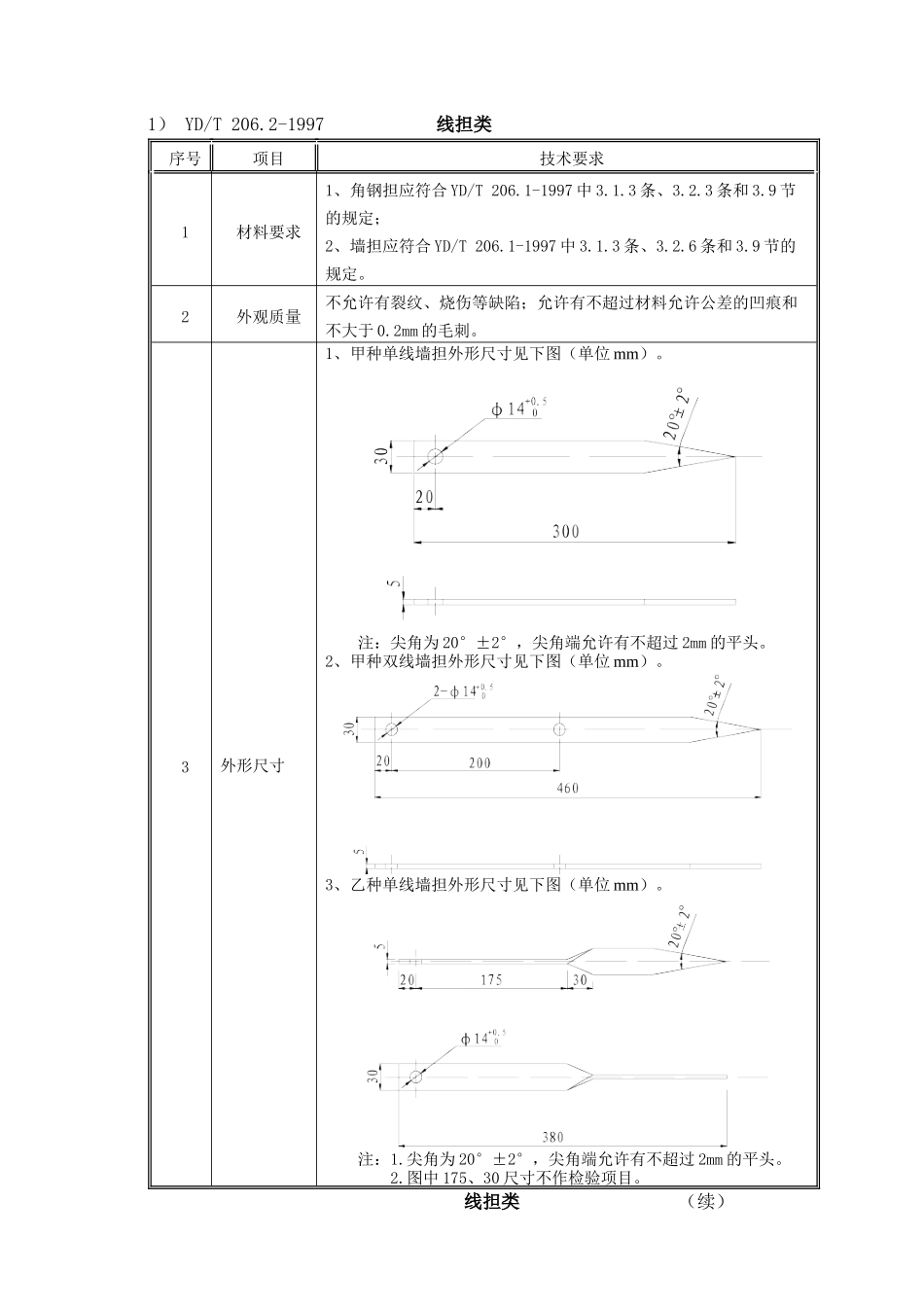

架空通信线路铁件标准与图形对照_第1页
1/74

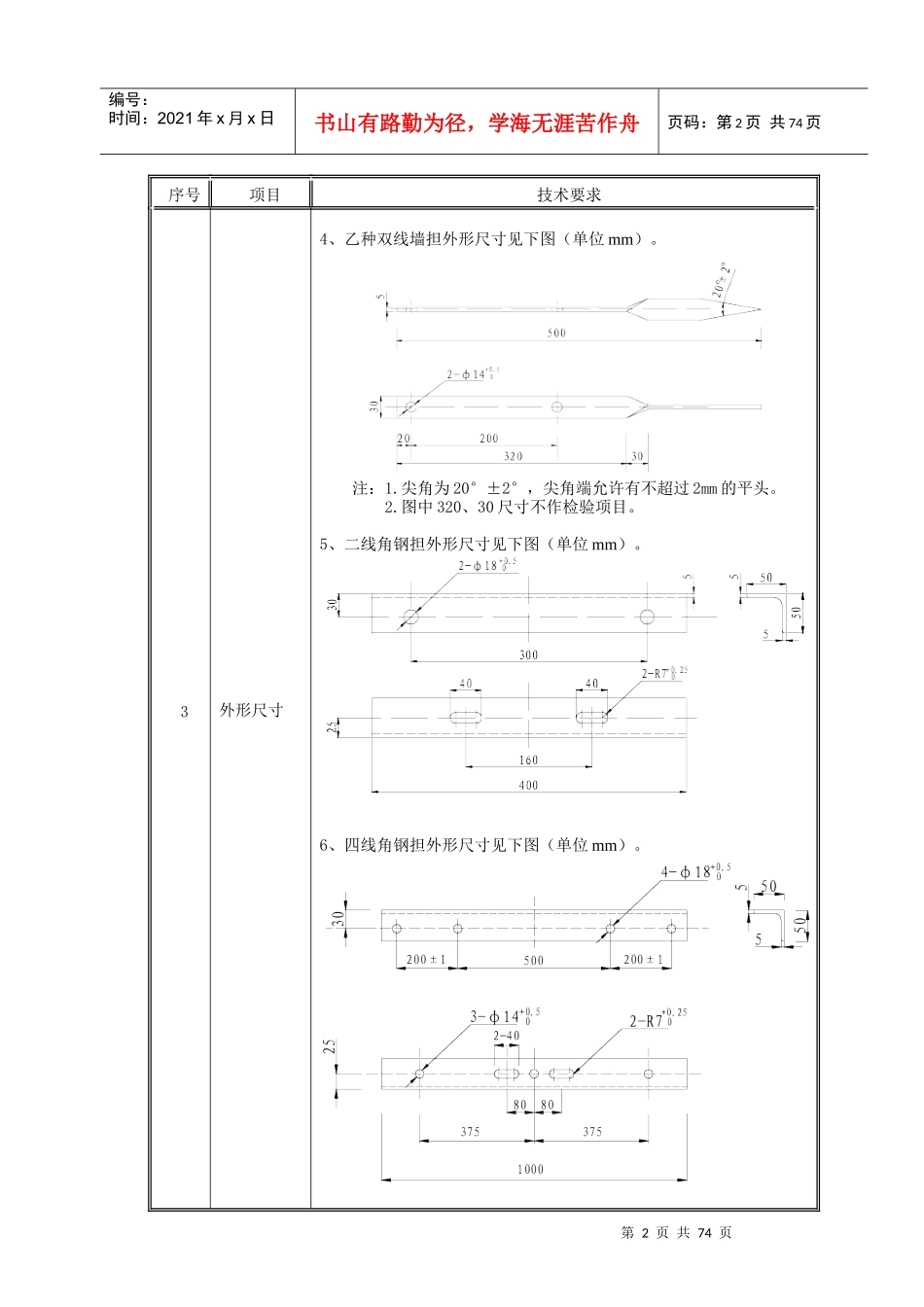

架空通信线路铁件标准与图形对照_第2页
2/74
架空通信线路铁件标准与图形对照_第3页
3/74
1)YD/T206.2-1997线担类序号项目技术要求1材料要求1、角钢担应符合YD/T206.1-1997中3.1.3条、3.2.3条和3.9节的规定;2、墙担应符合YD/T206.1-1997中3.1.3条、3.2.6条和3.9节的规定。2外观质量不允许有裂纹、烧伤等缺陷;允许有不超过材料允许公差的凹痕和不大于0.2mm的毛刺。3外形尺寸1、甲种单线墙担外形尺寸见下图(单位mm)。注:尖角为20°±2°,尖角端允许有不超过2mm的平头。2、甲种双线墙担外形尺寸见下图(单位mm)。3、乙种单线墙担外形尺寸见下图(单位mm)。注:1.尖角为20°±2°,尖角端允许有不超过2mm的平头。2.图中175、30尺寸不作检验项目。线担类(续)第2页共74页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共74页序号项目技术要求3外形尺寸4、乙种双线墙担外形尺寸见下图(单位mm)。注:1.尖角为20°±2°,尖角端允许有不超过2mm的平头。2.图中320、30尺寸不作检验项目。5、二线角钢担外形尺寸见下图(单位mm)。6、四线角钢担外形尺寸见下图(单位mm)。第3页共74页第2页共74页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共74页线担类(续)序号项目技术要求第4页共74页第3页共74页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共74页3外形尺寸7、八线角钢担外形尺寸见下图(单位mm)。第5页共74页第4页共74页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共74页线担类(续)序号项目技术要求第6页共74页第5页共74页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共74页3外形尺寸8、四线槽钢担外形尺寸见下图(单位mm)。9、八线槽钢担外形尺寸见下图(单位mm)。第7页共74页第6页共74页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共74页线担类(续)序号项目技术要求3外形尺寸4防腐要求应采用热镀锌防腐,镀锌质量应符合YD/T206.1-1997中3.11节的规定。第8页共74页第7页共74页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共74页2)YD/T206.3-1997钢板类序号项目技术要求1材料要求产品所用材料应符合YD/T206.1-1997中3.1.3条、3.2.6条和3.9节的规定;2外观质量不允许有裂纹、烧伤等缺陷;允许有不超过材料允许公差的凹痕和不大于0.2mm的毛刺3外形尺寸1、单瓶三沟弯刚板外形尺寸见下图(单位mm)。2、双瓶三沟弯刚板外形尺寸见下图(单位mm)。3、担间拉板外形尺寸见下图(单位mm)。4防腐要求应采用热镀锌防腐,镀锌质量应符合YD/T206.1-1997中3.11节的规定。第9页共74页第8页共74页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共74页3)YD/T206.7-1997三眼单槽钢绞线夹板序号项目技术要求1材料要求1、热顶锻成型制造产品所用材料应符合YD/T206.1-1997中3.1节、3.2节和3.9节的规定;2、铸造成型制造产品所用的材料,其化学成分及机械性能应符合GB978-67中KT-30-6类可锻铸铁的各项规定;3、穿钉和螺母所用的材料应符合YD/T206.10-1997和YD/T206.14-1997中的材料要求。2外观质量不允许有裂纹、烧伤等缺陷;允许有不超过材料允许公差的凹痕和不大于0.2mm的毛刺3结构尺寸1、结构形式见下图(单位mm)。2、配套要求见下表序号名称规格数量1夹板Ⅰ12夹板Ⅱ3带头穿钉M12×4024螺母M123、夹板Ⅰ的外形尺寸见下图(单位mm)。第10页共74页第9页共74页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共74页三眼单槽钢绞线夹板(续)序号项目技术要求3结构尺寸4、夹板Ⅱ的外形尺寸见下图(单位mm)。5、带头穿钉的外形尺寸见下图(单位mm)。其螺纹部分应符合YD/T206.1-1997中的规定。6、螺母应符合YD/T206.14-1997中的规定。4防腐要求产品应热镀锌处理,镀锌质量应符合YD/T206.1-1997中3.11节的规定。5拉力要求单槽夹板在装入相应的钢绞线(7/2.2),配套穿钉旋紧到140N/m(14kg/m)的扭力时,钢绞线与夹板在承受8000N拉力试验时不滑动移位。6整体要求1、钢绞线夹板用穿钉旋紧后,夹板槽应相互吻合,不得错口。2、前后两块夹板的直线度应不大于0.2%。...
