1#机组整套启动调试报告正文VIP专享VIP免费

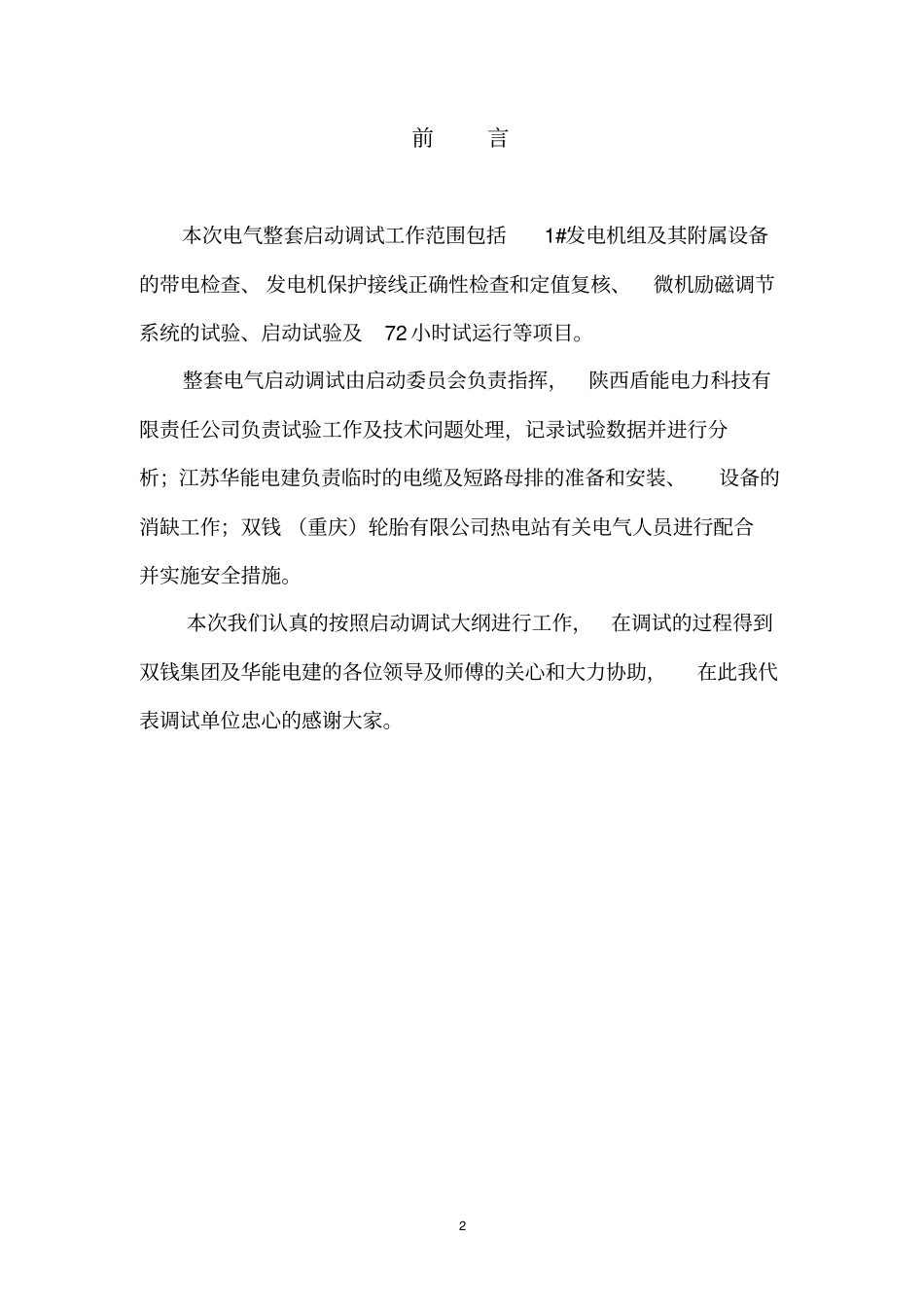

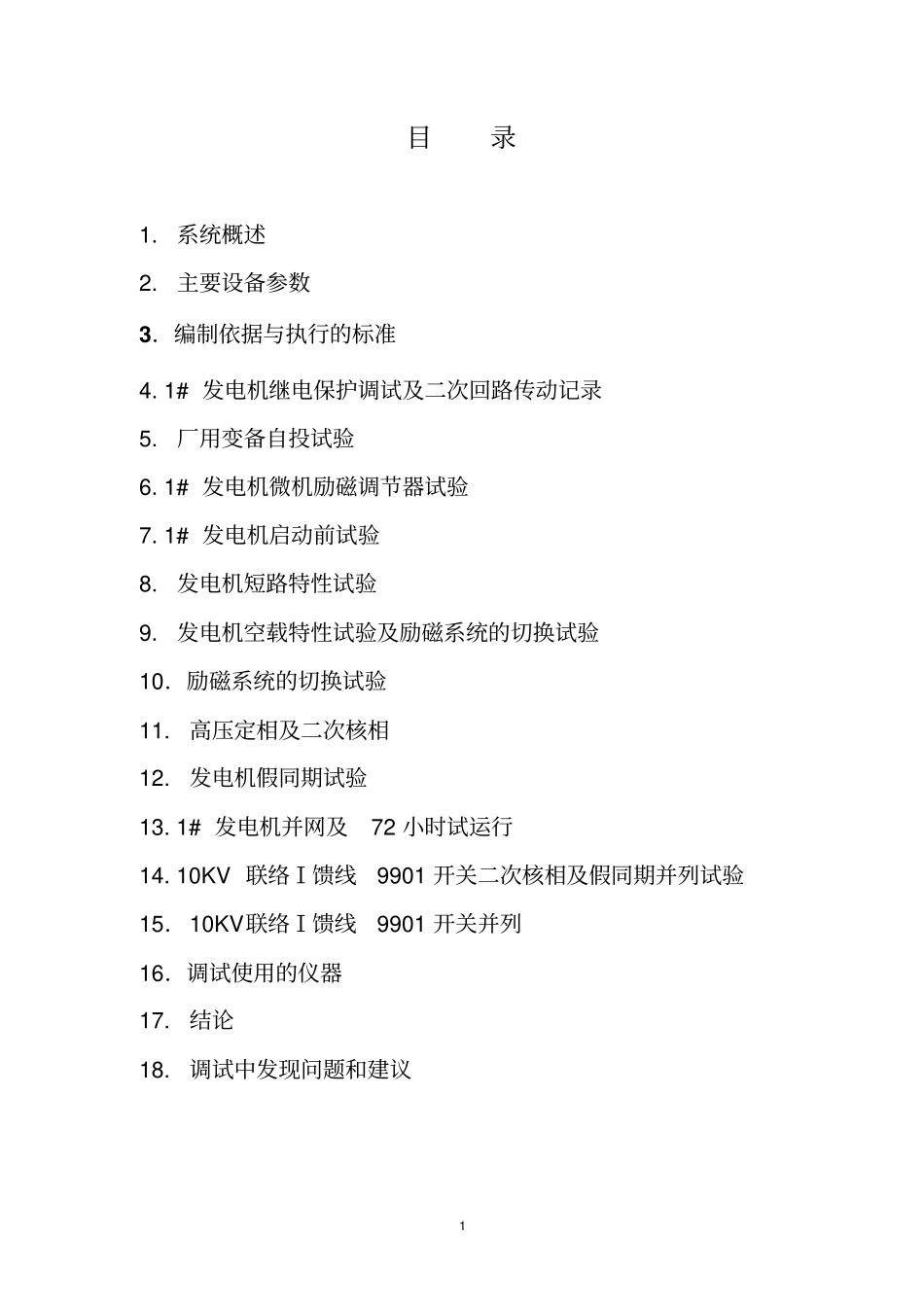

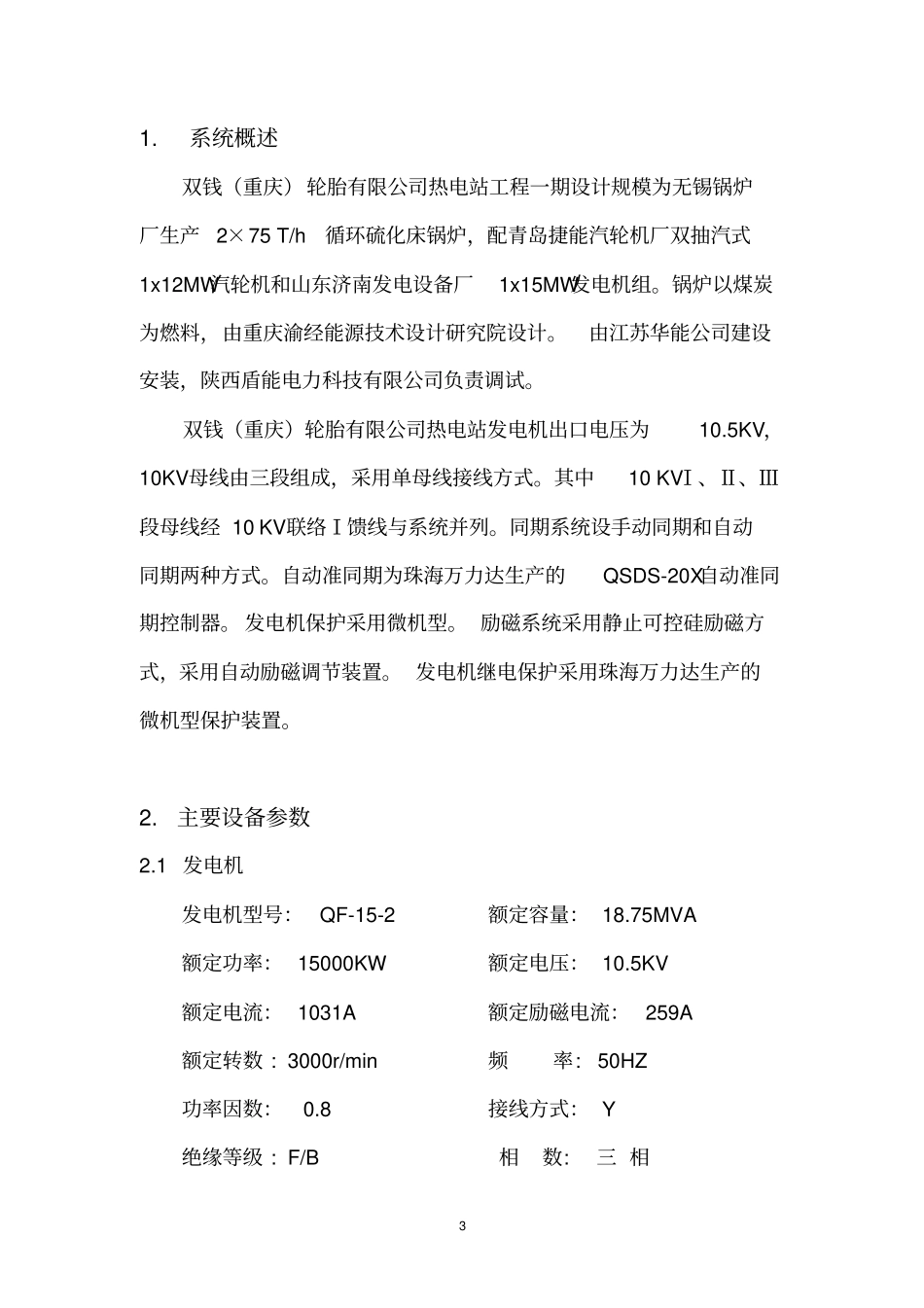

1目录1.系统概述2.主要设备参数3．编制依据与执行的标准4.1#发电机继电保护调试及二次回路传动记录5.厂用变备自投试验6.1#发电机微机励磁调节器试验7.1#发电机启动前试验8.发电机短路特性试验9.发电机空载特性试验及励磁系统的切换试验10．励磁系统的切换试验11.高压定相及二次核相12.发电机假同期试验13.1#发电机并网及72小时试运行14.10KV联络Ⅰ馈线9901开关二次核相及假同期并列试验15．10KV联络Ⅰ馈线9901开关并列16．调试使用的仪器17.结论18.调试中发现问题和建议2前言本次电气整套启动调试工作范围包括1#发电机组及其附属设备的带电检查、发电机保护接线正确性检查和定值复核、微机励磁调节系统的试验、启动试验及72小时试运行等项目。整套电气启动调试由启动委员会负责指挥，陕西盾能电力科技有限责任公司负责试验工作及技术问题处理，记录试验数据并进行分析；江苏华能电建负责临时的电缆及短路母排的准备和安装、设备的消缺工作；双钱（重庆）轮胎有限公司热电站有关电气人员进行配合并实施安全措施。本次我们认真的按照启动调试大纲进行工作，在调试的过程得到双钱集团及华能电建的各位领导及师傅的关心和大力协助，在此我代表调试单位忠心的感谢大家。31.系统概述双钱（重庆）轮胎有限公司热电站工程一期设计规模为无锡锅炉厂生产2×75T/h循环硫化床锅炉，配青岛捷能汽轮机厂双抽汽式1x12MW汽轮机和山东济南发电设备厂1x15MW发电机组。锅炉以煤炭为燃料，由重庆渝经能源技术设计研究院设计。由江苏华能公司建设安装，陕西盾能电力科技有限公司负责调试。双钱（重庆）轮胎有限公司热电站发电机出口电压为10.5KV，10KV母线由三段组成，采用单母线接线方式。其中10KVⅠ、Ⅱ、Ⅲ段母线经10KV联络Ⅰ馈线与系统并列。同期系统设手动同期和自动同期两种方式。自动准同期为珠海万力达生产的QSDS-20X自动准同期控制器。发电机保护采用微机型。励磁系统采用静止可控硅励磁方式，采用自动励磁调节装置。发电机继电保护采用珠海万力达生产的微机型保护装置。2.主要设备参数2.1发电机发电机型号：QF-15-2额定容量：18.75MVA额定功率：15000KW额定电压：10.5KV额定电流：1031A额定励磁电流：259A额定转数:3000r/min频率:50HZ功率因数：0.8接线方式：Y绝缘等级:F/B相数:三相4出厂日期:2008年5月技术条件:GB/T7064-2002出厂编号:15438生产厂家：山东济南发电设备厂2.2励磁变励磁变型号：SC10-125/10.5额定容量：125KVA频率:50HZ相数:三相标准代号:GB/T10228-1997阻抗电压:3.69%高压侧使用条件:户内式联结组别:Yd11额定电压：10.5KV低压侧额定电压：320V高压侧额定电流：6.8-7A低压侧额定电流：225.53A绝缘耐热等级:F级重量:850Kg出厂编号:2008.W148冷却方式:AN生产厂家：五洲明珠股份有限公司潍坊浩特电气分公司3．编制依据与执行的标准3.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》。3.2《火电工程启动调试工作规定》。3.3《火电工程调整试运质量检验及评定标准》。3.4《电力建设施工及验收技术规范》。3.5《电气设备交接试验规程》。3.6《火电工程质量监督站质量监督检查典型大纲（试行）》。53.7国家和行业相关标准、规程、规范。3.8《二十九项反事故技术措施》。3.9制造厂图纸、安装和使用说明书、质保书和出厂证明书等。3.10设计院提交的设计资料和调试有关文件会议纪要等。4.1#发电机继电保护调试及二次回路传动记录4.1保护功能调试前的准备工作:4.1.1检查所有接线均可靠、准确，集成片正确插入；4.1.2进行开合电源冲击试验,正常；4.1.3装置外观检查：机箱是否变形机箱外型有无破损机箱插件是否可靠接地插件固定是否可靠插件插拔是否灵活否无是是是4.2差动保护:保护装置型号：MGPR-610H生产厂家：珠海万力达电气股份有限公司4.2.1保护采样量测试：中性点侧电流(A)出口侧电流(A)加入值保护装置值加入值保护装置值U：1.51.49U：1.51.48V：1.51.48V：1.51.49W：1.51.48W：1.51.464.2.2差动保护测试：(纵差保护动作值:1.65A)相别安装地点A相电流B相电流C相电流动作结果6中性点侧000动作出口侧1.71.71.7中性点侧000不动作出口侧1.61.61.6差动保护传动发电机开关、灭磁...
