塔吊基础施工方案(DOC34页)VIP免费

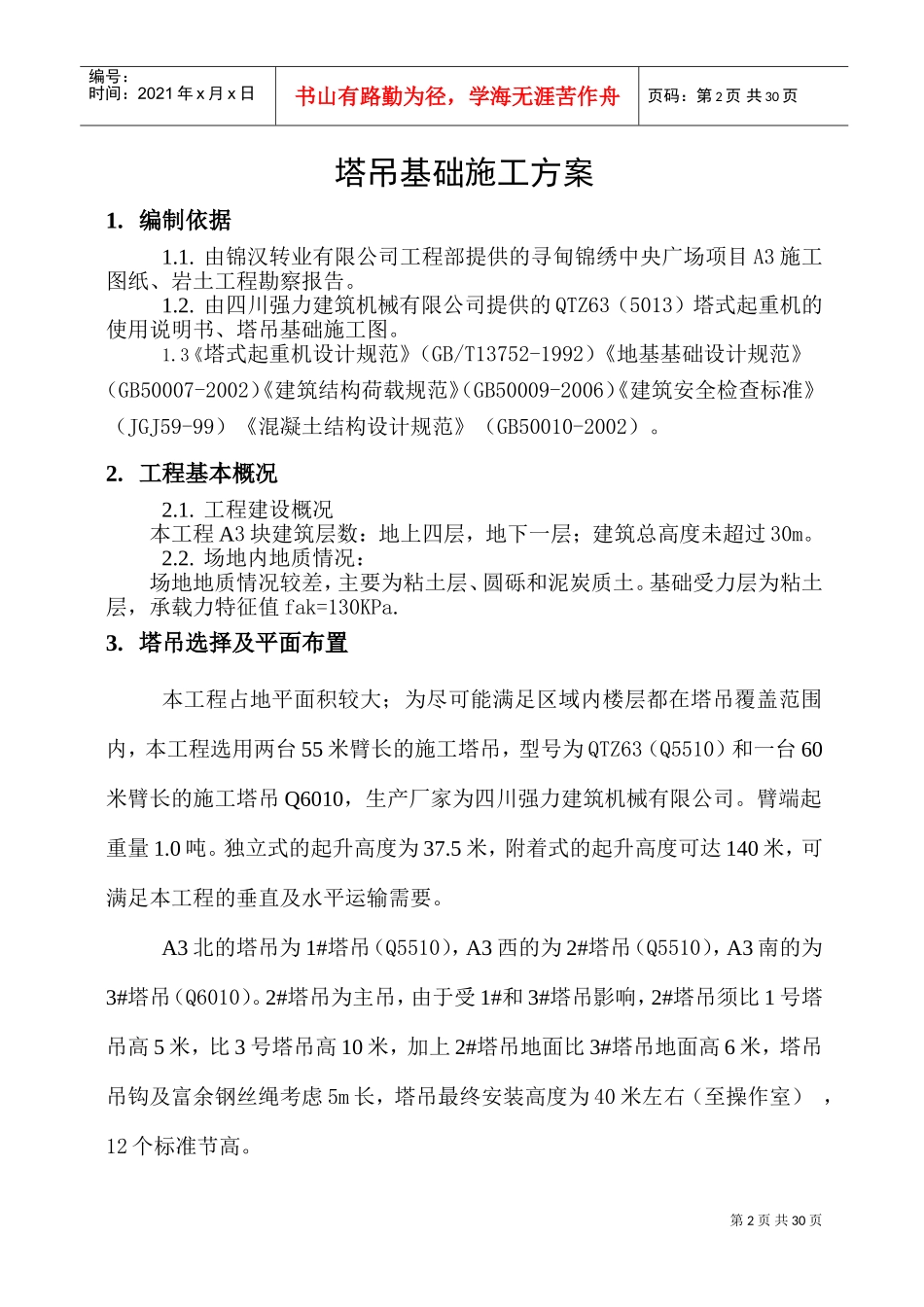

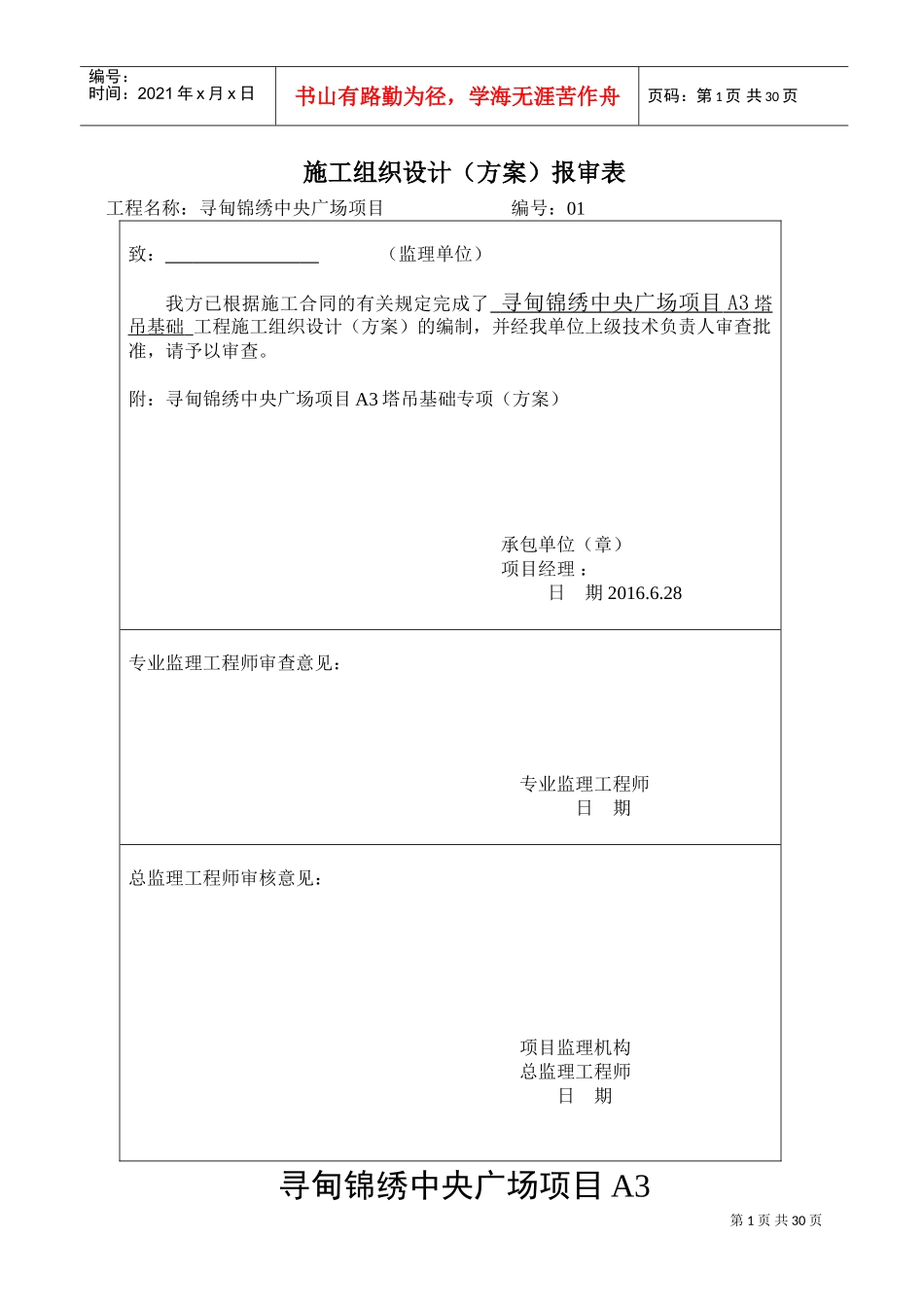

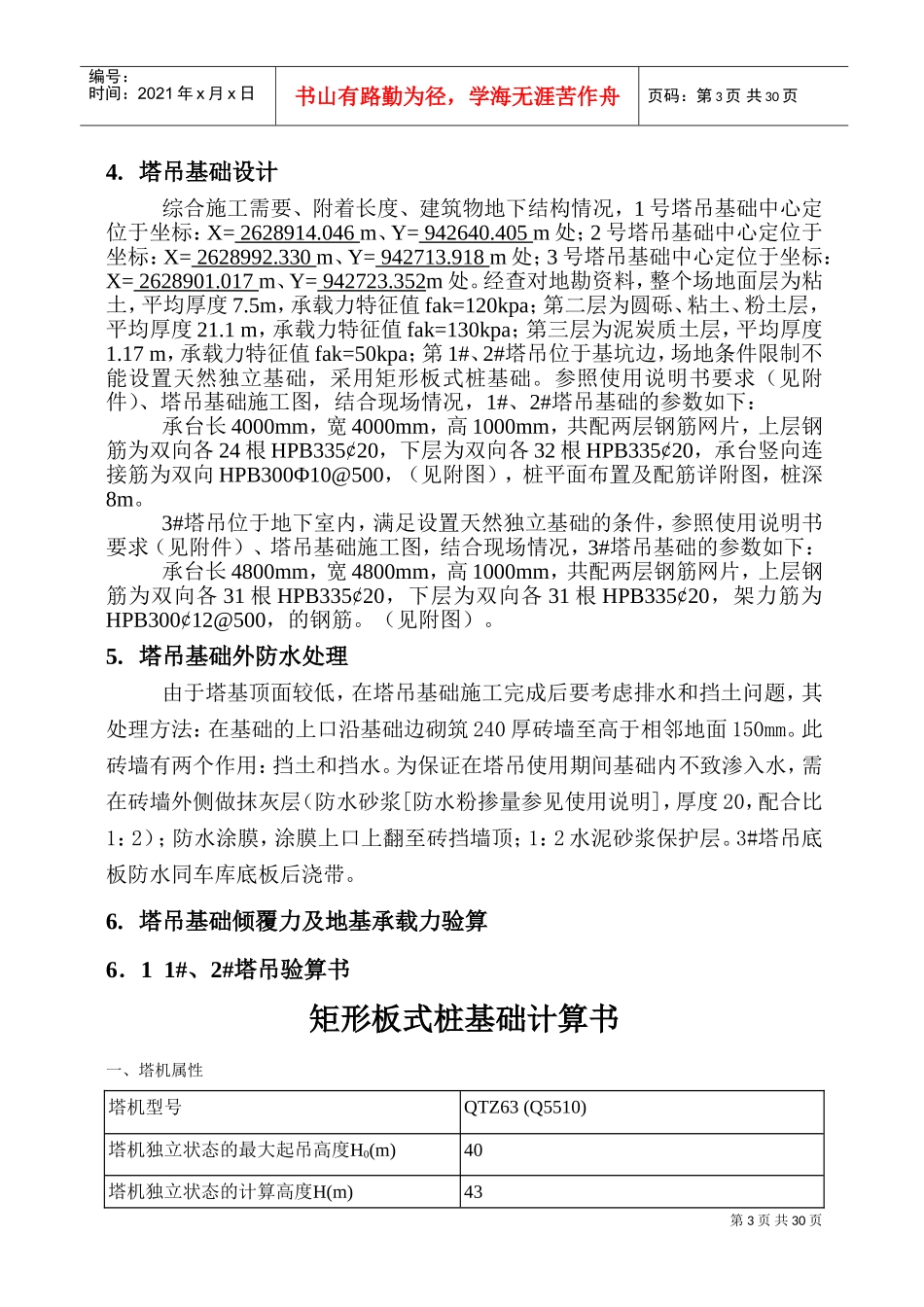

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页施工组织设计（方案）报审表工程名称：寻甸锦绣中央广场项目编号：01致：（监理单位）我方已根据施工合同的有关规定完成了寻甸锦绣中央广场项目A3塔吊基础工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：寻甸锦绣中央广场项目A3塔吊基础专项（方案）承包单位（章）项目经理：日期2016.6.28专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期寻甸锦绣中央广场项目A3第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页塔吊基础施工方案1.编制依据1.1.由锦汉转业有限公司工程部提供的寻甸锦绣中央广场项目A3施工图纸、岩土工程勘察报告。1.2.由四川强力建筑机械有限公司提供的QTZ63（5013）塔式起重机的使用说明书、塔吊基础施工图。1.3《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（GB50009-2006）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-2002）。2.工程基本概况2.1.工程建设概况本工程A3块建筑层数：地上四层，地下一层；建筑总高度未超过30m。2.2.场地内地质情况：场地地质情况较差，主要为粘土层、圆砾和泥炭质土。基础受力层为粘土层，承载力特征值fak=130KPa.3.塔吊选择及平面布置本工程占地平面积较大；为尽可能满足区域内楼层都在塔吊覆盖范围内，本工程选用两台55米臂长的施工塔吊，型号为QTZ63（Q5510）和一台60米臂长的施工塔吊Q6010，生产厂家为四川强力建筑机械有限公司。臂端起重量1.0吨。独立式的起升高度为37.5米，附着式的起升高度可达140米，可满足本工程的垂直及水平运输需要。A3北的塔吊为1#塔吊（Q5510），A3西的为2#塔吊（Q5510），A3南的为3#塔吊（Q6010）。2#塔吊为主吊，由于受1#和3#塔吊影响，2#塔吊须比1号塔吊高5米，比3号塔吊高10米，加上2#塔吊地面比3#塔吊地面高6米，塔吊吊钩及富余钢丝绳考虑5m长，塔吊最终安装高度为40米左右（至操作室），12个标准节高。第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页4.塔吊基础设计综合施工需要、附着长度、建筑物地下结构情况，1号塔吊基础中心定位于坐标：X=2628914.046m、Y=942640.405m处；2号塔吊基础中心定位于坐标：X=2628992.330m、Y=942713.918m处；3号塔吊基础中心定位于坐标：X=2628901.017m、Y=942723.352m处。经查对地勘资料，整个场地面层为粘土，平均厚度7.5m，承载力特征值fak=120kpa；第二层为圆砾、粘土、粉土层，平均厚度21.1m，承载力特征值fak=130kpa；第三层为泥炭质土层，平均厚度1.17m，承载力特征值fak=50kpa；第1#、2#塔吊位于基坑边，场地条件限制不能设置天然独立基础，采用矩形板式桩基础。参照使用说明书要求（见附件）、塔吊基础施工图，结合现场情况，1#、2#塔吊基础的参数如下：承台长4000mm，宽4000mm，高1000mm，共配两层钢筋网片，上层钢筋为双向各24根HPB335¢20，下层为双向各32根HPB335¢20，承台竖向连接筋为双向HPB300Φ10@500，（见附图），桩平面布置及配筋详附图，桩深8m。3#塔吊位于地下室内，满足设置天然独立基础的条件，参照使用说明书要求（见附件）、塔吊基础施工图，结合现场情况，3#塔吊基础的参数如下：承台长4800mm，宽4800mm，高1000mm，共配两层钢筋网片，上层钢筋为双向各31根HPB335¢20，下层为双向各31根HPB335¢20，架力筋为HPB300¢12@500，的钢筋。（见附图）。5.塔吊基础外防水处理由于塔基顶面较低，在塔吊基础施工完成后要考虑排水和挡土问题，其处理方法：在基础的上口沿基础边砌筑240厚砖墙至高于相邻地面150mm。此砖墙有两个作用：挡土和挡水。为保证在塔吊使用期间基础内不致渗入水，需在砖墙外侧做抹灰层（防水砂浆[防水粉掺量参见使用说明]，厚度20，配合比1：2）；防水涂膜，涂膜上口上翻至砖挡墙顶；1：2水泥砂浆保护层。3#塔吊底板防水同车库底板后浇带。6.塔吊基础倾覆力及地基承载力验算6．11#...
