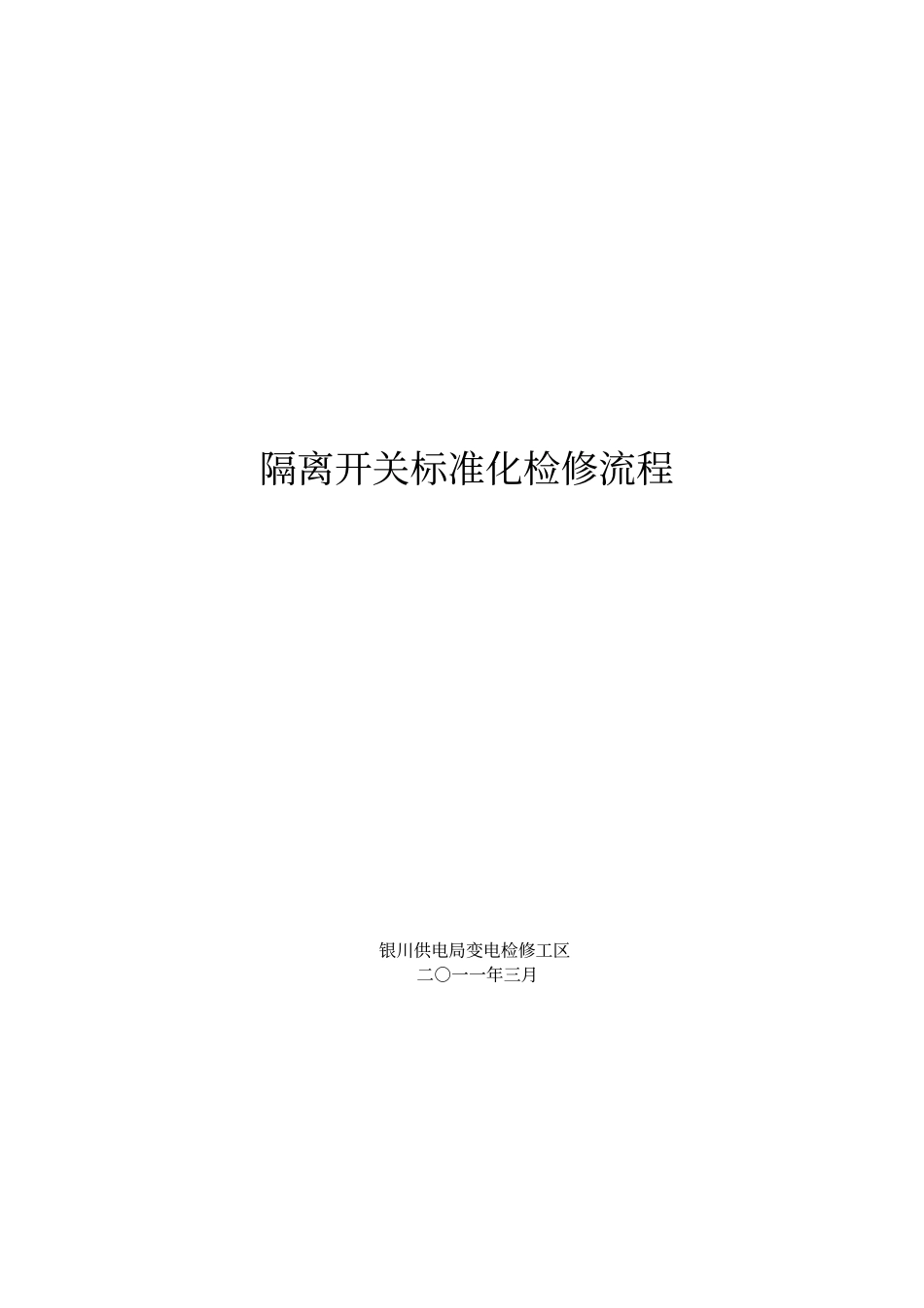

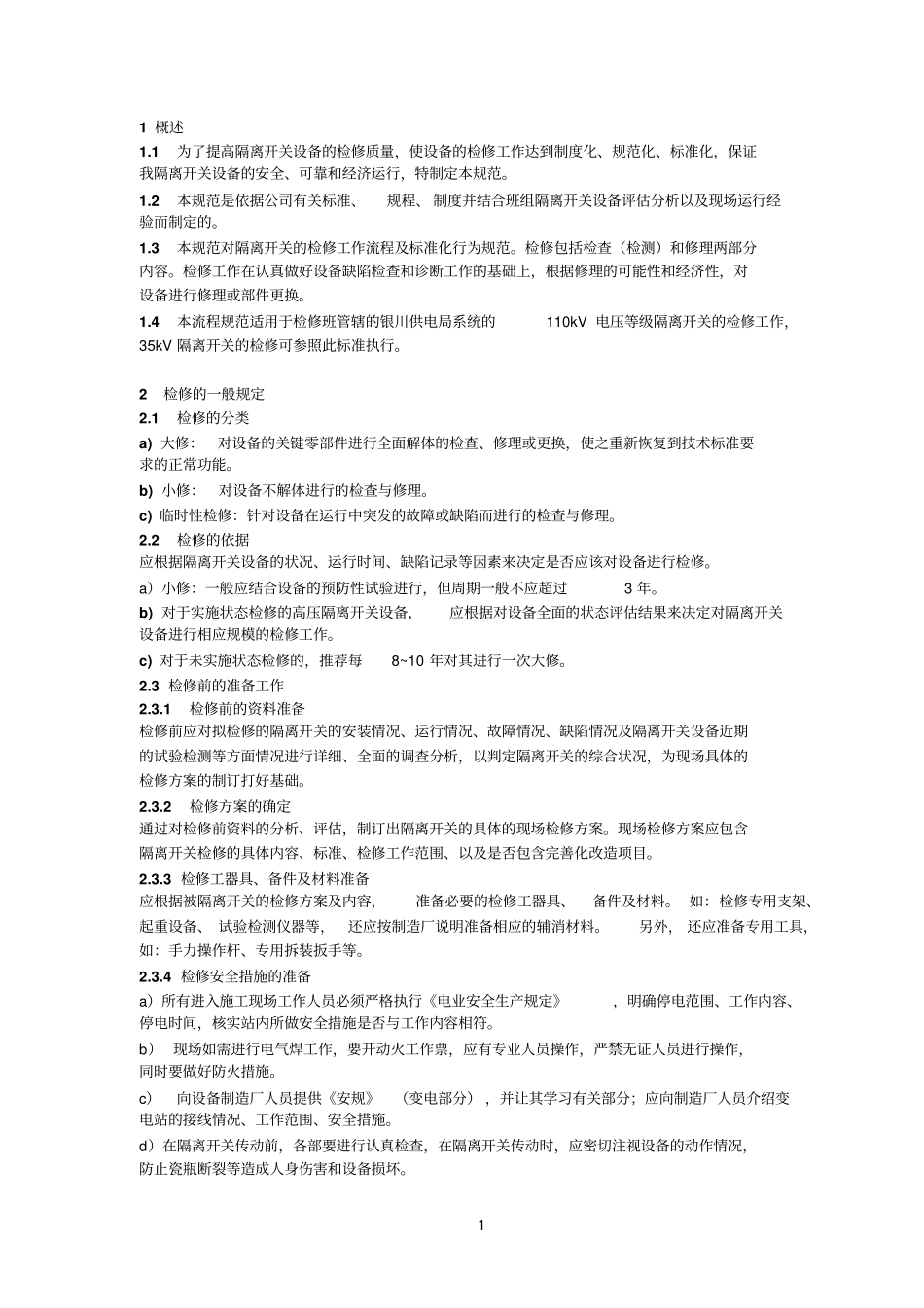

隔离开关标准化检修流程银川供电局变电检修工区二○一一年三月目录第一章总则1第二章检修的一般规定1第三章检修前的准备工作1第四章检修前的检查和试验2第五章检修项目及技术要求2第六章隔离开关检修后的调整和试验3第七章检修记录及总结报告3第八章检修后隔离开关的投运4编制说明错误！未定义书签。11概述1.1为了提高隔离开关设备的检修质量，使设备的检修工作达到制度化、规范化、标准化，保证我隔离开关设备的安全、可靠和经济运行，特制定本规范。1.2本规范是依据公司有关标准、规程、制度并结合班组隔离开关设备评估分析以及现场运行经验而制定的。1.3本规范对隔离开关的检修工作流程及标准化行为规范。检修包括检查（检测）和修理两部分内容。检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。1.4本流程规范适用于检修班管辖的银川供电局系统的110kV电压等级隔离开关的检修工作，35kV隔离开关的检修可参照此标准执行。2检修的一般规定2.1检修的分类a)大修：对设备的关键零部件进行全面解体的检查、修理或更换，使之重新恢复到技术标准要求的正常功能。b)小修：对设备不解体进行的检查与修理。c)临时性检修：针对设备在运行中突发的故障或缺陷而进行的检查与修理。2.2检修的依据应根据隔离开关设备的状况、运行时间、缺陷记录等因素来决定是否应该对设备进行检修。a）小修：一般应结合设备的预防性试验进行，但周期一般不应超过3年。b)对于实施状态检修的高压隔离开关设备，应根据对设备全面的状态评估结果来决定对隔离开关设备进行相应规模的检修工作。c)对于未实施状态检修的，推荐每8~10年对其进行一次大修。2.3检修前的准备工作2.3.1检修前的资料准备检修前应对拟检修的隔离开关的安装情况、运行情况、故障情况、缺陷情况及隔离开关设备近期的试验检测等方面情况进行详细、全面的调查分析，以判定隔离开关的综合状况，为现场具体的检修方案的制订打好基础。2.3.2检修方案的确定通过对检修前资料的分析、评估，制订出隔离开关的具体的现场检修方案。现场检修方案应包含隔离开关检修的具体内容、标准、检修工作范围、以及是否包含完善化改造项目。2.3.3检修工器具、备件及材料准备应根据被隔离开关的检修方案及内容，准备必要的检修工器具、备件及材料。如：检修专用支架、起重设备、试验检测仪器等，还应按制造厂说明准备相应的辅消材料。另外，还应准备专用工具，如：手力操作杆、专用拆装扳手等。2.3.4检修安全措施的准备a）所有进入施工现场工作人员必须严格执行《电业安全生产规定》，明确停电范围、工作内容、停电时间，核实站内所做安全措施是否与工作内容相符。b）现场如需进行电气焊工作，要开动火工作票，应有专业人员操作，严禁无证人员进行操作，同时要做好防火措施。c）向设备制造厂人员提供《安规》（变电部分），并让其学习有关部分；应向制造厂人员介绍变电站的接线情况、工作范围、安全措施。d）在隔离开关传动前，各部要进行认真检查，在隔离开关传动时，应密切注视设备的动作情况，防止瓷瓶断裂等造成人身伤害和设备损坏。2e）当需接触润滑脂或润滑油时，需准备防护手套。f）隔离开关检修前必须对检修工作危险点进行分析。每次检修工作前，应针对被检修隔离开关的具体情况，对危险点进行详细分析，并做好充分的预防措施，并组织所有检修人员共同学习。2.3.5检修人员要求1检修人员必须了解熟悉隔离开关的结构、动作原理及操作方法,并经过专业培训合格。2现场解体大修需要时，应有制造厂的专业人员指导。3对各检修项目的责任人进行明确分工，使负责人明确各自的职责内容。2.3.6检修环境的准备对隔离开关进行解体检修，应对检修现场的环境条件进行必要的准备，现场环境湿度、灰尘、水份的存在都影响隔离开关的性能，故应加强对现场环境的要求，具体要求如下：(1)大气条件：温度：5℃以上湿度：＜80%（相对）(2)现场应考虑进行防尘保护措施。避免在有风沙的天气条件下进行检修工作，重要部件分解检修工作尽量在检修车间进行。(3)有充足的施工电源和照明措施。(4)有足够宽敞的场地摆放机具、设备和已...
