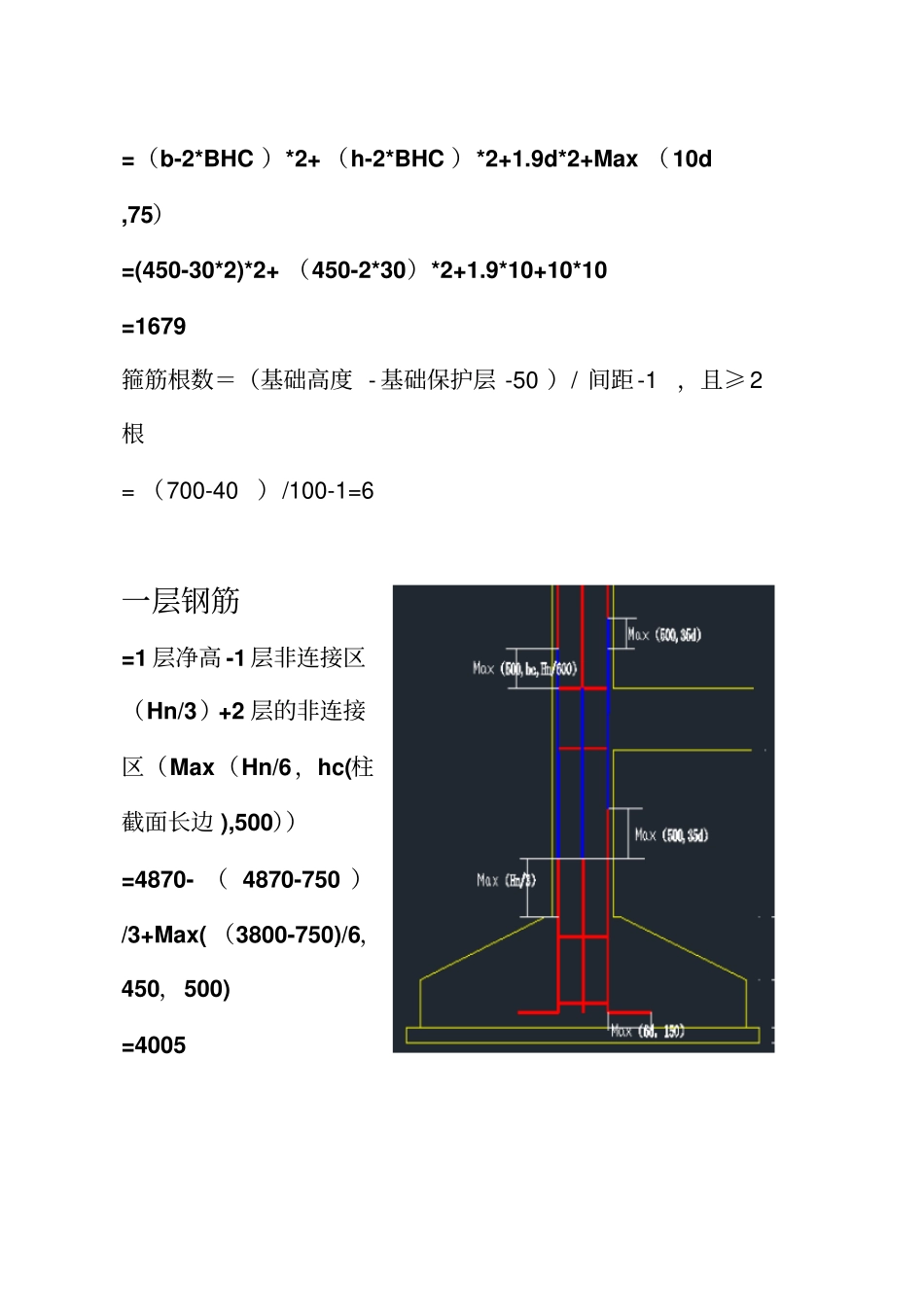

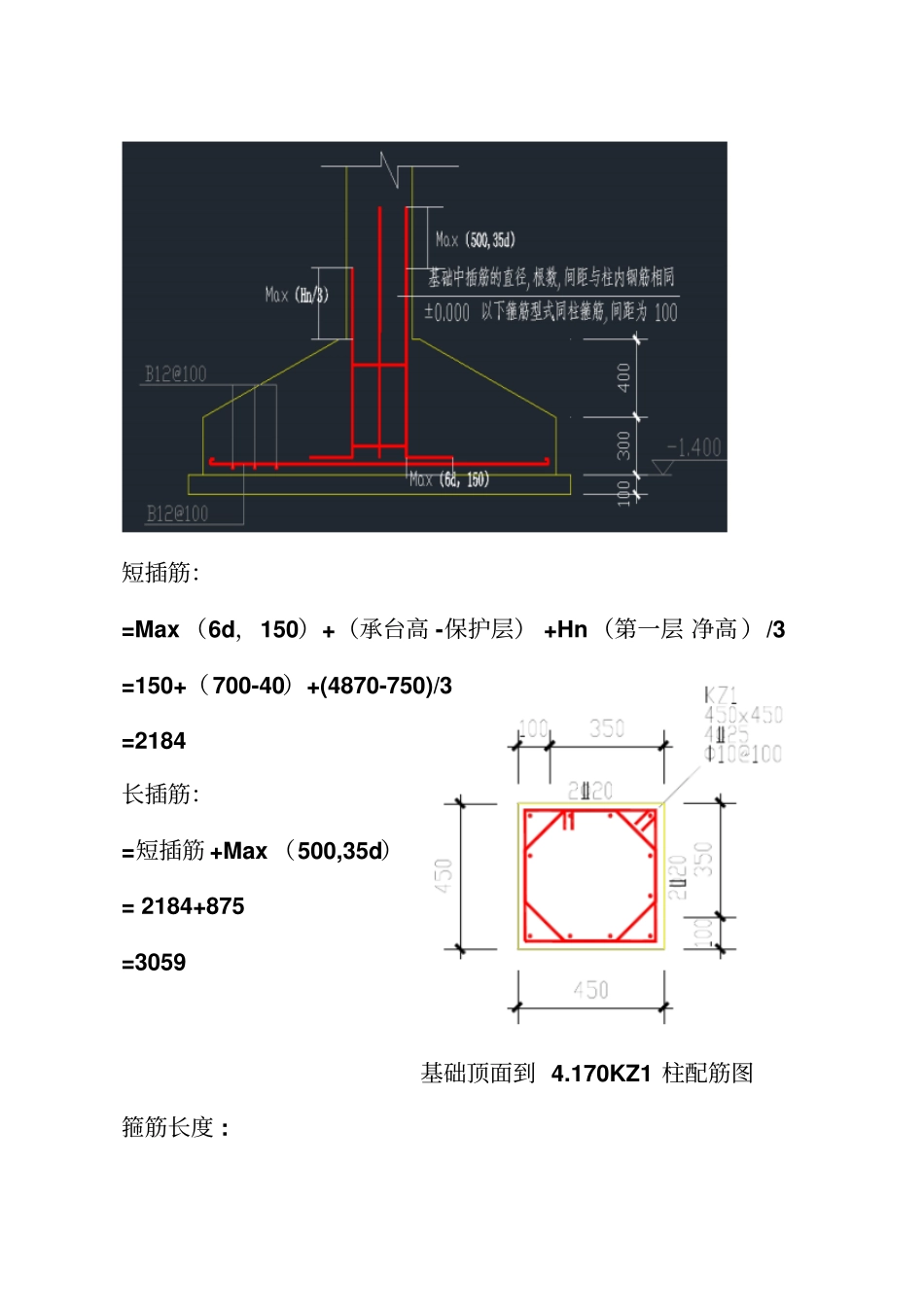

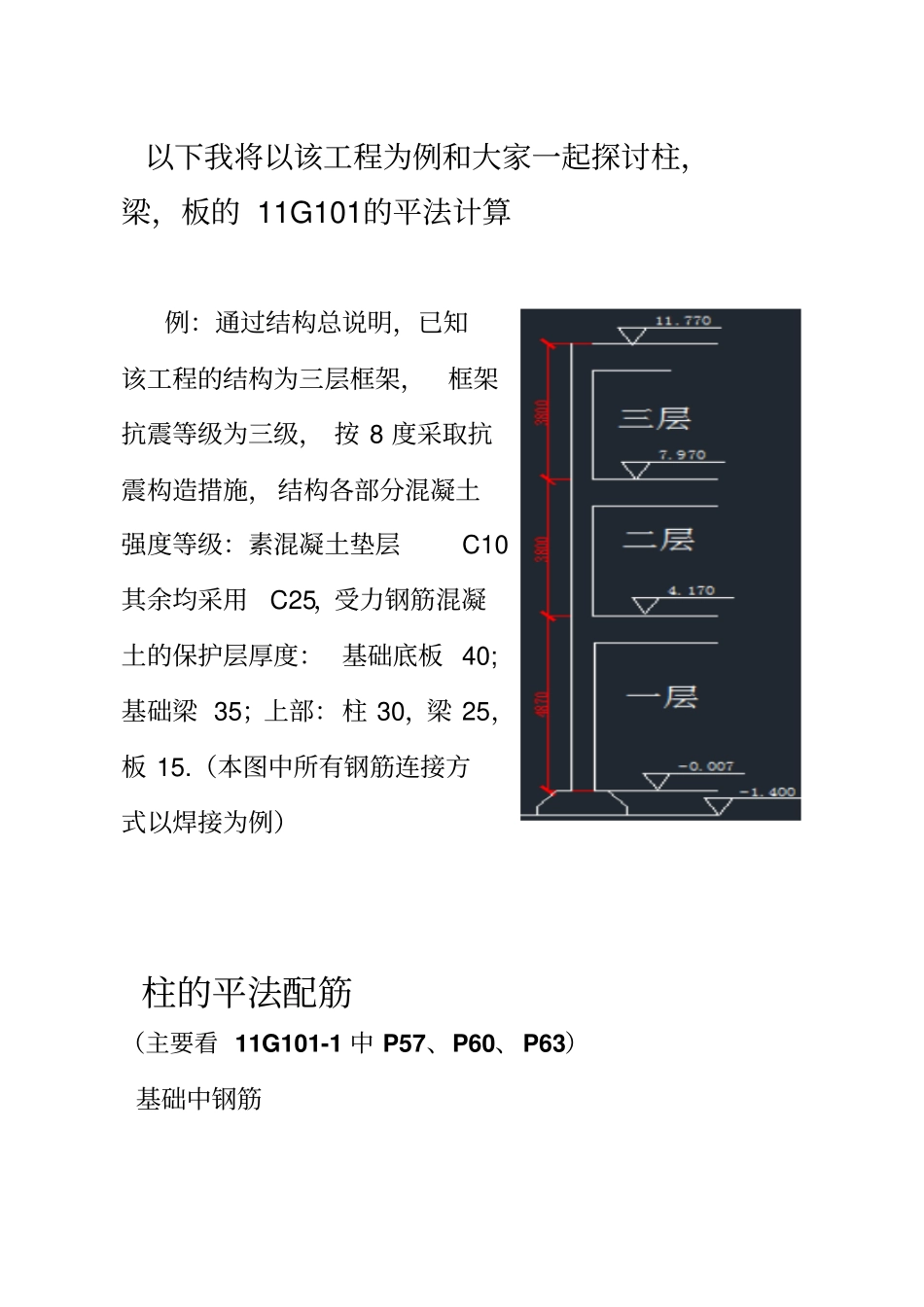

以下我将以该工程为例和大家一起探讨柱，梁，板的11G101的平法计算例：通过结构总说明，已知该工程的结构为三层框架，框架抗震等级为三级，按8度采取抗震构造措施，结构各部分混凝土强度等级：素混凝土垫层C10其余均采用C25，受力钢筋混凝土的保护层厚度：基础底板40;基础梁35；上部：柱30，梁25，板15.（本图中所有钢筋连接方式以焊接为例）柱的平法配筋（主要看11G101-1中P57、P60、P63）基础中钢筋短插筋：=Max（6d，150）+（承台高-保护层）+Hn（第一层净高）/3=150+（700-40）+(4870-750)/3=2184长插筋：=短插筋+Max（500,35d）=2184+875=3059基础顶面到4.170KZ1柱配筋图箍筋长度:=（b-2*BHC）*2+（h-2*BHC）*2+1.9d*2+Max（10d,75）=(450-30*2)*2+（450-2*30）*2+1.9*10+10*10=1679箍筋根数＝（基础高度-基础保护层-50）/间距-1，且≥2根=（700-40）/100-1=6一层钢筋=1层净高-1层非连接区（Hn/3）+2层的非连接区（Max（Hn/6，hc(柱截面长边),500））=4870-（4870-750）/3+Max(（3800-750)/6，450，500)=4005由右图可知一层钢筋和二层相比，不仅截面积变小，而且钢筋变少了，这就是变截面，即我们来看11G101-1中P60具体给变截柱的规范，由规范可知，变截面4.170到7.970KL1柱配筋图的计算规则。由P57可知又可知下柱钢筋比上柱多的钢筋又该怎么计算。1层比2层多的钢筋长:=第一层净高-1层非连接区+1.2Lae=（4870-750）-（4870-750）/3+1.2*42*20=3755短:=长插筋-错开距离Max（500,35d）=3755-Max（500,35*20）=3055中间层=本层层高-本层非连接区Max（Hn/6，hc，500）+上层非连接Max（Hn/6，hc，500）=3800-Max（（3800-750）/6，400，500）+Max（（3800-750）/6，400，500）=3800顶层柱钢筋7.970到11.770KL1柱配筋长：=顶层净高-顶层非连接区（Hn/6，hc，500）+（梁高-保护层）+12d=3800+（3800-750/6,400,500）+（750-30）+12*16=3444短:=长钢筋-Max（500,35d）=3444-Max（500,35*16）=2884箍筋长度只要截面不变，即箍筋长度不变=（b-2*BHC）*2+（h-2*BHC）*2+1.9d*2+Max（10d,75）箍筋根数注：一层箍筋计算中只有一层非连接区为Hn/3，其余不变为Max（hc,Hn/6,500）根部根数＝（加密区长度-50）/加密间距+1梁下箍筋根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1梁平法配筋在学习梁平法配筋图之前让我们来先看一下各个标注的意思，详见11G101-1P25-35一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。二、⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。五、标注示例：KL7（3）300×700Y500...
