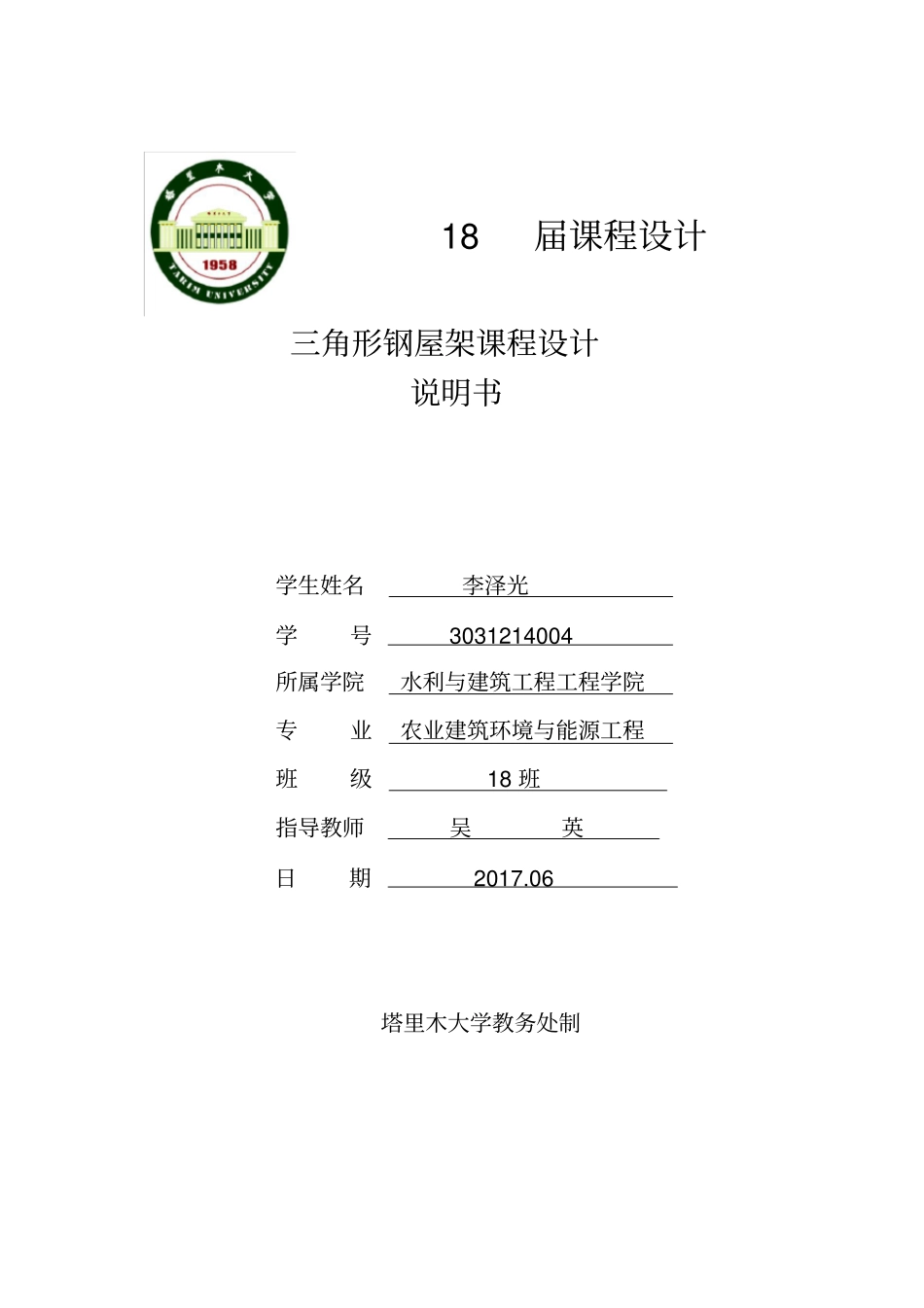

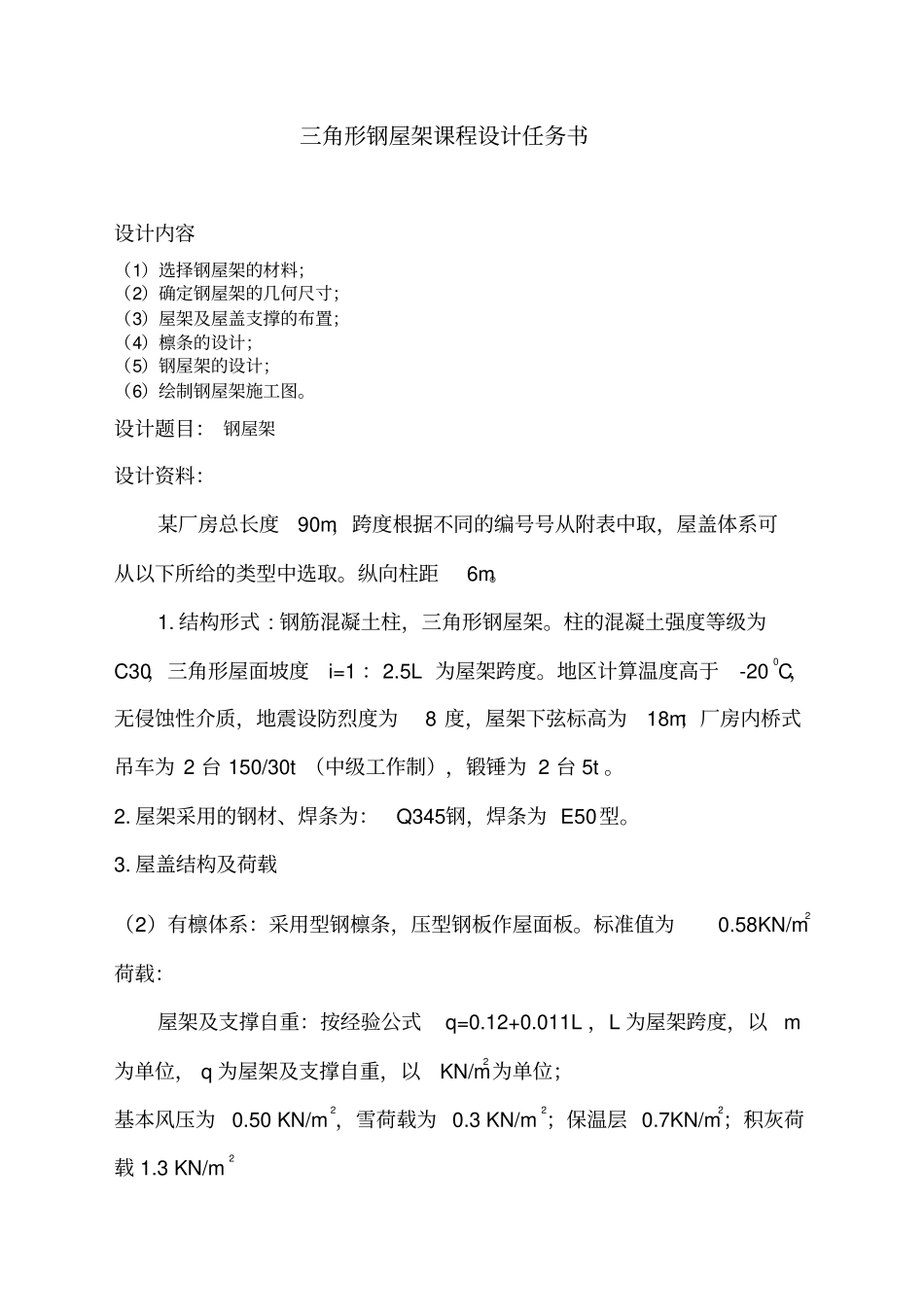

三角形钢屋架课程设计说明书学生姓名李泽光学号3031214004所属学院水利与建筑工程工程学院专业农业建筑环境与能源工程班级18班指导教师吴英日期2017.06塔里木大学教务处制18届课程设计三角形钢屋架课程设计任务书设计内容（1）选择钢屋架的材料；（2）确定钢屋架的几何尺寸；（3）屋架及屋盖支撑的布置；（4）檩条的设计；（5）钢屋架的设计；（6）绘制钢屋架施工图。设计题目：钢屋架设计资料：某厂房总长度90m，跨度根据不同的编号号从附表中取，屋盖体系可从以下所给的类型中选取。纵向柱距6m。1.结构形式:钢筋混凝土柱，三角形钢屋架。柱的混凝土强度等级为C30，三角形屋面坡度i=1：2.5L为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高为18m；厂房内桥式吊车为2台150/30t（中级工作制），锻锤为2台5t。2.屋架采用的钢材、焊条为：Q345钢，焊条为E50型。3.屋盖结构及荷载（2）有檩体系：采用型钢檩条，压型钢板作屋面板。标准值为0.58KN/m2荷载：屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以KN/m2为单位；基本风压为0.50KN/m2，雪荷载为0.3KN/m2；保温层0.7KN/m2；积灰荷载1.3KN/m2设计内容：1.屋架形式及几何尺寸确定2.作屋盖结构及支撑的布置图；3.选择钢材及焊接材料，并明确提出对保证项目的要求；4.对钢屋架进行内力、杆件截面尺寸的计算；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点。5.绘制钢屋架施工详图。1、屋架尺寸屋架几何尺寸见图2。图二：屋架几何尺寸（单位：mm）2.檩条和支撑布置根据屋面材料的最大容许檩距，可将檩条布置于上弦节点上（见图2），檩距为节间长度。在檩条的跨中设置一道拉条。根据厂房总长度60m，跨度为24m，有中级工作制吊车及第一开间尺寸5.5m等因素，可在厂房两端的第二开间设置一道上弦横向水平支撑和下弦横向水平支撑，并在同一开间两榀相邻屋架的腹杆间设置两道垂直支撑（在跨度1／3左右处各一道，见图3）。上弦檩条可兼做系杆，故不另设系杆，在下弦跨中央设置一道通长的柔性系杆。此外，在厂房两端的第一开间下弦各设置三道刚性系杆（见图3）。3.3檩条的设计选用【12.6槽钢截面，由型钢表查得，自重12.32kg／m≈0.12kNm，xW=62.13cm，yW=10.23cm，xI=3914cm。1.荷载计算（对轻屋面，可只考虑可变荷载效应控制的组合）永久荷载：（坡面）压型钢板：0.58×1.77=0.902kNm檩条和拉条：0.12kNmkg=1.022kNm可变荷载：（檩条受荷水平投影面积为1.77×6=9.332m，没有超过602m,故屋面均布活荷载取0.52kNm，大于雪荷载，故不考虑雪荷载。）kq=0.5×1.77cos=0.5×1.77×0.9487=0.74kNm图三屋面支撑布置（单位：mm）檩条均布荷载设计值：q=Gkg+Qkq=1.2×1.022+1.4×0.74=2.2624kNmxq=qcos=2.2624×0.9487=2.15kNmyq=qsin=2.2624×0.3162=0.72kNm2.强度验算弯矩设计值（见图4）：图4弯矩图xM=218xql=18×2.15×26=9.675kNmyM=21()82ylq=18×0.72×26()2=0.81kNm（因为在檩条的垮中设置了一道拉条）檩条的最大应力（拉应力）位于槽钢下翼缘的肢尖处。XXnxMW+yynyMW=3636102.102.11025775.1101.6205.1105775.12=89.242Nmm＜f=2152Nmm3.刚度验算只验算垂直于屋面方向的挠度。荷载标准值：kg+kq=1.35366+0.99=2.34366kNm()kkyqg=（kg+kq）cos=2.34366×0.9285=2.176kNmvl=5385×3()KKyxgqEI=1501473801103911006.26000176.23855433＝因有拉条，不必验算整体稳定性。故选用【12.6槽钢檩条能满足要求。3.4屋架节点荷载计算1.永久荷载（水平投影面）压型钢板0.58x2.127=1.233662kNm檩条和拉条0.122kNm屋架和支撑自重0.12+0.11L=0.12+0.011×24=0.382kNm保温层0.72kNmkg=2.437662kNm2.屋面活荷载屋面活荷载为0.52kNm。3.风荷载风荷载高度变化系数为1.25，屋面迎风面的体型系数为－0.328，背风面为－0.5，所以负风压的设计值为（垂直于屋面）迎风面：1=－1.4×1.25×0.328×0.4=-0.232kNm背风面：2=－1.4×1.25×0.5×0.4=-0.352kNm1和2均小于永久荷载（荷载分项系数取1.0）垂直与屋面的分量0.57×0.9285=0.532kNm，所以永久荷载与风荷载联合作用下不...
