锰铁合金氧化物夹杂及其对洁净钢质量的影响VIP专享VIP免费

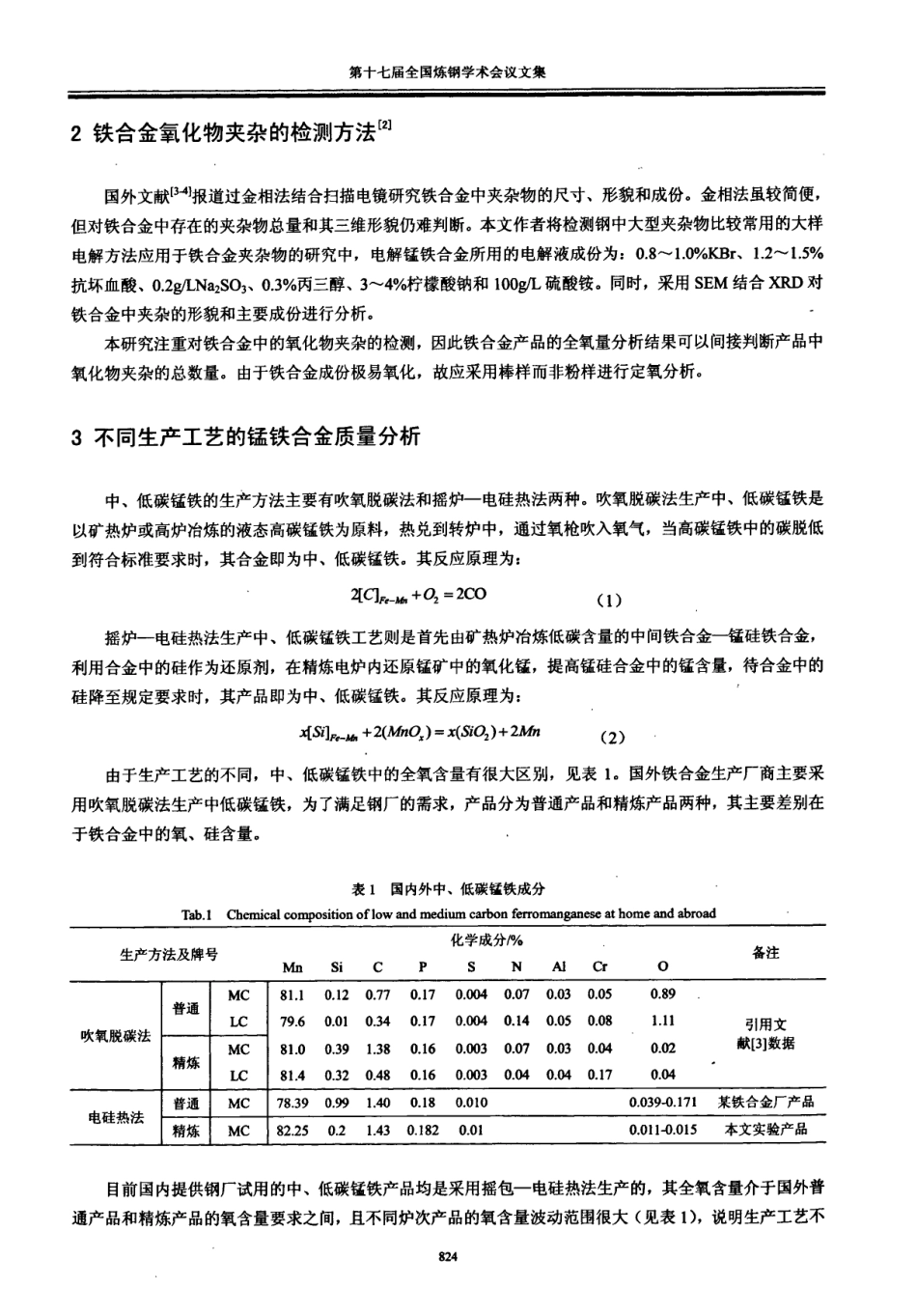

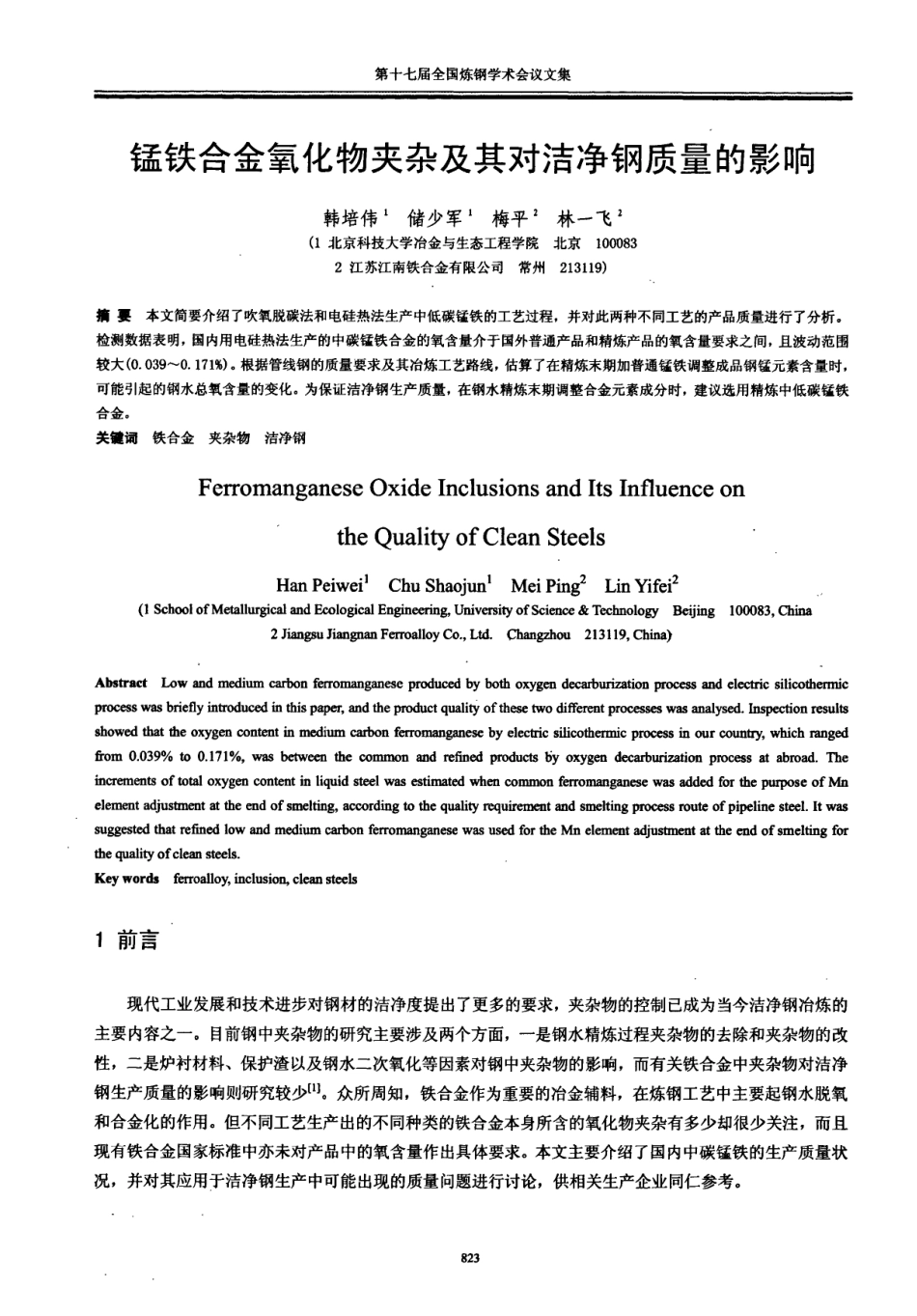

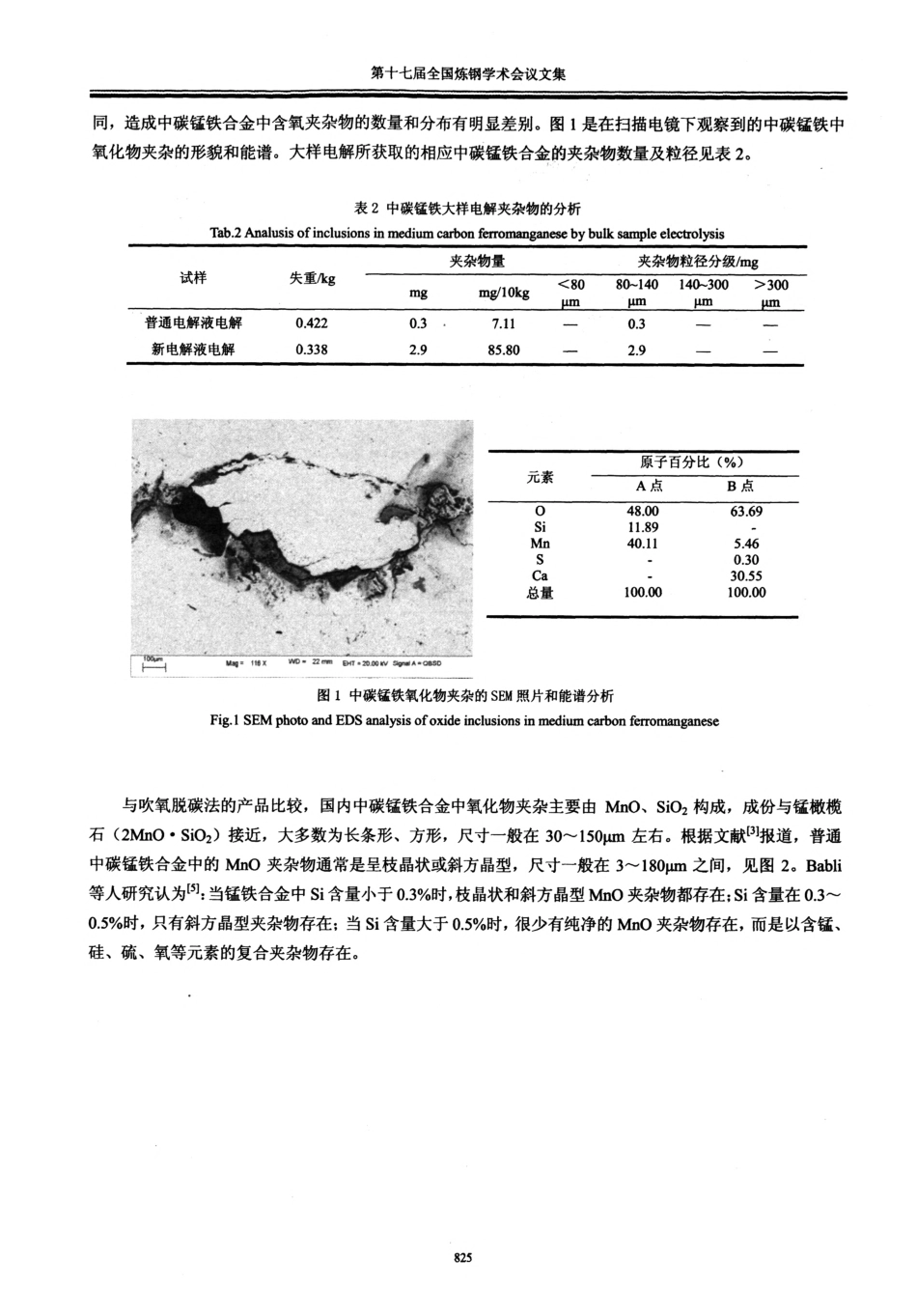

锰铁合金氧化物夹杂及其对洁净钢质量的影响韩培伟1储少军1梅平2林一飞21北京科技大学冶金与生态工程学院北京1000832江苏江南铁合金有限公司常州213119摘要本文简要介绍了吹氧脱碳法和电硅热法生产中低碳锰铁的工艺过程，并对此两种不同工艺的产品质量进行了分析。检测数据表明，国内用电硅热法生产的中碳锰铁合金的氧含量介于国外普通产品和精炼产品的氧含量要求之间，且波动范围较大(0.039～0.171％)。根据管线钢的质量要求及其冶炼工艺路线，估算了在精炼末期加普通锰铁调整成品钢锰元素含量时，可能引起的钢水总氧含量的变化。为保证洁净钢生产质量，在钢水精炼末期调整合金元素成分时，建议选用精炼中低碳锰铁合金。关键词铁合金夹杂物洁净钢FerromanganeseOxideInclusionsandItsInfluenceontheQualityofCleanSteelsHanPeiwei1ChuShaojun1MeiPing2LinYifei21SchoolofMetallurgicalandEcologicalEngineering,UniversityofScience&TechnologyBeijing100083,China2JiangsuJiangnanFerroalloyCo.,Ltd.Changzhou213119,ChinaAbstractLowandmediumcarbonferromanganeseproducedbybothoxygendecarburizationprocessandelectricsilicothermicprocesswasbrieflyintroducedinthispaper,andtheproductqualityofthesetwodifferentprocesseswasanalysed.Inspectionresultsshowedthattheoxygencontentinmediumcarbonferromanganesebyelectricsilicothermicprocessinourcountry,whichrangedfrom0.039％to0.171％,wasbetweenthecommonandrefinedproductsbyoxygendecarburizationprocessatabroad.TheincrementsoftotaloxygencontentinliquidsteelwasestimatedwhencommonferromanganesewasaddedforthepurposeofMndementadjustmentattheendofsmelting,accordingtothequalityrequirementandsmeltingprocessrouteofpipelinesteel.ItwassuggestedthatrefinedlowandmediumcarbonferromanganesewasusedfortheMnelementadjustmentattheendofsmeltingforthequalityofcleansteels.Keywordsferroalloy;inclusion;cleansteels第十七届全国炼钢学术会议文集2铁合金氧化物夹杂的检测方法佐1国外文献【34】报道过金相法结合扫描电镜研究铁合金中夹杂物的尺寸、形貌和成份。金相法虽较简便，但对铁合金中存在的夹杂物总量和其三维形貌仍难判断。本文作者将检测钢中大型夹杂物比较常用的大样电解方法应用于铁合金夹杂物的研究中，电解锰铁合金所用的电解液成份为：0．8～1．0％KBr、1．2～1．5％抗坏血酸、0．29／LNa2S03、O．3％丙三醇、3"-4％柠檬酸钠和1009／L硫酸铵。同时，采用SEM结合XRD对铁合金中夹杂的形貌和主要成份进行分析。’本研究注重对铁合金中的氧化物夹杂的检测，因此铁合金产品的全氧量分析结果可以间接判断产品中氧化物夹杂的总数量。由于铁合金成份极易氧化，故应采用棒样而非粉样进行定氧分析。3不同生产工艺的锰铁合金质量分析中、低碳锰铁的生产方法主要有吹氧脱碳法和摇炉一电硅热法两种。吹氧脱碳法生产中、低碳锰铁是以矿热炉或高炉冶炼的液态高碳锰铁为原料，热兑到转炉中，通过氧枪吹入氧气，当高碳锰铁中的碳脱低到符合标准要求时，其合金即为中、低碳锰铁。其反应原理为：2[c】愚撕+Q=2CO(11摇炉一电硅热法生产中、低碳锰铁工艺则是首先由矿热炉冶炼低碳含量的中间铁合金—锰硅铁合金，利用合金中的硅作为还原剂，在精炼电炉内还原锰矿中的氧化锰，提高锰硅合金中的锰含量，待合金中的硅降至规定要求时，其产品即为中、低碳锰铁。其反应原理为：缸＆】眦+2(Mnox)=x(Si02)+2Mn(2)由于生产工艺的不同，中、低碳锰铁中的全氧含量有很大区别，见表l。国外铁合金生产厂商主要采用吹氧脱碳法生产中低碳锰铁，为了满足钢厂的需求，产品分为普通产品和精炼产品两种，其主要差别在于铁合金中的氧、硅含量。表1国内外中、低碳锰铁成分Tab．1Chemicalcompositionoflowandmediumcarbonferromanganeseathomeandabroad生产方法及牌号化学成分肱备注MnSiCPSNAICrOMC81．1O．12O．77O．170．0040．070．030．05O．89普通LC79．60．010．340．170．004O·140．050．08l-11引用文吹氧脱碳法MC81．00．...
