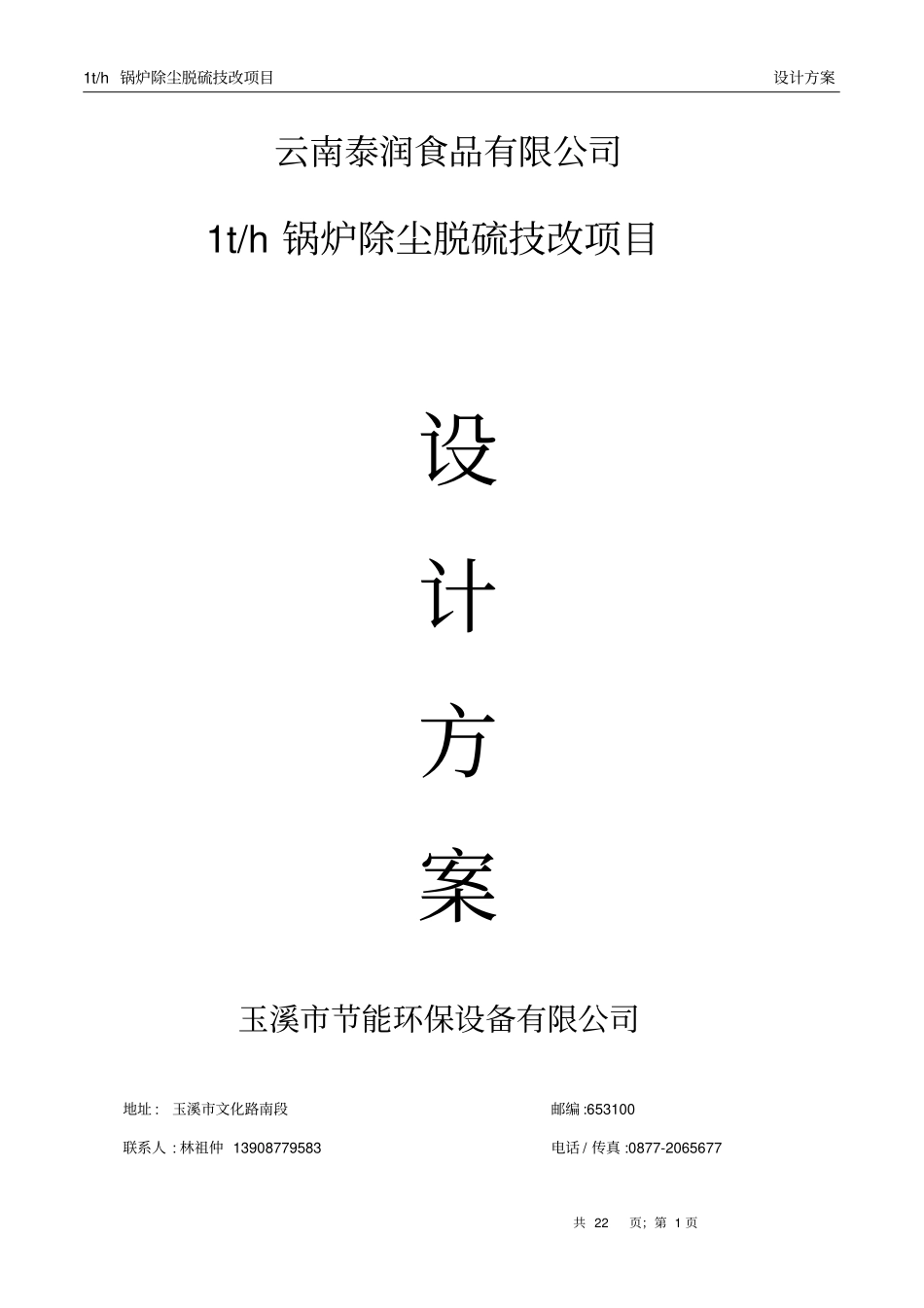

1t/h锅炉除尘脱硫技改项目设计方案共22页；第1页云南泰润食品有限公司1t/h锅炉除尘脱硫技改项目设计方案玉溪市节能环保设备有限公司地址:玉溪市文化路南段邮编:653100联系人:林祖仲13908779583电话/传真:0877-20656771t/h锅炉除尘脱硫技改项目设计方案共22页；第2页1t/h锅炉烟气除尘脱硫设计方案一、工程概况。■环境和能源问题是我国乃至世界可持续发展规划的两大瓶颈，为此国家陆续出台了更加严格的大气污染防治法律、法规，并提高大气污染物排污标准。贵公司领导层高度重视企业的社会形象和社会责任，提出锅炉的废气除尘、脱硫技改构想。并委托本公司根据现有的地形和条件对锅炉烟气进行整体治理。■按照贵公司的要求，我公司遵循除尘、脱硫效率高，运行成本低，排放达标稳定的原则，特提出相应的处理方案，供业主参考选用。二、设计依据及标准（1）依据业主提供的资料及要求（2）依据《中华人民共和国环境保护法》（3）《机械设备安装工程施工及验收规范》（TJ231-78J）；（4）《工业管道工程施工及验收规范》（GBJ235-82）；（5）《建筑安装工程质量检验评定标准》（TJ305-75）；（6）《低压配电装置及线路设计规范》（GBJ54-83）；（7）地方标准《大气污染物排放限值》（DB44/27-2001）（8）《大气污染物综合排放标准》（GB16279-1996）（9）长袋低压类袋式除尘器JB/T8532-1997(10）袋式除尘器用滤袋框架技术要求JB/T5917-91(11)建材工业用分室袋式除尘器JC/T837-1998(12)一般未注公差GB/T1804-2000(13)袋式除尘器分类及规格性能表示方法GB6719(14)袋除尘器滤袋技术规范Q/XKJ0301-20061t/h锅炉除尘脱硫技改项目设计方案共22页；第3页(15)袋式除尘器性能测试方法GB12138(16)袋式除尘器安装技术要求与验收规范JB/T8471(17)袋式除尘器用滤料HCRJ042三、业主提供资料3.1LSC1.5-1.0-M型锅炉烟气袋式除尘、湿式脱硫系统设计依据。名称数据名称数据1.锅炉类型（型号）LSC1-1.0-M13．净化后SO2排放浓度250mg/m32．锅炉年运行时间7200h14．除尘效率99.5%3．锅炉蒸发量1t/h15．除尘烟气出口温度65℃左右4．锅炉烟气量3000m3/h-4000m3/h16．SO2出口浓度250mg/m35．锅炉耗燃料量100kg/h-150kg/h17．原引风机型号9-38No4.5C-7.5kw6．燃烧含灰量16%流量4000m3/h7．燃煤含硫量3%全压2550Pa8．锅炉出口烟气温度160℃（瞬时最高值205℃）电机功率7.5kw9．锅炉排气侧压力损失-----------18．允许最大占地面积80m210．烟尘初始排放浓度20g/m319．烟囱高度20m11．SO2初始排放浓度3000mg/m312．净化后烟尘排放浓度50mg/m31t/h锅炉除尘脱硫技改项目设计方案共22页；第4页四、除尘方案设计方案4.1我公司依据业主提供的资料及要求提出以下处理方案：新增一台PPCS32-3型气箱脉冲布袋除尘器一套，烟气经布袋除尘器除尘后，再经脱硫设备脱硫达到排放标准后经烟囱排出。1吨锅炉--冷却器--脉冲布袋除尘—脱硫塔--风机--烟囱4.2脉冲除尘器技术参数序号PPCS32-3型除尘器技术参数1处理风量3000-4000m3/h2过滤面积96m23过滤风速≤0.7m/min4除尘器室数3个5滤袋规格Φ135×2500mm6滤袋总数量96条7脉冲阀规格2″8脉冲阀个数3个9除尘阻力1470-1770Pa10出口含尘浓度50mg/m311允许入口温度≤150℃12除尘器效率＞99.5%13风机电机型号9-38-4.5D-7.5KW1t/h锅炉除尘脱硫技改项目设计方案共22页；第5页五、PPCS型气箱脉冲除尘器介绍（一）、概述：PPCS系列脉冲袋式除尘器是我公司在引进美国富乐（Fuller）公司技术基础上，吸收德国同类产品的技术优点，结合我国实情研制开发的高效袋式除尘设备。它集分室反吹和喷吹脉冲袋式除尘器的优点为一体，克服了分室反吹的清灰动能不足，喷吹脉冲的清灰与过滤同时进行的缺陷，扩大了袋式除尘设备的应用范围。PPCS系列脉冲袋式除尘器正以其卓越的性能服务于铸造、冶金、机械、电力、建材、矿山、水泥、化工等各行各业，为清除粉尘污染，维护企业形象，保护环境正日益发挥其独特的作用。（二）、产品特点：1、适应高浓度除尘。如O-Sepa选粉机，其粉磨系统气体含尘浓度高达1000g/Nm3，PPCS型气箱脉冲袋式除尘器可直接进行处理。2、采用脉冲清灰，既能正常连续运行，提高了清灰效果，又...
