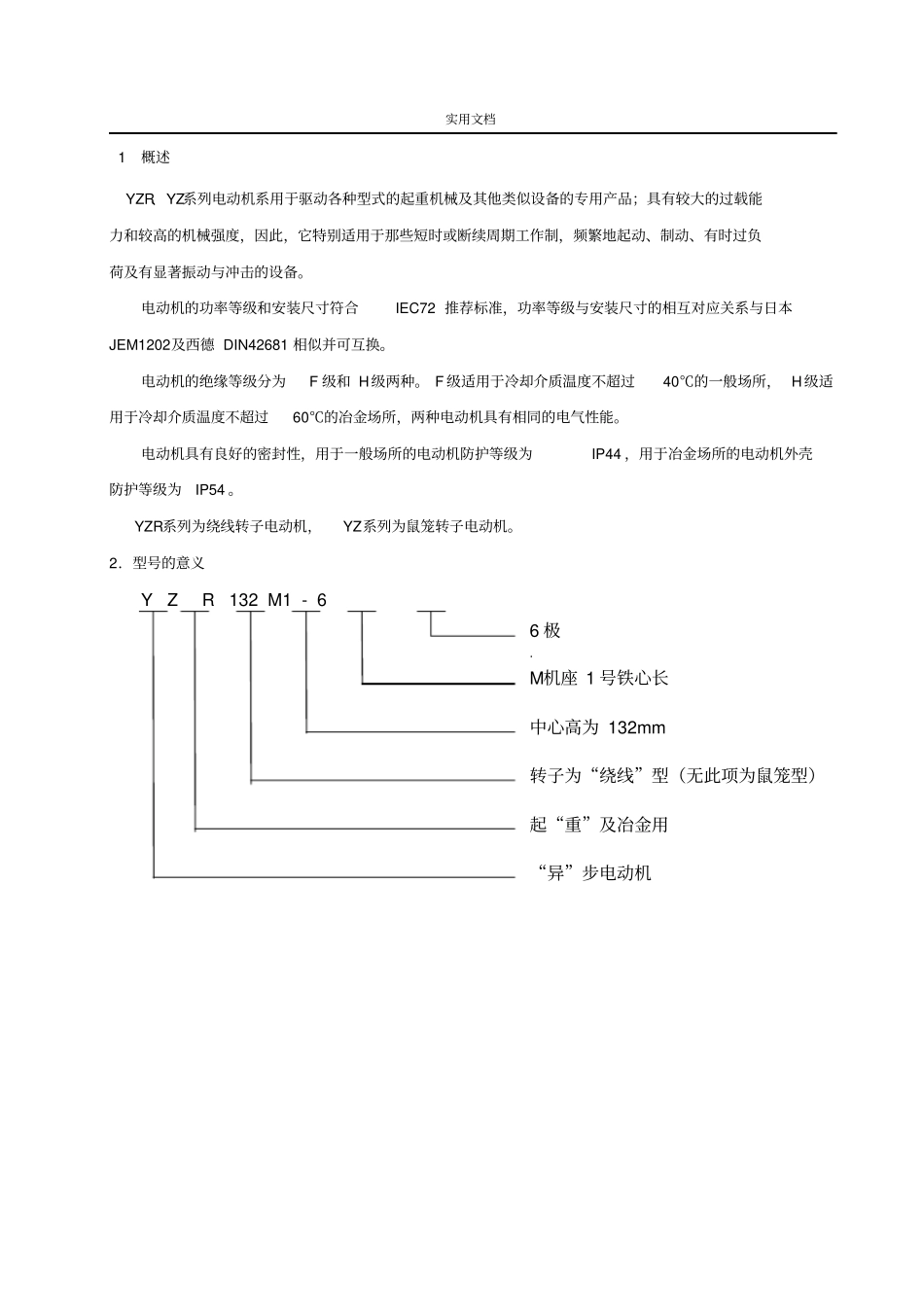

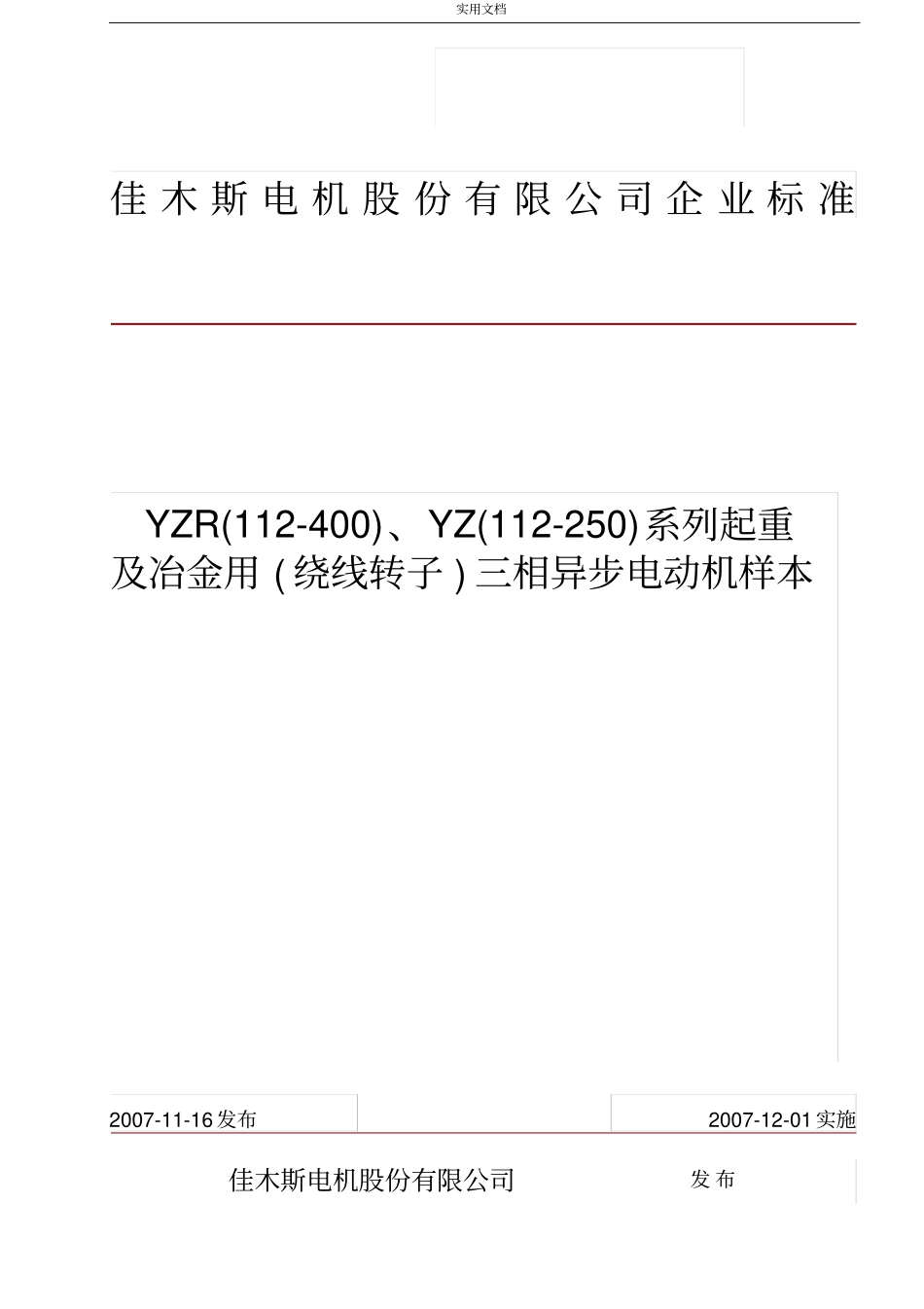

实用文档佳木斯电机股份有限公司企业标准YZR(112-400)、YZ(112-250)系列起重及冶金用(绕线转子)三相异步电动机样本2007-11-16发布2007-12-01实施佳木斯电机股份有限公司发布实用文档实用文档1概述YZR、YZ系列电动机系用于驱动各种型式的起重机械及其他类似设备的专用产品；具有较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续周期工作制，频繁地起动、制动、有时过负荷及有显著振动与冲击的设备。电动机的功率等级和安装尺寸符合IEC72推荐标准，功率等级与安装尺寸的相互对应关系与日本JEM1202及西德DIN42681相似并可互换。电动机的绝缘等级分为F级和H级两种。F级适用于冷却介质温度不超过40℃的一般场所，H级适用于冷却介质温度不超过60℃的冶金场所，两种电动机具有相同的电气性能。电动机具有良好的密封性，用于一般场所的电动机防护等级为IP44，用于冶金场所的电动机外壳防护等级为IP54。YZR系列为绕线转子电动机，YZ系列为鼠笼转子电动机。2．型号的意义YZR132M1-66极.M机座1号铁心长中心高为132mm转子为“绕线”型（无此项为鼠笼型）起“重”及冶金用“异”步电动机实用文档实用文档3．电动机的绝缘等级；通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同，空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过1000m，最高环境温度不超过40℃为基础时，B级绝缘为80K，F级绝缘为105K；最高环境温度不超过60℃为基础时，H级绝缘为105K。。6．外壳防护等级：IP54、557．热保护：绕组可埋置PT100或PTC供选择，与主电源共用一个接线盒。8电动机可根据需要安装编码器及超速开关等测速元件9结构特点该系列电动机结构紧凑，外形美观，密封性好，防护等级可达到IP55。定子接线盒位于电机顶部，靠近非轴伸端；转子不设接线盒，靠密封性能良好的防水接头出线。10.冷却方式：机座号112-130为IC410，机座号160-400为IC411。11电动机轴伸的轴向串动量：100~180机座号不大于1mm，200~400机座号不大于2mm。12技术数据表1（YZ系列）、表2（YZR系列）13外形及安装尺寸图见图4、图5、图6、图7及表3、表4、表5、表614现场安装时的接口尺寸接线螺栓规格及密封圈尺寸范围范围见表7测温元件及测速元件出线孔（密封圈内径）为?8。15订货须知订货时应注明电动机型号、功率、额定电压、额定频率、极数（或转速）、安装方式、工作制等。如未特殊注明时，电动机接线盒位于电动机的顶部，从轴伸端视之，出线口朝向右端，也可按用户要求选择电机的出线方向。本样中的数据随着技术进步允许有变动，不另行通知。。实用文档表1工作方式DutyTypeFC项目Item机座号FramesizeS2S3转动惯量Inertiamovem-entJmkg.m2重量Weightkg6次/时30minutes60minutes15%25%40%60%100%额定功率Ratedoutputkw额定电流RatedcurrentA转速Speedr/min额定功率Ratedoutputkw额定电流RatedcurrentA转速Speedr/min额定功率Ratedoutputkw额定电流RatedcurrentA转速Speedr/min额定功率Ratedoutputkw额定电流RatedcurrentA转速Speedr/min额定功率Ratedoutputkw额定电流RatedcurrentA转速Speedr/min最大转矩额定转矩ratedtorquc起动转矩Startingtorquc额定转矩ratedtorquc起动电流startingcurrent额定电流ratedcurrent效率Eff.%功率因数PowerfactorcosΦ额定功率Ratedoutputkw额定电流RatedcurrentA转速Speedr/min额定功率Ratedoutputkw额定电流RatedcurrentA转速Speedr/min1000r/min转/分YZ112M1.84.98921.54.259202.26.58101.84.98921.54.259202.72.444.4769.50.7651.12.79460.83.59800.0258132M12.56.59202.25.99353.07.58042.56.59202.25.99352.93.15.16740.7451.85.39501.54.99600.05380132M24.09.29153.78.89125.011.689049.29153.78.89122.83.05.54790.793.07.59402.87.29450.05891.5160M16.314.19225.512.59337.516.89036.314.19225.512.59332.72.54.980.60.835.011.59404.0109530.105118.5160M28.5189437.515.99481125.49268.5189437.515.99482.92.45.52830.846.314.29565.5139610.133131.5160L15329201124.695315329201328.79361124.69532.92.76.17840.85920.69647.518.89720.178152750r/min转...
