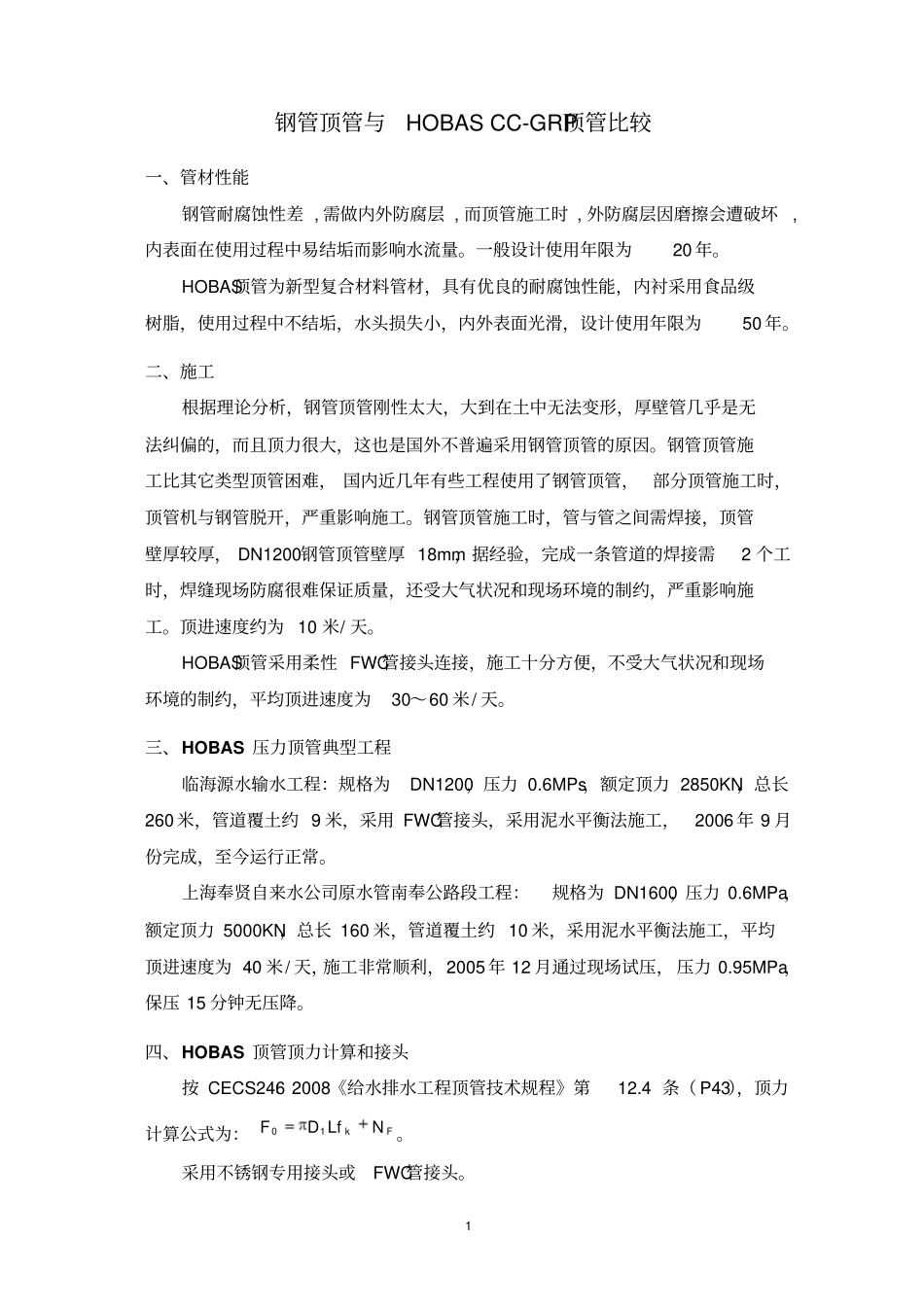

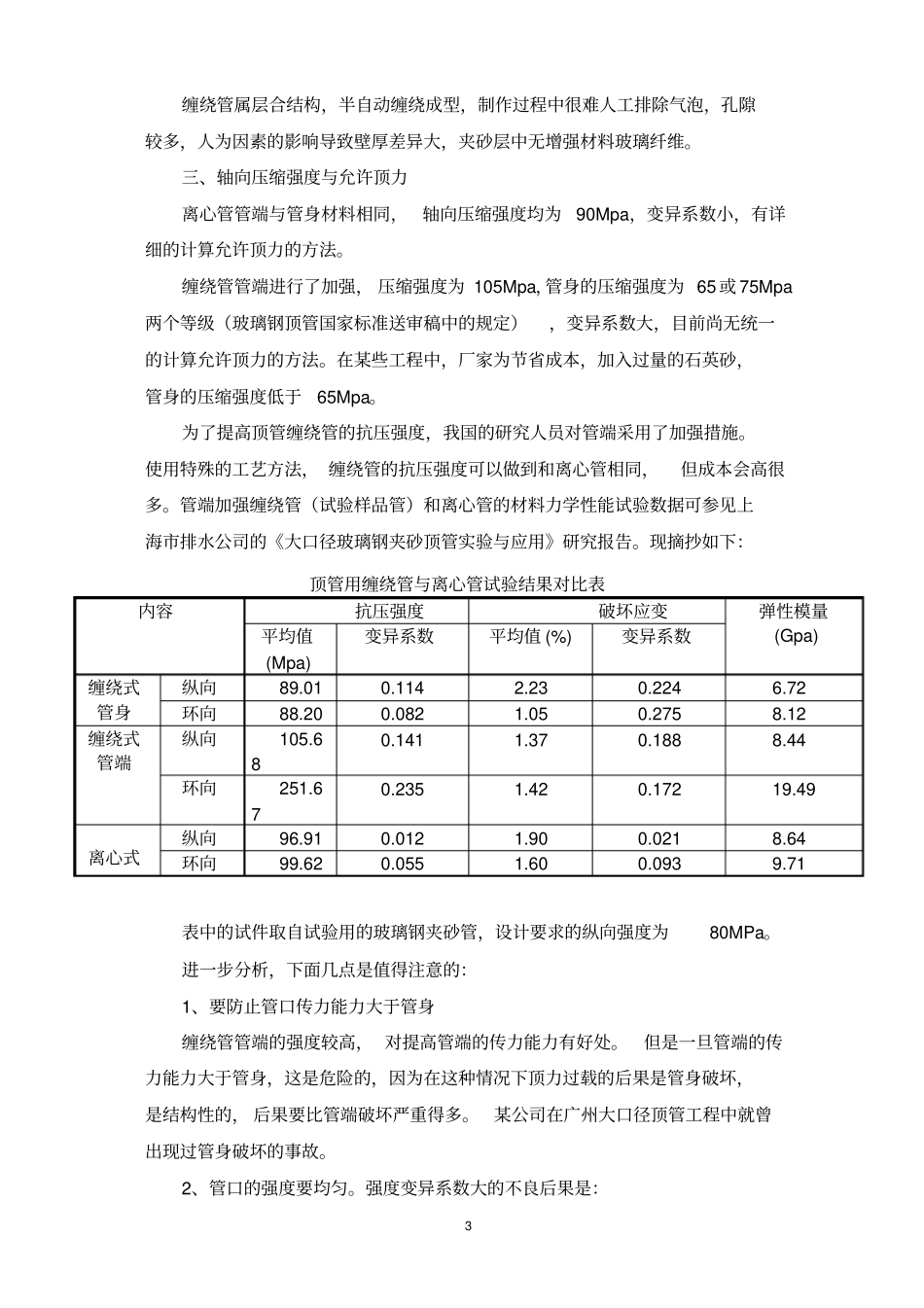

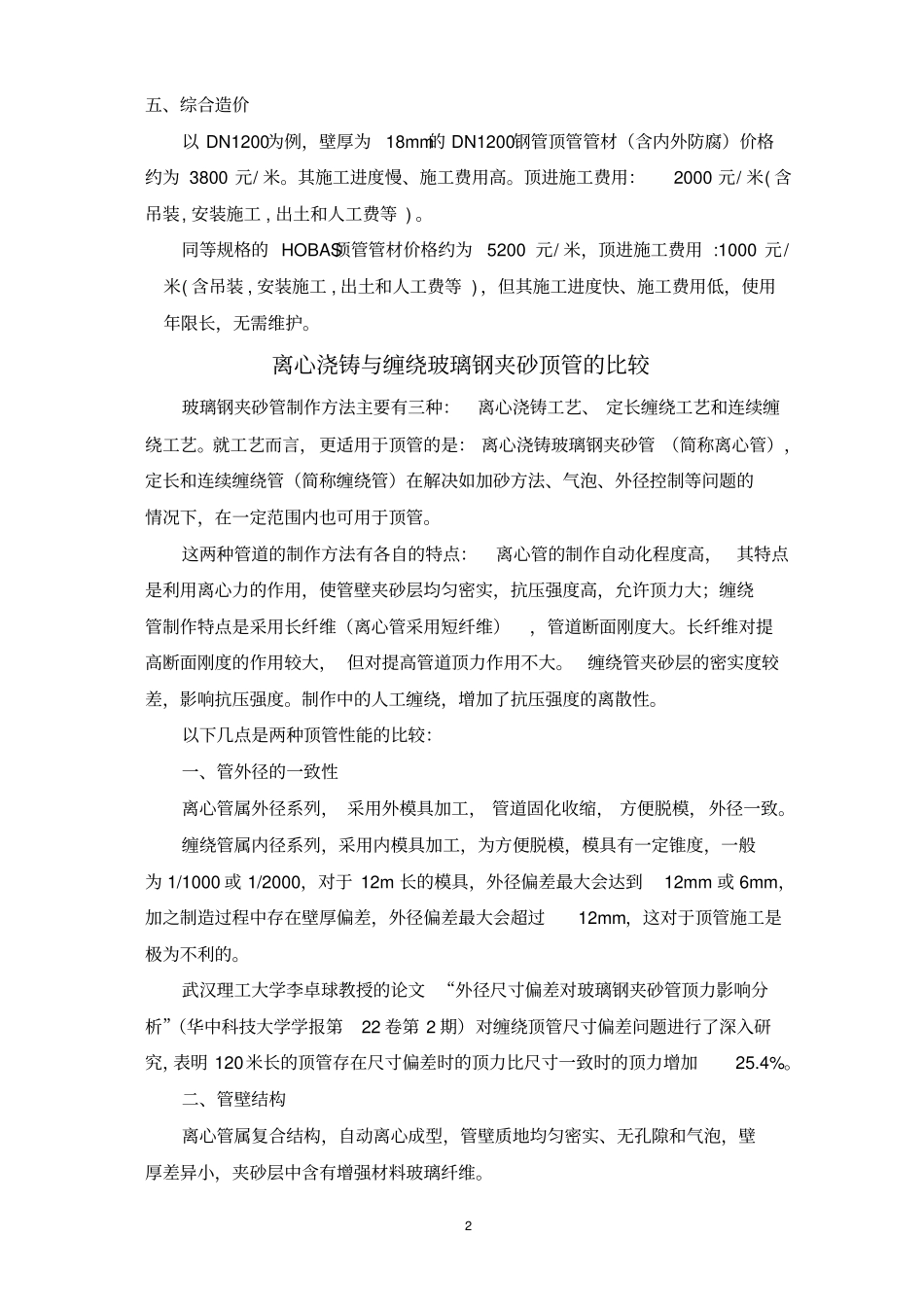

1钢管顶管与HOBASCC-GRP顶管比较一、管材性能钢管耐腐蚀性差,需做内外防腐层,而顶管施工时,外防腐层因磨擦会遭破坏,内表面在使用过程中易结垢而影响水流量。一般设计使用年限为20年。HOBAS顶管为新型复合材料管材，具有优良的耐腐蚀性能，内衬采用食品级树脂，使用过程中不结垢，水头损失小，内外表面光滑，设计使用年限为50年。二、施工根据理论分析，钢管顶管刚性太大，大到在土中无法变形，厚壁管几乎是无法纠偏的，而且顶力很大，这也是国外不普遍采用钢管顶管的原因。钢管顶管施工比其它类型顶管困难，国内近几年有些工程使用了钢管顶管，部分顶管施工时，顶管机与钢管脱开，严重影响施工。钢管顶管施工时，管与管之间需焊接，顶管壁厚较厚，DN1200钢管顶管壁厚18mm，据经验，完成一条管道的焊接需2个工时，焊缝现场防腐很难保证质量，还受大气状况和现场环境的制约，严重影响施工。顶进速度约为10米/天。HOBAS顶管采用柔性FWC管接头连接，施工十分方便，不受大气状况和现场环境的制约，平均顶进速度为30～60米/天。三、HOBAS压力顶管典型工程临海源水输水工程：规格为DN1200，压力0.6MPs，额定顶力2850KN，总长260米，管道覆土约9米，采用FWC管接头，采用泥水平衡法施工，2006年9月份完成，至今运行正常。上海奉贤自来水公司原水管南奉公路段工程：规格为DN1600，压力0.6MPa，额定顶力5000KN，总长160米，管道覆土约10米，采用泥水平衡法施工，平均顶进速度为40米/天，施工非常顺利，2005年12月通过现场试压，压力0.95MPa，保压15分钟无压降。四、HOBAS顶管顶力计算和接头按CECS246：2008《给水排水工程顶管技术规程》第12.4条（P43），顶力计算公式为：FkNLfDF10。采用不锈钢专用接头或FWC管接头。2五、综合造价以DN1200为例，壁厚为18mm的DN1200钢管顶管管材（含内外防腐）价格约为3800元/米。其施工进度慢、施工费用高。顶进施工费用：2000元/米(含吊装,安装施工,出土和人工费等)。同等规格的HOBAS顶管管材价格约为5200元/米，顶进施工费用:1000元/米(含吊装,安装施工,出土和人工费等)，但其施工进度快、施工费用低，使用年限长，无需维护。离心浇铸与缠绕玻璃钢夹砂顶管的比较玻璃钢夹砂管制作方法主要有三种：离心浇铸工艺、定长缠绕工艺和连续缠绕工艺。就工艺而言，更适用于顶管的是：离心浇铸玻璃钢夹砂管（简称离心管），定长和连续缠绕管（简称缠绕管）在解决如加砂方法、气泡、外径控制等问题的情况下，在一定范围内也可用于顶管。这两种管道的制作方法有各自的特点：离心管的制作自动化程度高，其特点是利用离心力的作用，使管壁夹砂层均匀密实，抗压强度高，允许顶力大；缠绕管制作特点是采用长纤维（离心管采用短纤维），管道断面刚度大。长纤维对提高断面刚度的作用较大，但对提高管道顶力作用不大。缠绕管夹砂层的密实度较差，影响抗压强度。制作中的人工缠绕，增加了抗压强度的离散性。以下几点是两种顶管性能的比较：一、管外径的一致性离心管属外径系列，采用外模具加工，管道固化收缩，方便脱模，外径一致。缠绕管属内径系列，采用内模具加工，为方便脱模，模具有一定锥度，一般为1/1000或1/2000，对于12m长的模具，外径偏差最大会达到12mm或6mm，加之制造过程中存在壁厚偏差，外径偏差最大会超过12mm，这对于顶管施工是极为不利的。武汉理工大学李卓球教授的论文“外径尺寸偏差对玻璃钢夹砂管顶力影响分析”（华中科技大学学报第22卷第2期）对缠绕顶管尺寸偏差问题进行了深入研究，表明120米长的顶管存在尺寸偏差时的顶力比尺寸一致时的顶力增加25.4%。二、管壁结构离心管属复合结构，自动离心成型，管壁质地均匀密实、无孔隙和气泡，壁厚差异小，夹砂层中含有增强材料玻璃纤维。3缠绕管属层合结构，半自动缠绕成型，制作过程中很难人工排除气泡，孔隙较多，人为因素的影响导致壁厚差异大，夹砂层中无增强材料玻璃纤维。三、轴向压缩强度与允许顶力离心管管端与管身材料相同，轴向压缩强度均为90Mpa，变异系数小，有详细的计算允许顶力的方法。缠绕管管端进行了加强，压缩强度为105Mpa，管身的压缩强度为65或75Mpa两个等级（玻璃钢顶管国家标准送审稿中...
