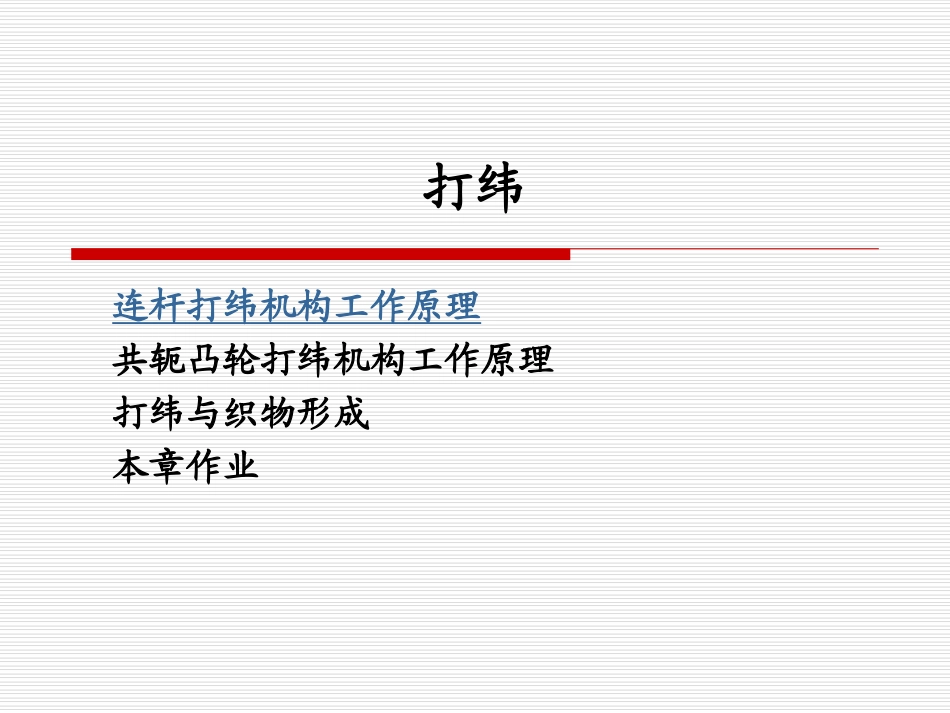

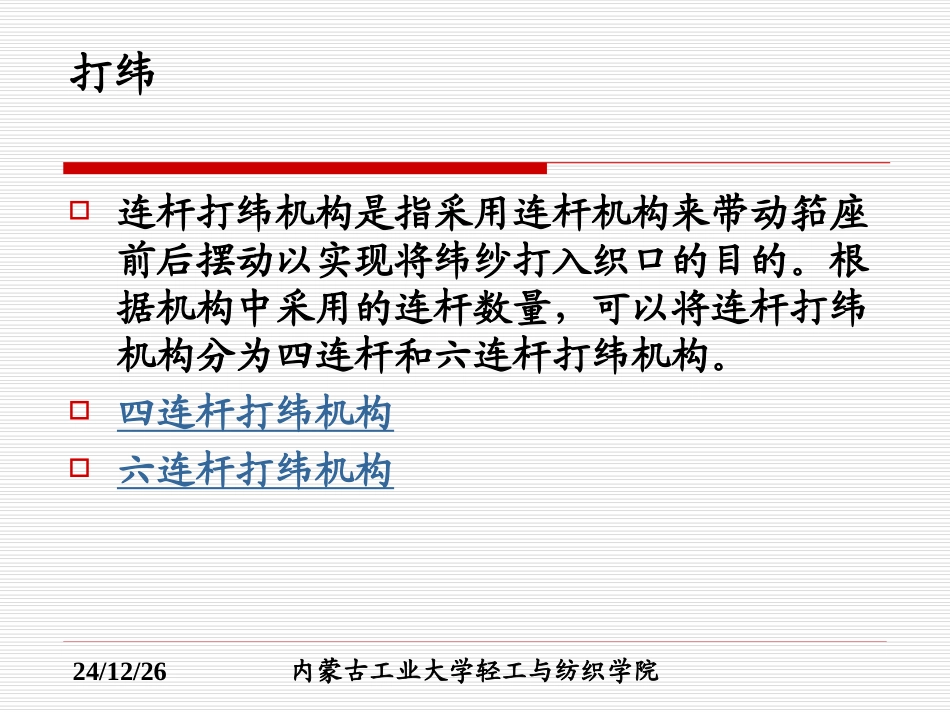

打纬连杆打纬机构工作原理共轭凸轮打纬机构工作原理打纬与织物形成本章作业24/12/26内蒙古工业大学轻工与纺织学院打纬引纬后,必须将引入梭口的纬纱推向织口,与经纱交织而形成织物。这一过程即称之为打纬,完成打纬工作的机构称为打纬机构。织物的幅宽和经纱密度是由打纬机构中的钢筘来确定。打纬机构的要求:⒈钢筘及其筘座的摆动动程在保证顺利引纬的情况下,应尽可能减小。⒉筘座的转动惯量和筘座运动的最大加速度在保证打紧纬纱的条件下应尽量减小。⒊筘座的运动必须与开口、引纬相配合,在满足打纬的条件下,尽量提供大的可引纬角(打纬机构的摆动应为引纬运动留有足够的空间和时间)。⒋打纬机构应简单、坚固、操作安全。24/12/26内蒙古工业大学轻工与纺织学院打纬连杆打纬机构是指采用连杆机构来带动筘座前后摆动以实现将纬纱打入织口的目的。根据机构中采用的连杆数量,可以将连杆打纬机构分为四连杆和六连杆打纬机构。四连杆打纬机构六连杆打纬机构24/12/26内蒙古工业大学轻工与纺织学院打纬四连杆打纬机构因其结构简单,又能基本满足某些织机的工艺要求,被传统有梭织机和部分剑杆织机、喷气织机和喷水织机所采用,其运动性能取决于轴向偏度和连杆长度。有梭丝织机四连杆打纬机构1-主轴2-曲柄3-轴承4-钢片夹5-牵手6-筘座脚7-牵手拴8-托脚9-摇轴10-筘座11-钢筘12-筘帽24/12/26内蒙古工业大学轻工与纺织学院打纬轴向打纬机构:筘座脚摆动至最前、最后位置时,相应位置上牵手栓中心的连线通过曲轴中心。特点:筘座脚向前摆动和向后摆动各占织机主轴180度,即平均速度相等的特性。非轴向打纬机构:筘座脚摆动至最前、最后位置时,相应位置上牵手栓中心的连线不通过曲轴中心。非轴向偏度:曲轴中心到这根连线的距离。24/12/26内蒙古工业大学轻工与纺织学院打纬在四连杆打纬机构中,曲柄长度(r)与牵手长度(l)的比值大小对筘座运动有影响,最终使纬纱通过梭口时的主轴转角发生变化。按照r/l值的大小,可将四连杆打纬机构分为:短牵手打纬机构:r/l>1/3(毛、无梭)中牵手打纬机构:1/6
