模电第18讲 反馈的概念及判断VIP免费

模电第18讲 反馈的概念及判断_第1页
1/27
模电第18讲 反馈的概念及判断_第2页
2/27
模电第18讲 反馈的概念及判断_第3页
3/27

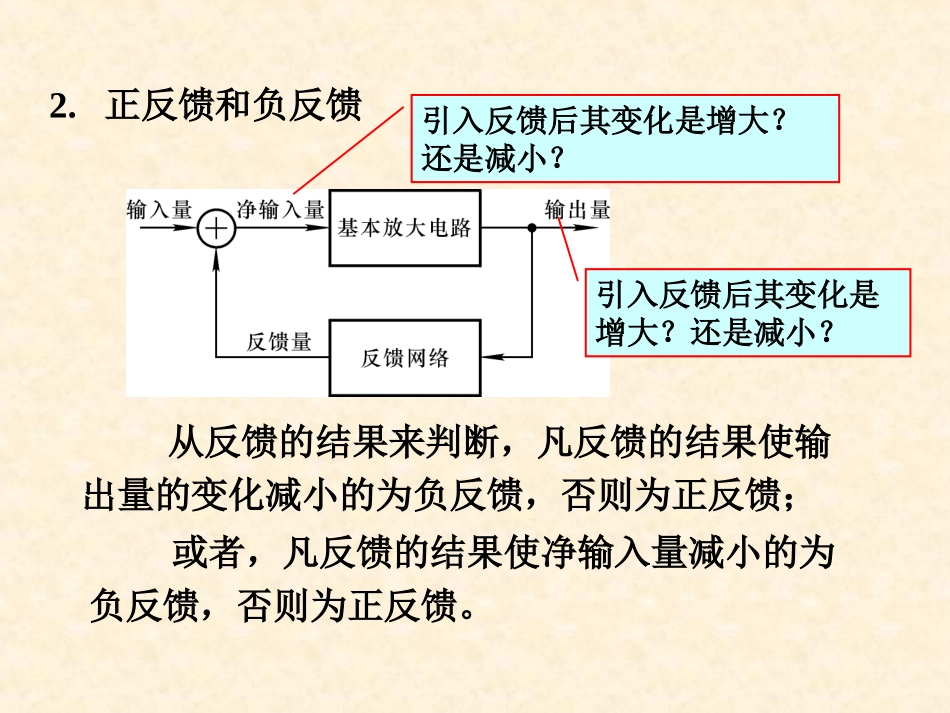

第十六讲反馈的概念及判断一、反馈的基本概念三、交流负反馈的四种组态二、反馈的判断1.什么是反馈电子电路输出量的一部分或全部通过一定的方式引回到输入回路,同输入信号混合后影响输入量,控制输出,称为反馈。一、反馈的基本概念要研究哪些问题?怎样引回是从输出电压还是输出电流引出反馈影响输入电压还是输入电流多少怎样引出反馈放大电路可用方框图表示。2.正反馈和负反馈从反馈的结果来判断,凡反馈的结果使输出量的变化减小的为负反馈,否则为正反馈;引入反馈后其变化是增大?还是减小?引入反馈后其变化是增大?还是减小?或者,凡反馈的结果使净输入量减小的为负反馈,否则为正反馈。3.直流反馈和交流反馈直流通路中存在的反馈称为直流反馈,交流通路中存在的反馈称为交流反馈。交流负反馈直流负反馈4.局部反馈和级间反馈只对多级放大电路中某一级起反馈作用的称为局部反馈,将多级放大电路的输出量引回到其输入级的输入回路的称为级间反馈。通过R3引入的是局部反馈通过R4引入的是级间反馈通常,重点研究级间反馈或称总体反馈。二、反馈的判断1.有无反馈的判断“找联系”:找输出回路与输入回路的联系,若有则有反馈,否则无反馈。引入反馈了吗?将输出电压全部反馈回去无反馈R1.有无反馈的判断“找联系”:是找输出回路与输入回路的联系,不仅是输出端与输入端的联系!既在输入回路又在输出回路,因而引入了反馈。2.直流反馈和交流反馈的判断仅有直流反馈“看通路”,即看反馈是存在于直流通路还是交流通路。设以下电路中所有电容对交流信号均可视为短路。仅有交流反馈2.直流反馈和交流反馈的判断交、直流反馈共存仅有直流反馈R2瞬时极性法:在放大电路的输入端,假设一个输入信号对地的极性,可用“+”、“-”或“↑”、“↓”表示。按信号传输方向依次判断相关点的瞬时极性,直至判断出反馈信号的瞬时极性。如果反馈信号的瞬时极性使净输入减小,则为负反馈;反之为正反馈。3.正、负反馈(反馈极性)的判断“看反馈的结果”,即净输入量是被增大还是被减小。fi'ifi'iIIIUUU或--正反馈--负反馈fi'ifi'iIIIUUU或的极性→的极性→、、的叠加关系oXfXiXfX'iX的极性iX3.正、负反馈的判断FuFIDuuu反馈量是仅仅决定于输出量的物理量。O211FuRRRu负反馈在判断集成运放构成的反馈放大电路的反馈极性时,净输入电压指的是集成运放两个输入端的电位差,净输入电流指的是同相输入端或反相输入端的电流。2ON2RuuiR反馈量反馈电流反馈量仅决定于输出量净输入电流减小,引入了负反馈净输入电流增大,引入了正反馈返回负反馈三、交流负反馈的四种组态1.电压反馈和电流反馈将输出电压的一部分或全部引回到输入回路来影响净输入量的为电压反馈,即ooUX将输出电流的一部分或全部引回到输入回路来影响净输入量的为电流反馈,即ooIX描述放大电路和反馈网络在输出端的连接方式,即反馈网络的取样对象。可以稳定输出电压可以稳定输出电流2.串联反馈和并联反馈描述放大电路和反馈网络在输入端的连接方式,即输入量、反馈量、净输入量的叠加关系。f'iiUUU--串联负反馈f'iiIII--并联负反馈+_负反馈3.四种反馈组态:注意量纲电压串联负反馈电流串联负反馈电压并联负反馈电流并联负反馈4.电压反馈和电流反馈的判断电路引入了电压负反馈令输出电压为0,若反馈量随之为0,则为电压反馈;若反馈量依然存在,则为电流反馈。4.电压反馈和电流反馈的判断+仅受基极电流的控制电路引入了电流负反馈反馈电流返回例1电压反馈返回例2电流反馈返回例3电流反馈5.串联反馈和并联反馈的判断FINiiiFIDuuu在输入端,输入量、反馈量和净输入量以电压的方式叠加,为串联反馈;以电流的方式叠加,为并联反馈。引入了并联反馈引入了串联反馈返回例题例题串联反馈并联反馈例1例2例3串联反馈例4并联反馈例图6.2.1电路图图示电路有无引入反馈?是直流反馈还是交流反馈?是正反馈还是负反馈?若为交流负反馈,其组态为哪种?引入了电流串联负反馈例图6.2.2电路...
