木材保护学复习资料VIP免费

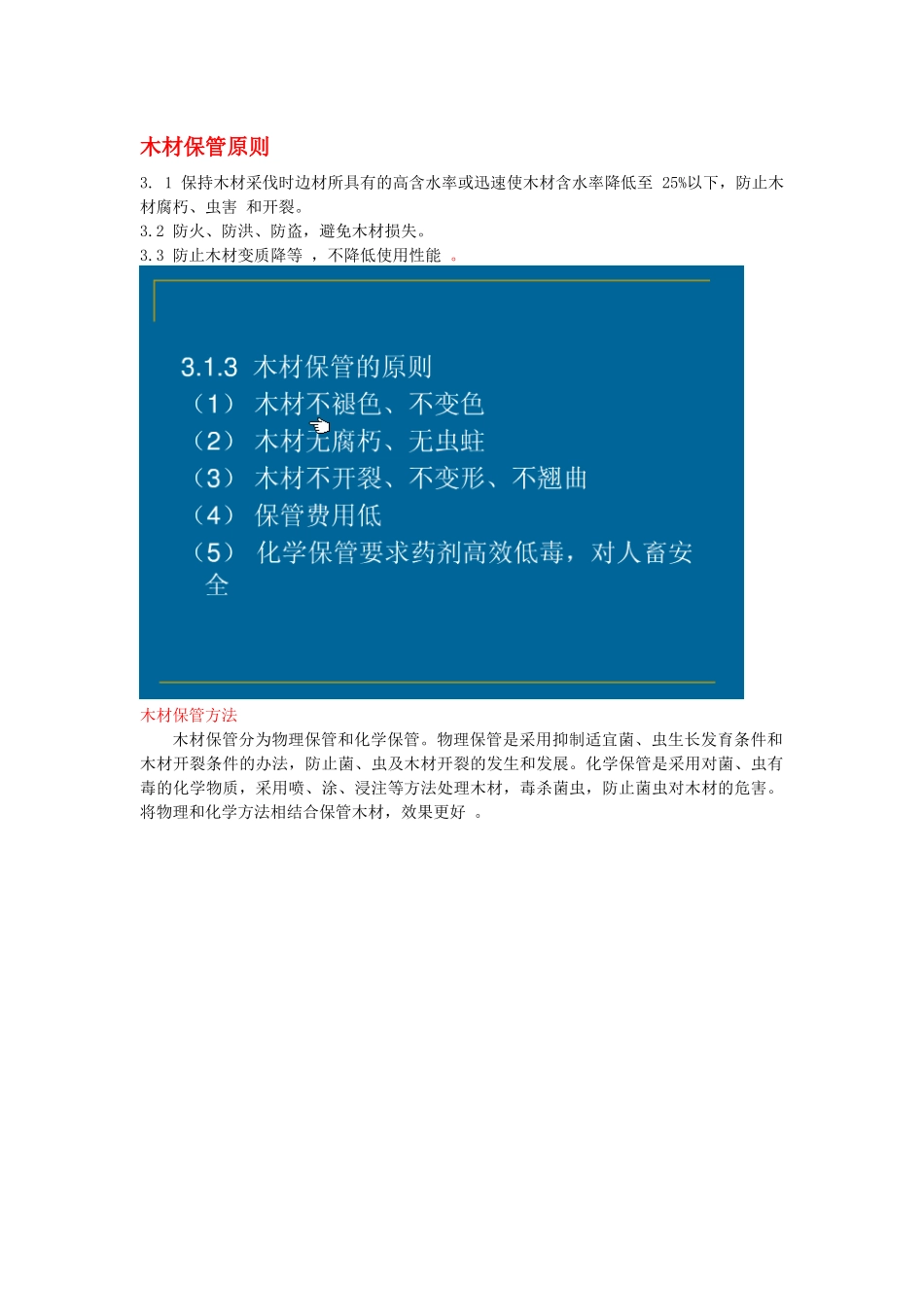

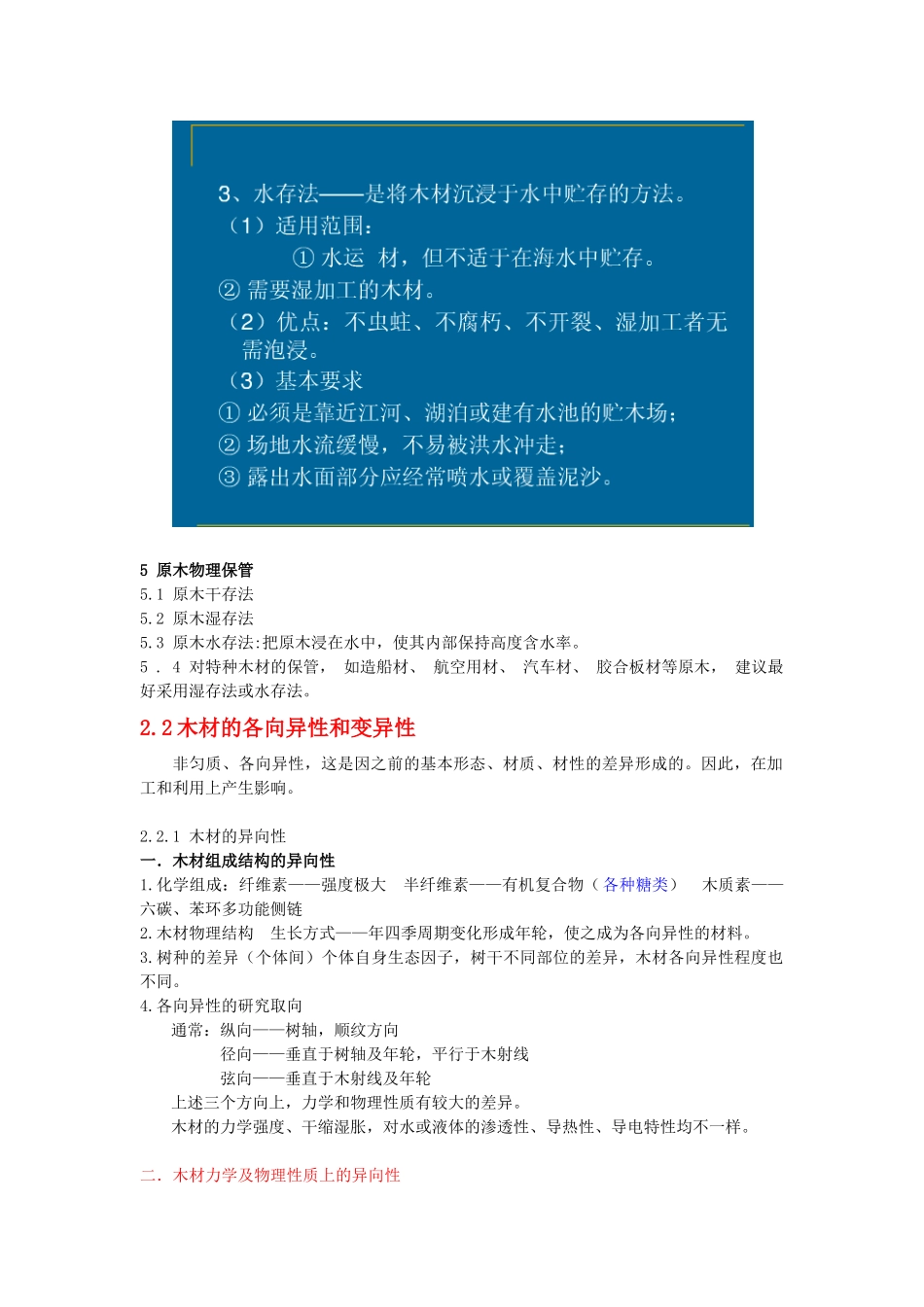

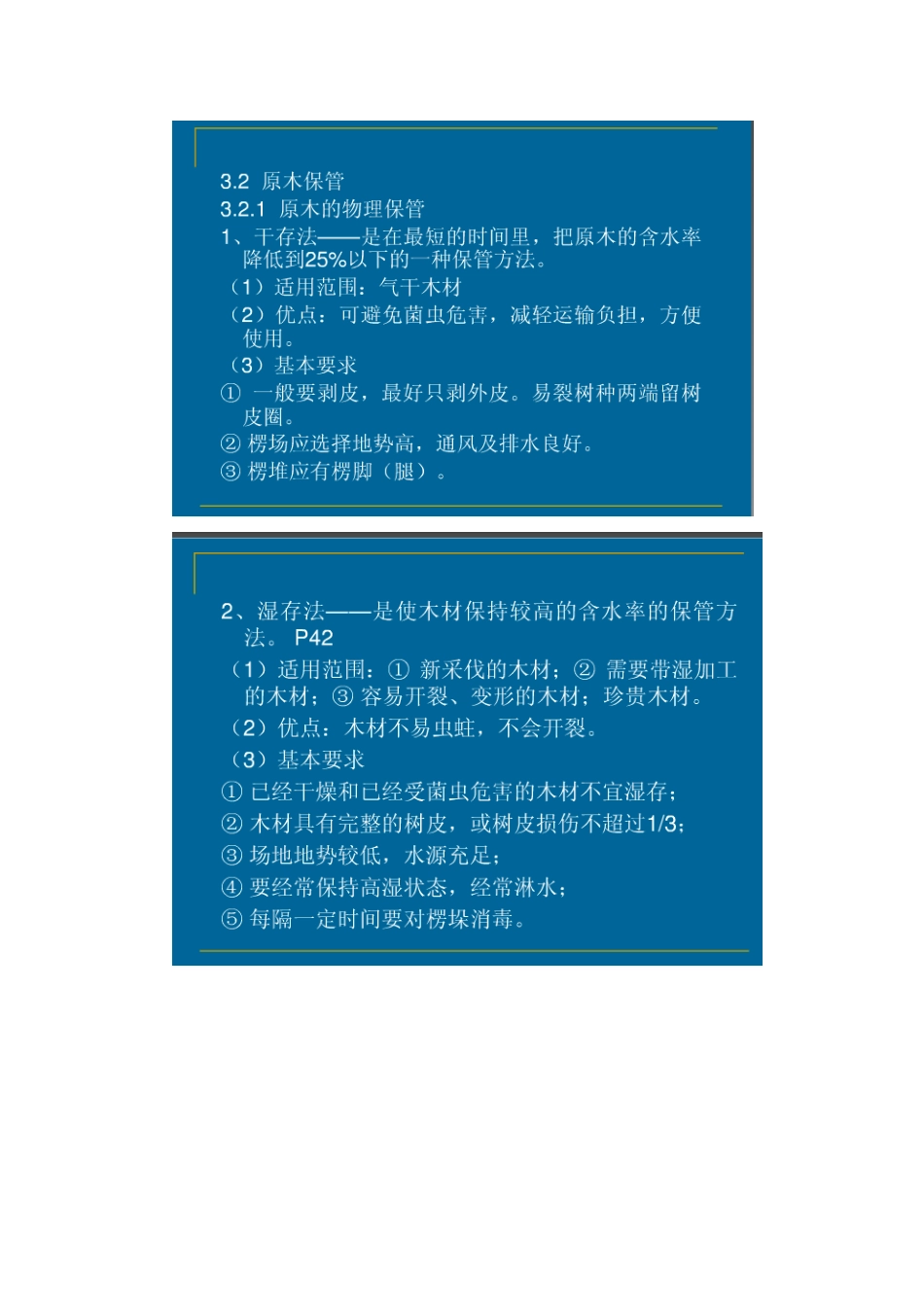

木材保管原则3.1保持木材采伐时边材所具有的高含水率或迅速使木材含水率降低至25%以下，防止木材腐朽、虫害和开裂。3.2防火、防洪、防盗，避免木材损失。3.3防止木材变质降等，不降低使用性能。木材保管方法木材保管分为物理保管和化学保管。物理保管是采用抑制适宜菌、虫生长发育条件和木材开裂条件的办法，防止菌、虫及木材开裂的发生和发展。化学保管是采用对菌、虫有毒的化学物质，采用喷、涂、浸注等方法处理木材，毒杀菌虫，防止菌虫对木材的危害。将物理和化学方法相结合保管木材，效果更好。5原木物理保管5.1原木干存法5.2原木湿存法5.3原木水存法:把原木浸在水中，使其内部保持高度含水率。5.4对特种木材的保管，如造船材、航空用材、汽车材、胶合板材等原木，建议最好采用湿存法或水存法。2.2木材的各向异性和变异性非匀质、各向异性，这是因之前的基本形态、材质、材性的差异形成的。因此，在加工和利用上产生影响。2.2.1木材的异向性一．木材组成结构的异向性1.化学组成：纤维素——强度极大半纤维素——有机复合物（各种糖类）木质素——六碳、苯环多功能侧链2.木材物理结构生长方式——年四季周期变化形成年轮，使之成为各向异性的材料。3.树种的差异（个体间）个体自身生态因子，树干不同部位的差异，木材各向异性程度也不同。4.各向异性的研究取向通常：纵向——树轴，顺纹方向径向——垂直于树轴及年轮，平行于木射线弦向——垂直于木射线及年轮上述三个方向上，力学和物理性质有较大的差异。木材的力学强度、干缩湿胀，对水或液体的渗透性、导热性、导电特性均不一样。二．木材力学及物理性质上的异向性1.力学特性的差异三个方向上（纵，经，弦）各异：（压缩），（拉伸），（弯、剪切、扭）纵向——当作用力与纵向一致时木材有最大的强度，平均为25-75Mpa。耐压用来承重(细胞其排列均是纵向)。2.木材的干缩湿胀：木材的含水率在纤维饱和点(各树种平均约为30%)以下时，吸收水分则膨胀，失去水分则收缩的现象。特性：纵向不超过2%，弦向高达12%，径向6%。制材中，尽可能锯成径切板。3.木材的可渗性：纵向易于渗透，深度远大于横向，径向大于弦向。用于木材改性——防腐，强化，染色4.木材的导热性，导电性：导电性好，导热性差(多孔性，良好的隔热保湿材料，纵向导热系数大于横向一倍)。5.绝干材：电的不良导体湿材：纵向电阻最小6.木材的声学特性：纵向10~16倍空气传声速度，径向4~6倍，弦向2~4倍。声学特性：细胞结构，不同长短的空气柱。2.2.2木材的变异性1.木材解剖构成变异1.1管胞和木纤维生长轮内（针叶材）管胞长度：早材逐渐增加到晚材（阔叶材）纤维增长的百分率远大于针叶材。在树干半径方向上，由髓心到树皮方向，管胞和木纤维的长度不断增长，达到最大值后，因树种而异，有的树种下降，有的趋于稳定。在垂直方向上，管胞和纤维细胞长度由树干基部向树梢方向呈增加趋势。1.2壁厚纤丝角早材管胞的纤维的胞壁一般比晚材的薄。1．3导管分子：在同一生长年轮内，环孔材导管分子的长度的变化曲线近似抛物线，导管分子的直径由早材到晚材逐渐减小，由髓心到树皮，导管分子长度变化值很小，其中晚材导管分子长度仍呈增加趋势。2.木材性质的变异2.1木材密度：针叶材密度由髓心到树皮逐渐增加；环孔材呈降低趋势，而散孔材逐渐增加；沿树干纵向的变异不规则，一般树干下部木材密度大。2.2木材强度——随密度增加而增加。从早材到晚材，力学强度逐渐增加。从髓心到树皮，晚材密度和抗拉静力弯曲及木材强度逐渐增加，早材则逐渐减小。2.3化学成分：木材抽提物，半径方向上，心材高于边材，树皮大于树干；在树干方向上，由上向下逐渐减少。改性角度的影响：心材不易渗透、腐蚀。3.幼龄材与成熟材：树干横断面上课分为两个区域。髓心附近，5~20个生长轮，称为幼龄区。中心区域外侧部分，称为成熟区(这部分木材是形成层成熟后所形成的次生木质部)。一般幼龄材指标低于成熟材。速生材：一般为幼龄材，材性差，是木材改性的主要对象。干燥需特殊技术。第三章木材变色，漂泊与染色3.1木材的变色和防治1.关于颜色的概念：颜色对应是材料对光的吸收反射情况。材料反射光的...
