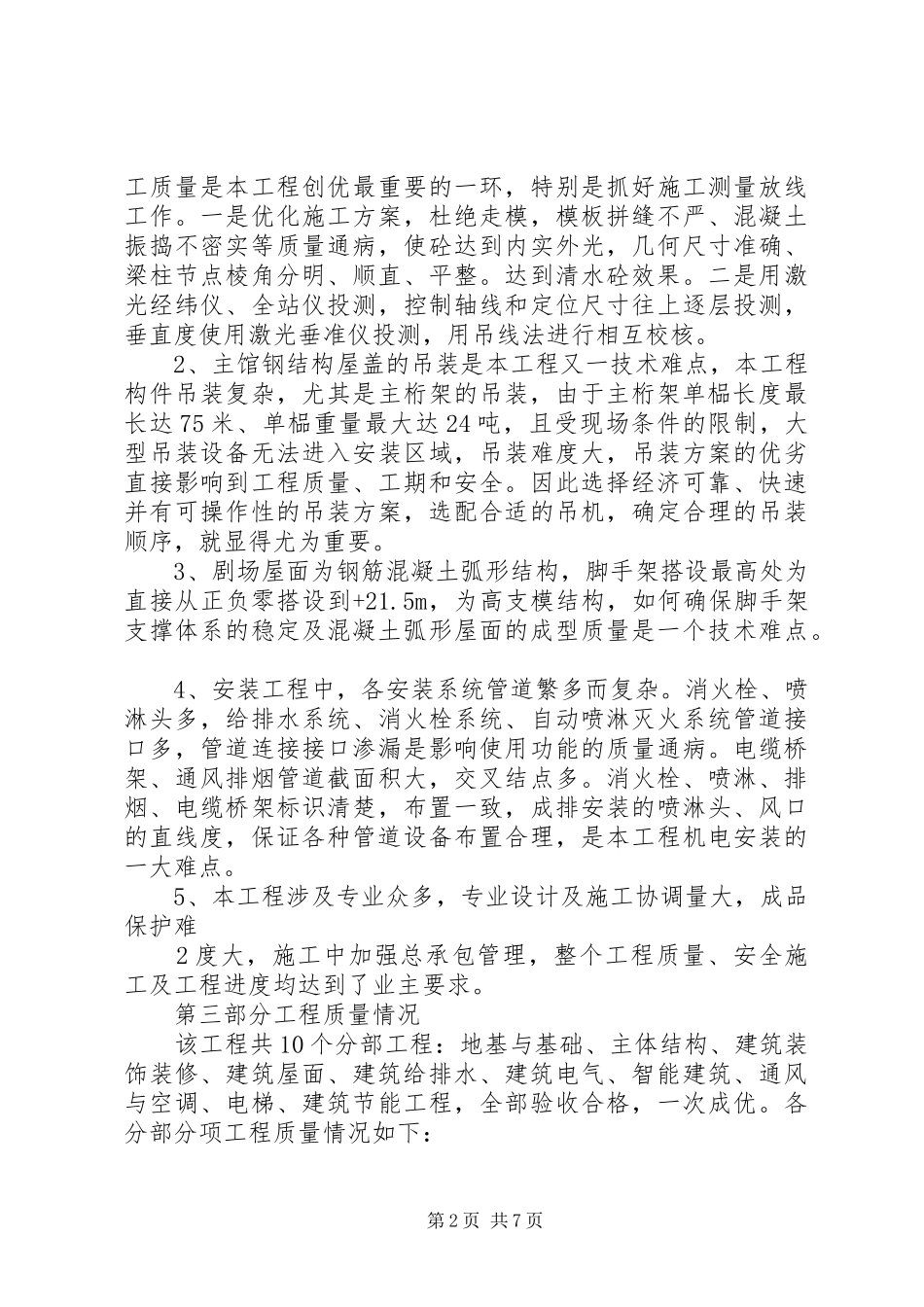

河海大学综合体育馆工程创“扬子杯”汇报材料第一部分工程概况河海大学综合体育馆工程是河海大学在江宁校区投资兴建的一项重点工程，是新校区的一座标志性建筑。整个工程设计新颖别致、造型复杂、平面布局科学合理，是一幢具有高度智能化、环保化及人性化的建筑，体育馆的交付使用给新校区的师生一个休闲锻炼的场所。工程由河海大学投资兴建，华南理工大学建筑设计研究院设计、南京天京建筑工程监理事务所监理、南通四建集团有限公司施工总承包，南通四建装饰工程有限公司参建。工程于20XX年12月17日开工建设，20XX年9月25日竣工验收。大楼建筑总长147m，总宽84.6m，地上4层，主馆钢结构屋盖最高点25.9m，没有地下室。主要建筑功能为篮球馆（固定座位3005座，活动座位1084座）及剧场（1106座）。基础为柱下独立基础，主体为钢筋混凝土框架结构，主馆屋面采用三角形立体桁架结构形式，主桁架最大跨度75米，最大拱高达5米，整个钢屋盖由8榀主桁架及横向次梁、支撑、檩条组成，总投钢量约350吨左右。外墙采用乳胶漆氟碳涂料、铝合金方通百叶及明框单元式玻璃幕墙，室内装饰内墙面有墙面陶瓷砖干挂、乳胶漆面层，穿孔吸音板及聚酯纤维吸音板、吊顶采用金属铝板吊顶、u型铝挂片吊顶及石膏板吊顶。楼地面采用地砖铺贴、环氧固化地坪、自流平找平加pvc橡胶地板铺贴。安装工程有给排水系统、通风系统、组合式空调及vrv多联机空调系统、建筑电气系统、火灾报警及消防联动系统、室内消防系统、综合布线系统。1第二部分工程技术难点1、主体结构工程施工量大，难度大，工期紧，且平面布局不规则，大空间、大跨度、高支模等技术要求高，控制主体施第1页共7页工质量是本工程创优最重要的一环，特别是抓好施工测量放线工作。一是优化施工方案，杜绝走模，模板拼缝不严、混凝土振捣不密实等质量通病，使砼达到内实外光，几何尺寸准确、梁柱节点棱角分明、顺直、平整。达到清水砼效果。二是用激光经纬仪、全站仪投测，控制轴线和定位尺寸往上逐层投测，垂直度使用激光垂准仪投测，用吊线法进行相互校核。2、主馆钢结构屋盖的吊装是本工程又一技术难点，本工程构件吊装复杂，尤其是主桁架的吊装，由于主桁架单榀长度最长达75米、单榀重量最大达24吨，且受现场条件的限制，大型吊装设备无法进入安装区域，吊装难度大，吊装方案的优劣直接影响到工程质量、工期和安全。因此选择经济可靠、快速并有可操作性的吊装方案，选配合适的吊机，确定合理的吊装顺序，就显得尤为重要。3、剧场屋面为钢筋混凝土弧形结构，脚手架搭设最高处为直接从正负零搭设到+21.5m，为高支模结构，如何确保脚手架支撑体系的稳定及混凝土弧形屋面的成型质量是一个技术难点。4、安装工程中，各安装系统管道繁多而复杂。消火栓、喷淋头多，给排水系统、消火栓系统、自动喷淋灭火系统管道接口多，管道连接接口渗漏是影响使用功能的质量通病。电缆桥架、通风排烟管道截面积大，交叉结点多。消火栓、喷淋、排烟、电缆桥架标识清楚，布置一致，成排安装的喷淋头、风口的直线度，保证各种管道设备布置合理，是本工程机电安装的一大难点。5、本工程涉及专业众多，专业设计及施工协调量大，成品保护难2度大，施工中加强总承包管理，整个工程质量、安全施工及工程进度均达到了业主要求。第三部分工程质量情况该工程共10个分部工程：地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给排水、建筑电气、智能建筑、通风与空调、电梯、建筑节能工程，全部验收合格，一次成优。各分部分项工程质量情况如下：第2页共7页（1）地基与基础工程基础形式为柱下独立基础，采用天然地基，地基承载力特征值为400kpa，于20XX年12月29日至30日由南京河海工程检测咨询有限公司现场抽取2个点做浅层平板载荷试验，持力层均符合设计要求。本工程共设有24个沉降观测点，各点累计最大沉降量为7.5mm，累计最小沉降量为2.1mm，建筑物的平均沉降量为4.4mm，沉降速率为0.013mm/d，各沉降点沉降趋势基本一致，无明显沉降异常；建筑物沉降进入稳定阶段。（2）主体结构工程工程主体结构外光内实，无结构裂缝。全高垂直度偏差最大值为3.5mm，小于规范要求。梁、板、柱...
