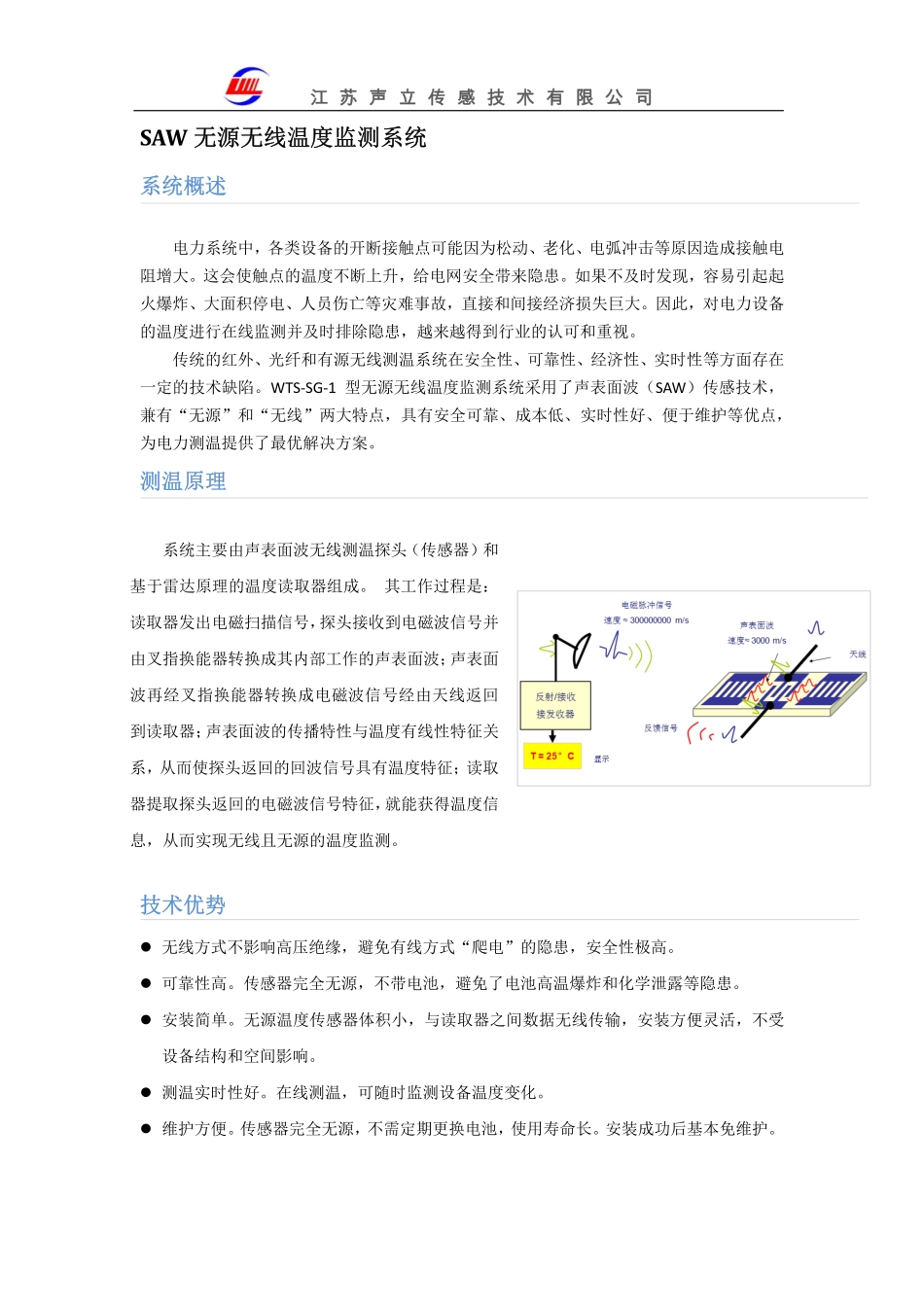

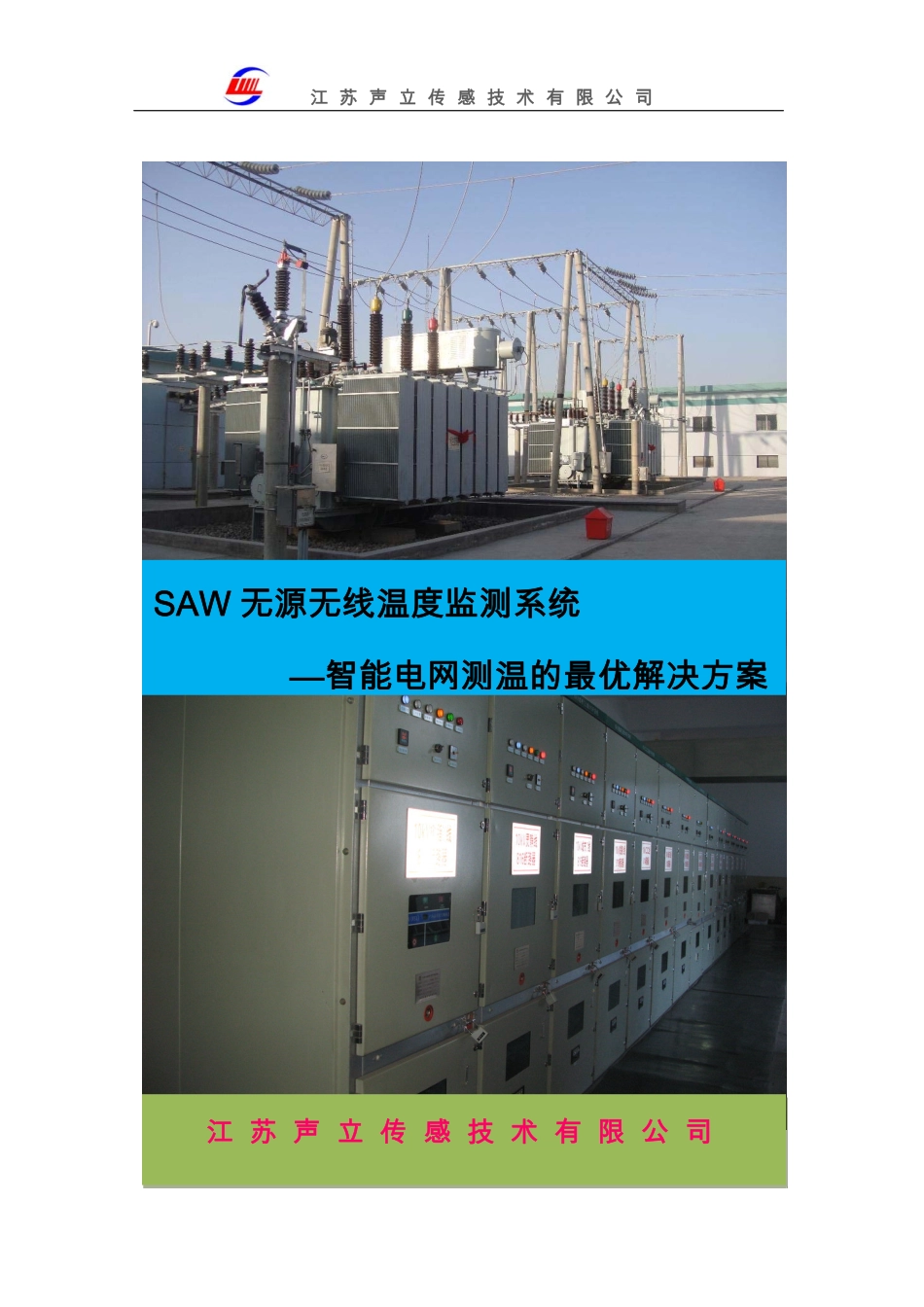

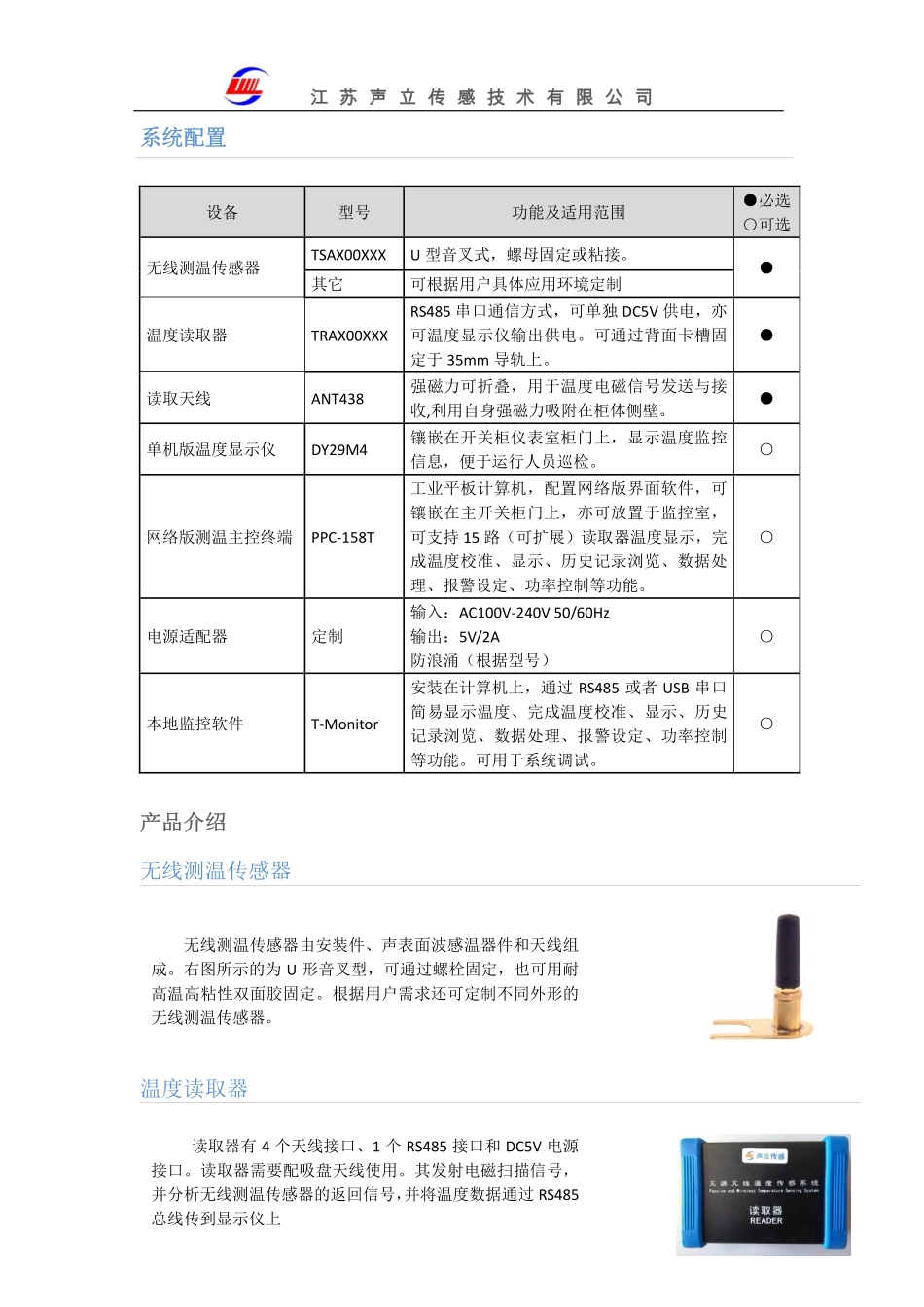

江苏声立传感技术有限公司SAW无源无线温度监测系统—智能电网测温的最优解决方案江苏声立传感技术有限公司江苏声立传感技术有限公司SAW无源无线温度监测系统系统概述电力系统中，各类设备的开断接触点可能因为松动、老化、电弧冲击等原因造成接触电阻增大。这会使触点的温度不断上升，给电网安全带来隐患。如果不及时发现，容易引起起火爆炸、大面积停电、人员伤亡等灾难事故，直接和间接经济损失巨大。因此，对电力设备的温度进行在线监测并及时排除隐患，越来越得到行业的认可和重视。传统的红外、光纤和有源无线测温系统在安全性、可靠性、经济性、实时性等方面存在一定的技术缺陷。WTS‐SG‐1型无源无线温度监测系统采用了声表面波（SAW）传感技术，兼有“无源”和“无线”两大特点，具有安全可靠、成本低、实时性好、便于维护等优点，为电力测温提供了最优解决方案。测温原理技术优势无线方式不影响高压绝缘，避免有线方式“爬电”的隐患，安全性极高。可靠性高。传感器完全无源，不带电池，避免了电池高温爆炸和化学泄露等隐患。安装简单。无源温度传感器体积小，与读取器之间数据无线传输，安装方便灵活，不受设备结构和空间影响。测温实时性好。在线测温，可随时监测设备温度变化。维护方便。传感器完全无源，不需定期更换电池，使用寿命长。安装成功后基本免维护。系统主要由声表面波无线测温探头（传感器）和基于雷达原理的温度读取器组成。其工作过程是：读取器发出电磁扫描信号，探头接收到电磁波信号并由叉指换能器转换成其内部工作的声表面波；声表面波再经叉指换能器转换成电磁波信号经由天线返回到读取器；声表面波的传播特性与温度有线性特征关系，从而使探头返回的回波信号具有温度特征；读取器提取探头返回的电磁波信号特征，就能获得温度信息，从而实现无线且无源的温度监测。江苏声立传感技术有限公司系统配置设备型号功能及适用范围●必选○可选无线测温传感器TSAX00XXXU型音叉式，螺母固定或粘接。●其它可根据用户具体应用环境定制温度读取器TRAX00XXXRS485串口通信方式，可单独DC5V供电，亦可温度显示仪输出供电。可通过背面卡槽固定于35mm导轨上。●读取天线ANT438强磁力可折叠，用于温度电磁信号发送与接收,利用自身强磁力吸附在柜体侧壁。●单机版温度显示仪DY29M4镶嵌在开关柜仪表室柜门上，显示温度监控信息，便于运行人员巡检。○网络版测温主控终端PPC‐158T工业平板计算机，配置网络版界面软件，可镶嵌在主开关柜门上，亦可放置于监控室，可支持15路（可扩展）读取器温度显示，完成温度校准、显示、历史记录浏览、数据处理、报警设定、功率控制等功能。○电源适配器定制输入：AC100V‐240V50/60Hz输出：5V/2A防浪涌（根据型号）○本地监控软件T‐Monitor安装在计算机上，通过RS485或者USB串口简易显示温度、完成温度校准、显示、历史记录浏览、数据处理、报警设定、功率控制等功能。可用于系统调试。○产品介绍无线测温传感器温度读取器温度读取天线无线测温传感器由安装件、声表面波感温器件和天线组成。右图所示的为U形音叉型，可通过螺栓固定，也可用耐高温高粘性双面胶固定。根据用户需求还可定制不同外形的无线测温传感器。读取器有4个天线接口、1个RS485接口和DC5V电源接口。读取器需要配吸盘天线使用。其发射电磁扫描信号，并分析无线测温传感器的返回信号，并将温度数据通过RS485总线传到显示仪上江苏声立传感技术有限公司读取天线单机版温度显示仪网络版测温主控终端监测软件安装在被测设备外部（例如开关柜仪表室柜门），与读取器通过数据线通信，可显示温度、探头编号、信号强度等信息，向检测器提供5V电源，并根据设定的温度限值发出蜂鸣、闪光报警信号。工业级平板计算机，配备网络版温度监测软件，通过总线连接多个检测器。主要用于对本区域内所有被测设备温度信息的采集、显示、存储管理、历史浏览、温度报警、参数设置等。主要功能：温度的自动采集及显示；温度校准；自动报警；历史数据浏览。天线由天线体、磁力吸盘底座和射频电缆组成，可以吸附在设备的铁板上。用于开关柜测温时，天线应吸附在开关柜内。为...
