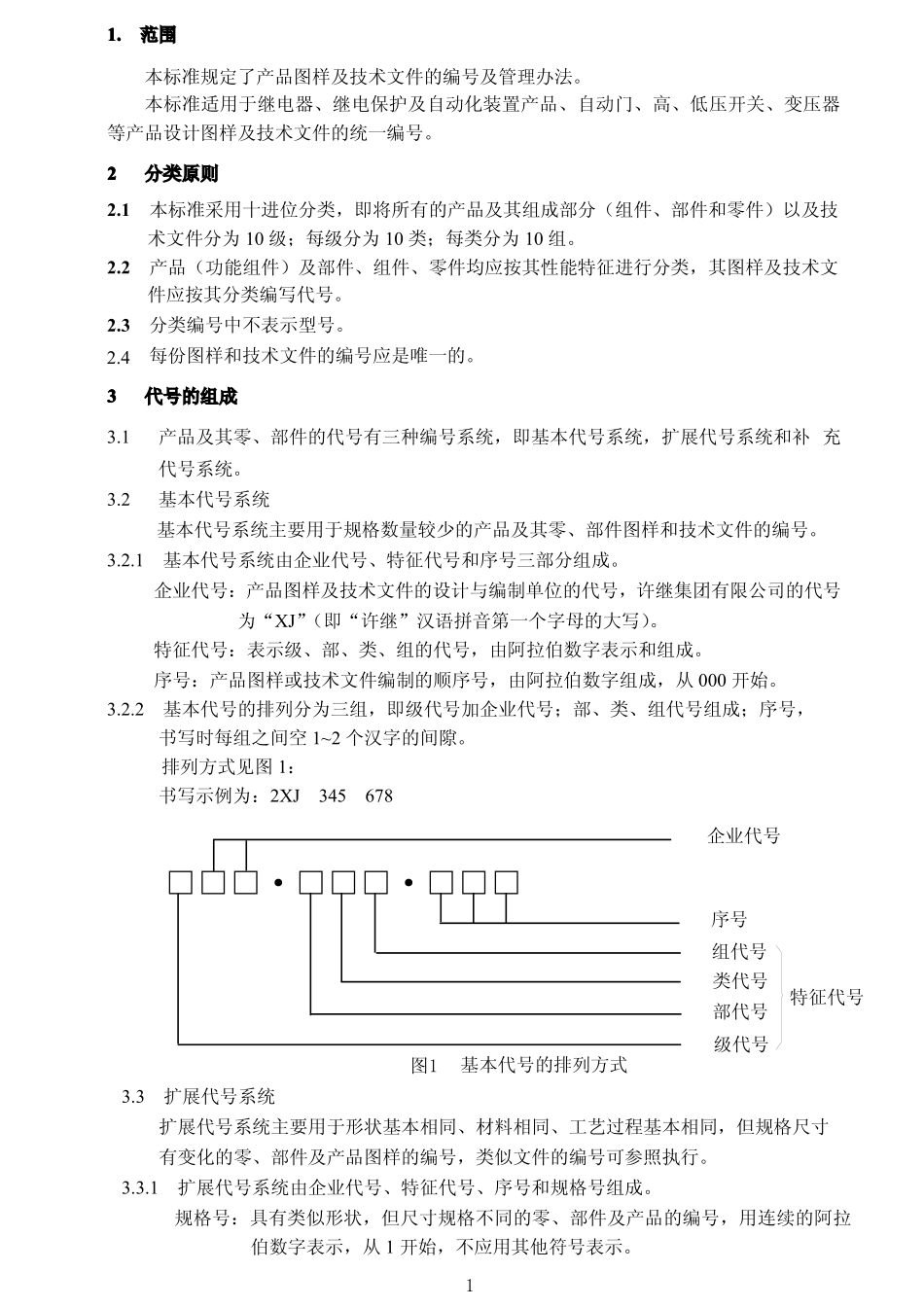

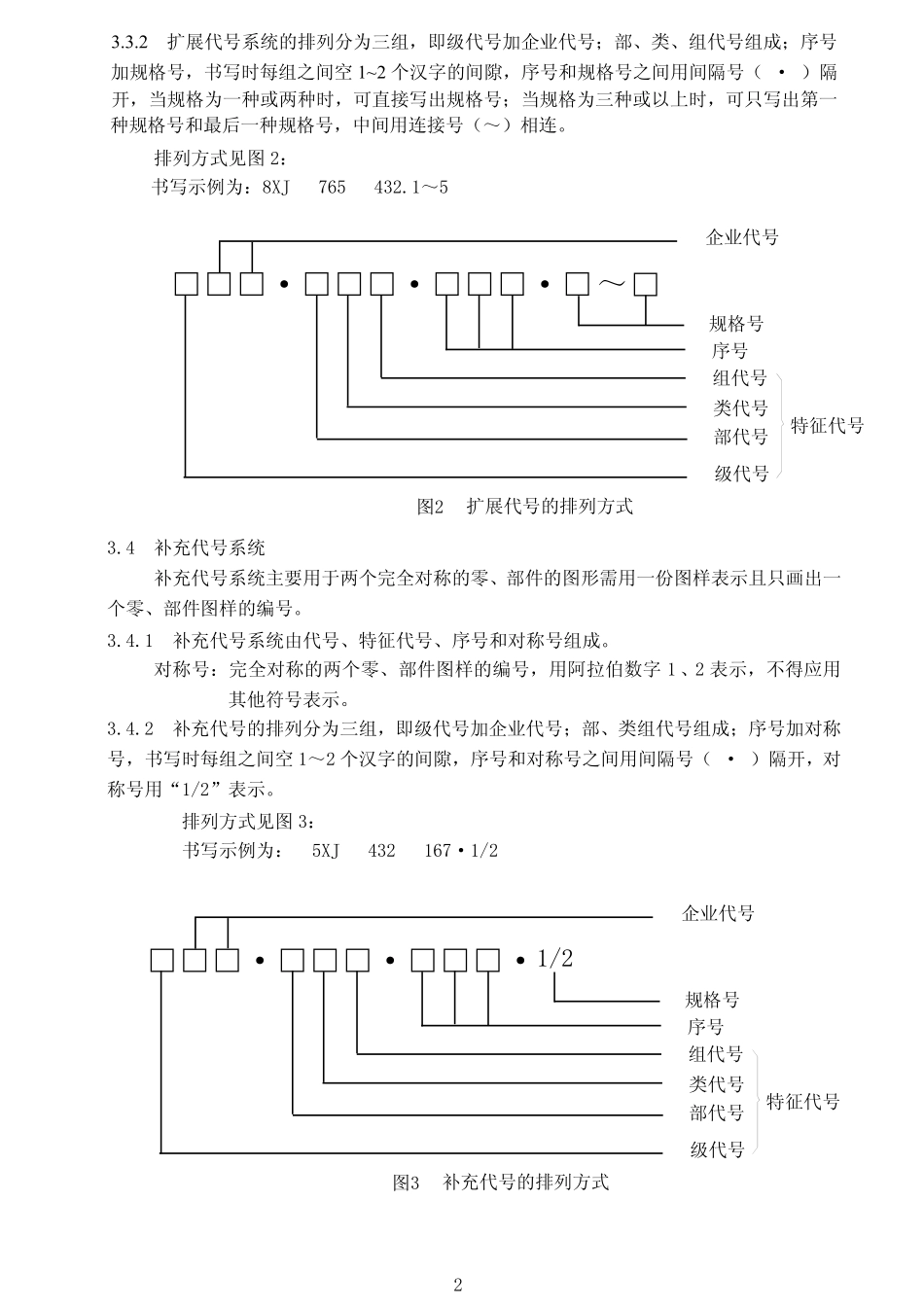

许昌许继低压电器有限公司产品图样及技术文件的编号与管理办法编写：校对：审核：批准：文件编号图纸图号编号与管理办法0XJ.600.2031.1.1.1.范围本标准规定了产品图样及技术文件的编号及管理办法。本标准适用于继电器、继电保护及自动化装置产品、自动门、高、低压开关、变压器等产品设计图样及技术文件的统一编号。2222分类原则2.1本标准采用十进位分类，即将所有的产品及其组成部分（组件、部件和零件）以及技术文件分为10级；每级分为10类；每类分为10组。2.2产品（功能组件）及部件、组件、零件均应按其性能特征进行分类，其图样及技术文件应按其分类编写代号。2.3分类编号中不表示型号。每份图样和技术文件的编号应是唯一的。3333代号的组成3.1产品及其零、部件的代号有三种编号系统，即基本代号系统，扩展代号系统和补充代号系统。3.2基本代号系统基本代号系统主要用于规格数量较少的产品及其零、部件图样和技术文件的编号。3.2.1基本代号系统由企业代号、特征代号和序号三部分组成。企业代号：产品图样及技术文件的设计与编制单位的代号，许继集团有限公司的代号为“XJ”（即“许继”汉语拼音第一个字母的大写）。特征代号：表示级、部、类、组的代号，由阿拉伯数字表示和组成。序号：产品图样或技术文件编制的顺序号，由阿拉伯数字组成，从000开始。3.2.2基本代号的排列分为三组，即级代号加企业代号；部、类、组代号组成；序号，书写时每组之间空1~2个汉字的间隙。排列方式见图1：书写示例为：2XJ3456783.3扩展代号系统扩展代号系统主要用于形状基本相同、材料相同、工艺过程基本相同，但规格尺寸有变化的零、部件及产品图样的编号，类似文件的编号可参照执行。3.3.1扩展代号系统由企业代号、特征代号、序号和规格号组成。规格号：具有类似形状，但尺寸规格不同的零、部件及产品的编号，用连续的阿拉伯数字表示，从1开始，不应用其他符号表示。2.41□□□·□□□·□□□企业代号序号组代号类代号部代号级代号特征代号图1基本代号的排列方式3.3.2扩展代号系统的排列分为三组，即级代号加企业代号；部、类、组代号组成；序号加规格号，书写时每组之间空1~2个汉字的间隙，序号和规格号之间用间隔号（·）隔开，当规格为一种或两种时，可直接写出规格号；当规格为三种或以上时，可只写出第一种规格号和最后一种规格号，中间用连接号（～）相连。排列方式见图2：书写示例为：8XJ765432.1～53.4补充代号系统补充代号系统主要用于两个完全对称的零、部件的图形需用一份图样表示且只画出一个零、部件图样的编号。3.4.1补充代号系统由代号、特征代号、序号和对称号组成。对称号：完全对称的两个零、部件图样的编号，用阿拉伯数字1、2表示，不得应用其他符号表示。3.4.2补充代号的排列分为三组，即级代号加企业代号；部、类组代号组成；序号加对称号，书写时每组之间空1～2个汉字的间隙，序号和对称号之间用间隔号（·）隔开，对称号用“1/2”表示。排列方式见图3：书写示例为：5XJ432167·1/22□□□·□□□·□□□·□企业代号序号组代号类代号部代号级代号特征代号图2扩展代号的排列方式～□规格号□□□·□□□·□□□·企业代号序号组代号类代号部代号级代号特征代号图3补充代号的排列方式规格号1/24444代号设置4.1级代号的设置与分配见表1表1级代号设置与分配级内容级内容0技术和管理文件5部件1变压器产品6组件2继电保护产品7箱体3高、低压电器产品8零件4机械产品9备用注：继电保护产品指继电器、继电保护、自动化装置及通信专业产品4.2部、类、组代号的设置及分类表见许继集团《产品图样及技术文件的编号与管理办法》。4.3设计图样的文件名称及代号设计图样的文件名称及代号一般用文件名称关键词的汉语拼音第一个大写字母表示，如“ML”表示“目录”；“MX”表示“明细”。各种文件目录、明细表及代号见表2表2设计图样的文件名称及代号序号文件名称代号备注1设计文件目录WML2鉴定文件目录JML3图样目录TML4产品明细表PMX5外购件明细表GMX6湿热带零部件明细表RMX7备用件明细表BMX8附件明细表FMX9安装件明细表AMX4.4工艺文件名称及代号产品零、部件的专用工艺文件名称及代...
