变压器是一种静止的电气设备VIP免费

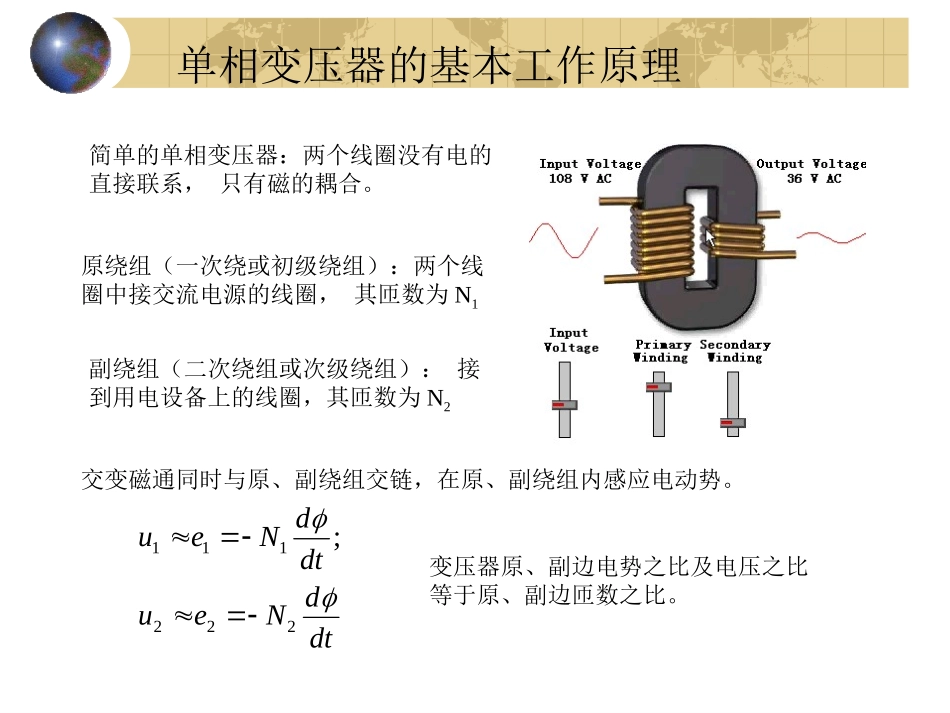

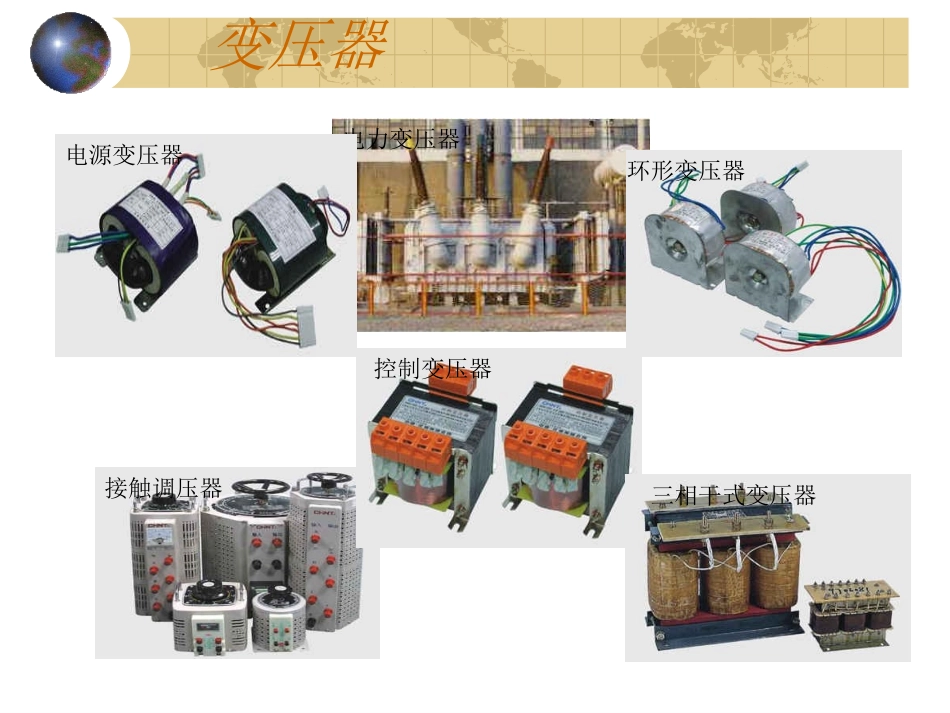

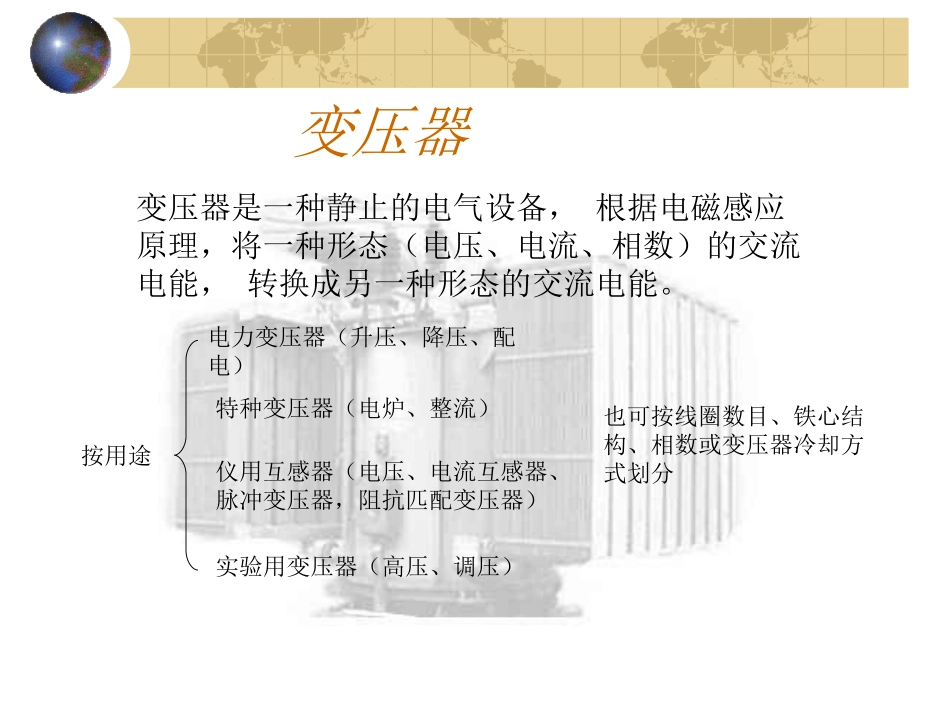

变压器变压器是一种静止的电气设备，根据电磁感应原理，将一种形态（电压、电流、相数）的交流电能，转换成另一种形态的交流电能。按用途电力变压器（升压、降压、配电）特种变压器（电炉、整流）仪用互感器（电压、电流互感器、脉冲变压器，阻抗匹配变压器）实验用变压器（高压、调压）也可按线圈数目、铁心结构、相数或变压器冷却方式划分变压器电力变压器电源变压器环形变压器接触调压器控制变压器三相干式变压器简单的单相变压器：两个线圈没有电的直接联系，只有磁的耦合。原绕组（一次绕或初级绕组）：两个线圈中接交流电源的线圈，其匝数为N1副绕组（二次绕组或次级绕组）：接到用电设备上的线圈，其匝数为N2交变磁通同时与原、副绕组交链，在原、副绕组内感应电动势。dtdNeudtdNeu222111;变压器原、副边电势之比及电压之比等于原、副边匝数之比。单相变压器的基本工作原理单相变压器的基本结构变压器的主要结构：铁心和绕组。铁心是变压器的磁路部分；绕组是变压器的电路部分。铁心通常用0.35mm厚表面涂有绝缘漆的硅钢片冲成一定的形状叠制而成。铁心结构单相壳式变压器心式变压器迭片心式冷轧硅钢片迭片绕组绕组是变压器的电路部分，一般用铜或铝的绝缘导线绕成。绕组有同心式和交叠式两种。变压器其它附件温度计；吸湿器，储油柜；油表；安全气道；气体继电器‘高压套管；低压套管；分接开关’油箱等等额定数据1额定容量SN：额定工作状态下的视在功率，用伏安（VA）等表示。2额定电压U1N/U2N:U1N是电源加到原绕组上的额定电压，U2N是原边绕组加上额定电压后副边开路即空载时副绕组的端电压。3额定电流I1N、I2N：变压器额定容量分别除以原、副边额定电压所计算出来的线电流值。4额定频率：按我国规定，工业用电50Hz。单相：三相：NNNNNIUIUS221133NNNNNIUIUS2211单相变压器的空载运行变压器的原绕组加上额定电压，副绕组开路，变压器空载运行。几个概念：空载电流、磁势、主磁通、漏磁通、正方向确定AXax空载运行的电动势和电压平衡式根据电磁感应定律，主磁通和漏磁通1在绕组内的感应电动势：dtdNedtdNedtdNe1112211e1：主磁通在原绕组内感应电动势的瞬时值e2：主磁通在副绕组内感应电动势的瞬时值；e1：漏磁通1在原绕组内感应电动势的瞬时值主磁通按正弦规律，tmsin)90sin()90sin(cos)sin(01011111tEtNtNtdtdNdtdNemmmmm：主磁通的幅值；E1m：原绕组感应电动势的幅值。电势分析)90sin(011tEem当主磁通按正弦规律变化时，原绕组中感应电动势也按正弦规律变化，但相位比主磁通落后900。mmNE11mmNfEE11m111144.42/Nf22/mNfjE11144.4原边电动势幅值：有效值：相量表示：空载分析副边绕组链接同一磁链，副边电动势幅值：mmNE22mmNfEE212244.42/有效值：相量表示：mNfjE1244.4原边漏电势由原边绕组链接漏磁链得到，mNfjEdtdNe110m111111144.4)90-tsin(N相量表示：漏电势漏磁通1通过的磁路是线性的，漏磁链1与产生漏磁链的电流i0呈线性关系，dtdLdtddtdNei011111若励磁电流i0按正弦规律变化，即tsin200Ii10101LxIjIjE（1）L1为原绕组的漏感系数；x1是原绕组的漏电抗。表征漏磁通对电流的电磁效应。两者与匝数和几何尺寸有关，均为常数。（2）漏电感电动势与电流同频率，相位上落后I0900。（3）空载时，漏阻抗压降小，（4）主磁通大小，取决于电网电压、频率和匝数。mNfjEU111144.4结论：变压器中，原、副绕组电动势E1和E2之比称为变压器的变比k.21m12m112144.444.4NNfNfNEEk由于.2211EUEU212121NNUUEEkNN国对于三相变压器，变比指相电势之比。考虑漏磁通，变压器空载运行时相量形式表示的电压平衡方程式：22011011101101011101)()()()()()(EUEZIEjxrIExIjrIEErIUr1：原绕组电阻；Z1＝r1＋jx1为原...
