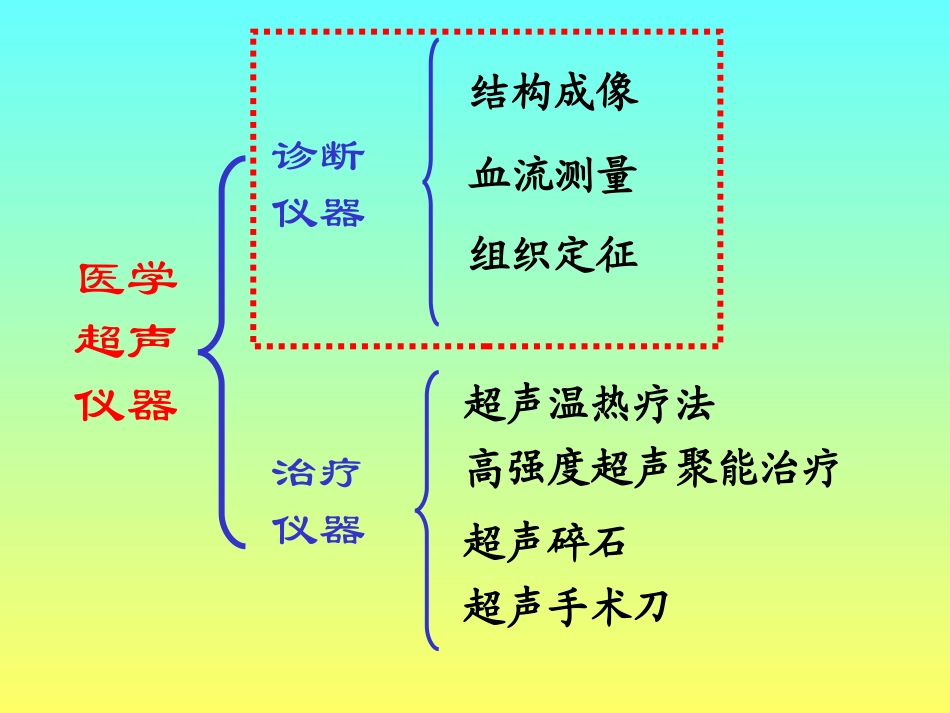

医学超声仪器高上凯(2000.11)医学超声仪器诊断仪器治疗仪器超声温热疗法高强度超声聚能治疗超声手术刀超声碎石结构成像血流测量组织定征医学超声仪器诊断仪器治疗仪器超声温热疗法高强度超声聚能治疗超声手术刀超声碎石结构成像血流测量组织定征超声诊断仪器的临床价值影像诊断设备功能特点X线机X－CT磁共振同位素超声成像•透视•拍片•无创、无电离辐射•断层成像•实时、动态•形态、功能与定征•设备价格便宜结构形态血流测量组织定征断层结构成像•设备简单•电离辐射•影像重叠•断层摄影•电离辐射•非实时•断层摄影•设备昂贵•非实时•断层摄影•分辨力低•放射性药物•断层结构•代谢功能代谢功能心脏腹部经颅超声眼科超声经食道超声血管内超声外周血管小器官妇产科(经阴道)三维成像小型化超声成像的物理基础介质名称平均衰减系数（11/MHzcmdB)血液0.18肝0.94肾1.0肌肉1.05～1.75软组织1.35～1.68颅骨20肺40空气10水0.002人体组织对超声波的衰减系数超声波在人体中的传播速度组织名称平均速度（m/s)脂肪1450脑1541肝1549肾1561脾1566血液1570肌肉1585软组织（平均值）1520颅骨4080水1480空气33011,cZ22,cZirt超声波的反射与折射不同组织界面的反射率界面两边的组织反射率脑—颅骨0.66脂肪—骨0.69脂肪—血0.08脂肪—肾0.08脂肪—肌肉0.10脂肪—肝0.09肌肉—血0.03肌肉—肾0.03肌肉—肝0.01软组织—水（均值）0.05软组织—空气0.9991软组织—PZT5晶体0.89接收电路发射电路显示器zRT换能器超声成像系统的构成超声探头（一）单晶片机械扇形扫描（二）电子阵列换能器•线阵•凸阵•相控阵•二维面阵工作方式：A型t换能器回波信号工作方式：M型时间深度探头皮肤工作方式：B型接收电路显示器换能器发射电路发生器同步信号工作方式：C型换能器C型平面多普勒血流测量皮肤血管v0fDff00cos2fcvfD0ff0ffP超声多普勒回波信号的频谱)(a)(b)(fStf声谱图血流测量流速剖面形成B型成像探头彩色血流图仪课程内容一、声学基础知识二、B型结构成像三、谱图血流测量四、彩色血流图五、前沿发展动态血流测量流速剖面形成B型成像探头系统框图谱分析学习方法1、注意掌握基本原理与关键技术2、领会所学知识的综合应用（物理、电子学、数字信号处理、图像处理。计算机）3、学会获取最新知识的能力认识实验（一）小型B超的使用认识实验（二）经颅超声多普勒血流分析仪MedicalUltrasoundWWWDirectoryhttp://www.ultrasoundinsider.com
